а – металлическая б – приподнятая основа в – деревянный брусок
труба бокса
Рисунок 4 – Варианты технологических решений для сохранения в стойлах подстилки

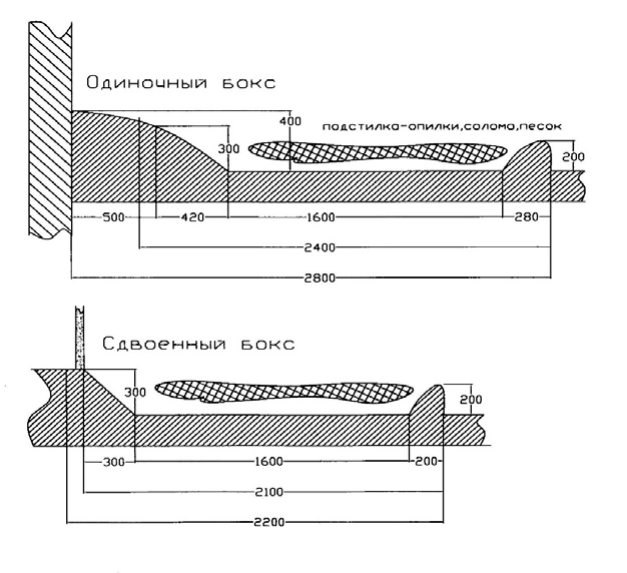

В целях сокращения количества вносимой подстилки возможно использование её только в зоне лежания животных. Конструкция пола бокса в этом варианте имеет характерные особенности (рисунок 5).
При использовании в качестве подстилочного материала резиновых ковриков или матов можно предусмотреть склон бетонного основания боксов в сторону навозного канала 2-3 %. В таком случае боксы делают высокими, возвышающимися над навозным каналом на 20 см. Окантовка боксов трубой или брусом не применяется, что облегчает чистку и периодическую гигиеническую обработку боксов.
При использовании в качестве подстилочного материала песка боксы делают глубокими. Как для высоких, так и для глубоких боксов важной составной частью комфорта коровы является отсутствие в области подъёма головы коровы труб или подобных предметов, мешающих размаху головы. Это облегчит корове возможность прилечь и затем подняться, пробудит желание отдыхать.
Слабые животные, размещённые в группе с агрессивными, недополучают необходимого количества корма, не имеют возможности спокойно лежать и пережёвывать корм. Это приводит к тому, что их продуктивность падает. Поэтому количество боксов должно быть на 8-10 % больше количества животных в группе. Такое размещение позволяет слабым коровам беспрепятственно найти места для отдыха. Такое же соотношение необходимо соблюдать при обустройстве кормового стола. При кормовом фронте на одну корову менее 65-70 см сильные и агрессивные животные не будут допускать слабых к корму. Кормовой фронт должен быть более 65-70 см, чтобы слабые коровы могли подойти к кормовому столу и получить свою норму корма.
Полы в боксах делают из бетона, битумно-керамзитовых плит. Пол бокса должен быть на 20-25 см приподнят над уровнем пола навозного прохода. Для уборки навоза навозные проходы оснащены дельтаскреперами или рассчитаны для уборки навоза трактором, или навозный проход выкладывается решётчатыми полами. В этом случае навоз проваливается через решётки и попадает в подземные навозоуборочные каналы. Ширина планки решётчатого пола находится в пределах 80-120, а щелей – 30-40 мм.
Ограждение боксов делают короче длины самого бокса на 5-10 см. Высота их ограждений колеблется в пределах 110-120 см. Полы приподнимают на 15-20 см от уровня пола в кормо-навозном проходе.

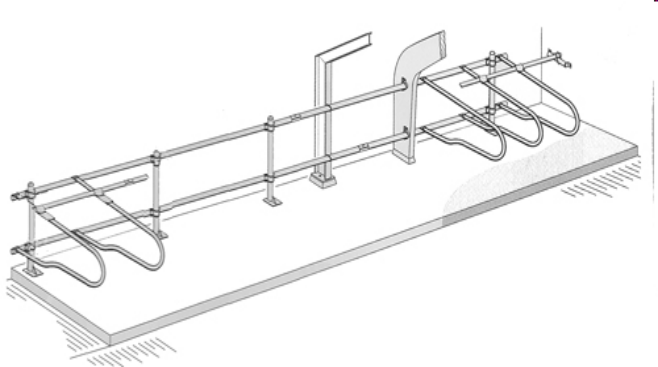

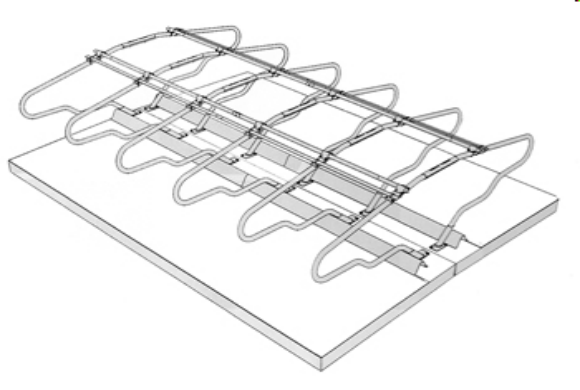

Системы с боксовыми стойлами могут быть однорядные, двухрядные, с комбинированными решениями, стабильные и съёмные (рисунки 6 и 7). Их выбирают с учётом ширины и внутренних конструкций реконструируемых зданий.
Само стойловое оборудование выполняется из стали (чёрной или оцинкованной) и может быть сварным или сборным.
Разделители боксов, шейный брус, калитки, кормовая «изгородь» с самофиксацией должны быть изготовлены из высококачественных стальных труб необходимого диаметра, установленного расчётами по нагрузкам. Для максимальной защиты от коррозии и ржавчины всё стойловое оборудование после сгибания и сварки гальванизируется способом погружения в горячий раствор цинка и в дальнейшем монтируется без применения сварки с помощью специальных «трубных зажимов», что обеспечивает высокую прочность и долговечность кон-
