ные устройства) и притока свежего воздуха (приточные устройства). Вентиляция с естественным побуждением бывает беструбной и трубной.
Беструбная вентиляция – это фрамужная, горизонтальная и жалюзийно-фонарная. Фрамужная вентиляция наиболее проста и доступна (открывание окон, фрамуг, форточек). Горизонтальную вентиляцию устраивают в продольных стенах здания в виде проёмов (отверстий), заполненных пористыми материалами. Жалюзийно-фонарную вентиляцию делают в зданиях только с фонарным устройством крыши. Эффективность такой вентиляции зависит в первую очередь от напора ветра, обдувающего конёк крыши, и в меньшей степени – от разницы между температурой внутреннего и наружного воздуха. Эффект «дымовой трубы», на котором основаны традиционные системы вентиляции, действует только в безветренные зимние дни: тёплый влажный воздух поднимается вверх и в конечном итоге находит выход в открытом коньке. Обычно на это приходится всего около 10 % вентиляции, так как в зданиях без теплоизоляции нет большой разницы между внутренней и наружной температурой за исключением очень холодных дней.
Один из недостатков систем естественной вентиляции – сложность регулирования воздухообмена, который зависит от перепада внутренней и наружной температуры, скорости и направления ветра, площади открытия приточных и вытяжных систем. Как правило, в коровниках не предусматриваются средства регулирования площади сечения вентиляционных отверстий при изменении температуры наружного воздуха. В результате в холодный период года воздухообмены зачастую завышены, из-за чего происходит переохлаждение помещений. Закрытие приточных и вытяжных устройств является причиной недостаточного воздухообмена и, следовательно, высокой влажности и загазованности внутреннего воздуха.

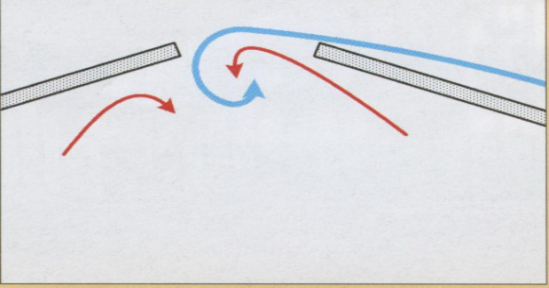

Вытяжная вентиляция в летнее время происходит в основном за счёт поперечного вентилирования. При этом наибольший объём загрязнённого воздуха удаляется через открытую стенку (в случае использования штор) либо через открытые оконные проёмы с подветренной стороны здания, а тёплый воздух, который собирается в верхней части помещения выше карниза в области стропил, удаляется через конёк. Требуемая площадь проёма в коньковой части – 0,15 м2 на одну корову, однако решающую роль при этом имеет конструкция коньковой вентиляции. Наиболее простым и одновременно дешёвым вариантом является удаление кровли в коньковой зоне (рисунок 25).

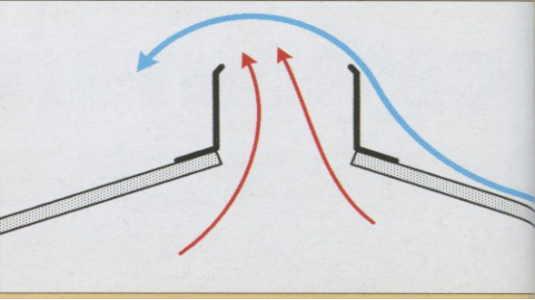

Однако этот способ эффективен лишь при отсутствии ветра. Давление, создаваемое ветром, дующим поверх открытых проёмов, не позволяет выходить воздуху из помещения. Кроме того, при такой конструкции коньковой вентиляции через проёмы в кровле в помещение попадают осадки. Такая форма коньковой вентиляции выбирается лишь тогда, когда застройщик ещё не выбрал приемлемый тип конька или не может сделать его по причине отсутствия средств. Настоящий открытый конёк оснащён ветрозащитными устройствами, которые называются дефлекторами. Они устанавливаются слева и справа по краям конька. Высота дефлектора должна соответствовать ширине проёма в коньке или в 1,5 раза больше (рисунок 26).
В этом случае поток воздуха не попадает в проём конька, он, ударившись о стенки дефлектора, направляется вверх и движется по дуге над проёмом. За счёт дугообразного отклонения воздуха создаётся зона пониженного давления, благодаря этому загрязнённый воздух из помещения отсасывается. Открытый конёк хорошо вытягивает воздух из помещения, как при наличии ветра, так и при его отсутствии. Недостаток открытого конька – попадание осадков в помещение. Такой вид конька можно применять, когда вытяжной проём расположен над проходами, а не над кормовым столом или боксами для отдыха.
Чтобы предотвратить попадание осадков внутрь помещения, над вентиляционными проёмами иногда монтируется плоский козырёк (рисунок 27). Такая форма конька повлияет на воздушный поток, который скользит над поверхностью вентиляционных проёмов и нагнетается под крышу зонта, что препятствует выходу воздуха из помещения, но обеспечивает хорошую вытяжку воздуха лишь при отсутствии ветра и не в состоянии полностью предупредить проникновение снега внутрь помещения.
Другой распространённый формой конька является конёк для односкатной кровли (рисунок 28).
Речь здесь идет о вентиляционном проёме, возникающем при возведении зданий, у которых одна сторона крыши нависает над другой. Воздушный поток, скользящий по длинной части крыши, нависающей над другой, отсасывает воздух из помещения, при отсутствии ветра тоже обеспечивается удаление поднимающегося теплого воздуха. Если ветер дует со стороны не нависающей крыши, то даже при лёгком ветре воздух из помещения не удаляется. Таким образом, при возведении конька такой формы ферму нужно разместить таким образом, чтобы направление господствующих ветров было со стороны нависающей
