- Вспомогательные: а) помещения управления, общественного питания, здравпунктов и т.д.; б) бытовые помещения.
В зданиях для содержания КРС, кроме основных помещений, могут проектироваться подсобные и служебные помещения, представленные в таблице 5.
Таблица 5
Подсобные и служебные помещения в зданиях для содержания КРС
| Наименование помещения | Площадь, м2 |
|---|---|
| Фуражная: в коровниках и зданиях для молодняка в доильном отделении в пункте искусственного осеменения в телятниках, родильных отделениях | 15 10…12 из расчета 3-дневного запаса кормов до 25 |
| Кубовая (в телятниках и родильных отделениях) | 6 |
| Помещение для хранения инвентаря и подстилки | 6 |
| Доильный зал с преддоильной и последоильной площадками | По размеру доильной установки |
| Помещение для приема, первичной обработки и хранения молока | По габаритам оборудования |
| Моечная | 12…18 |
| Помещение для хранения и приготовления моющих и дезинфицирующих средств | 6…8 |
| Вакуум-насосная | По габаритам оборудования |
| Насосно-компрессорная | По габаритам насосного оборудования |
| Лаборатория | 6…10 |
| Пункт искусственного осеменения: манеж для осеменения коров лаборатория моечная стойловое помещение (для предприятий с беспри- вязным содержанием) фуражная | 10…12 6 6 из расчета вместимости 1,5 % поголовья коров 6 |
| Помещение для санитарной обработки животных | 10 |
| Помещение для дежурного персонала: в телятниках в родильных отделениях | до 15 6…10 |
КОНСТРУКЦИИ РЕШЕНИЯ ФЕРМ ДЛЯ КРС
При проектировании ферм крупнорогатого скота учитывают специфические условия строительства:
-
небольшая высота одноэтажных зданий КРС (от 2,4 м) позволяет рассчитывать несущие конструкции на относительно небольшие нагрузки. Это способствует применению облегчѐнных конструкций рациональных сечений и эффективных материалов. Применение облегченных конструкций уменьшает транспортные расходы, позволяет монтировать здания без применения тяжелых подъемных механизмов;
-
эксплуатируются КРС в условиях агрессивной среды (повышенная влажность и загазованность), что усиливает коррозию бетона, металлических элементов и гниение древесины. Поэтому строительную систему здания выбирают с учетом ее соответствия среднеагрессивной среде при использовании имеющихся средств защиты конструкций от разрушений.

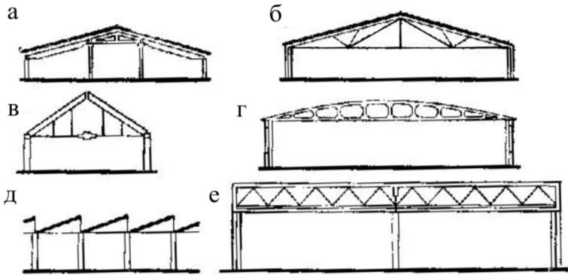

Конструктивное решение в целом выбирают исходя из общих требований к зданиям (прочности, устойчивости, долговечности, пожарной безопасности и др.), с учетом природно-экономических особенностей района строительства и сельской специфики (рисунок 1).
2.1. Виды конструктивных систем
Стоечно-балочная, которая включает вертикальные прямолинейные несущие элементы – стойки (колонны) и горизонтальные элементы – ригели.
Соединение стоек с ригелями шарнирное. В ригеле возникает значительный изгибающий момент. Стойки жестко защемлены в фундаменте. Ригель передает на стойки вертикальные нагрузки. Стойки работают на сжатие, а при эксцентриситете – на продольный изгиб: в пяте стойки имеются вертикальные силы реакции. Конструктивные схемы этой системы различаются по виду несущих конструкций покрытия. Некоторые из схем плоскостные – все элементы расположены в одной плоскости, другие – пространственные, что отражается на характере их статической работы (рисунок 2 а).
Рамная конструктивная схема, состоит из стоек и ригеля, образующих раму. Отличительная черта системы – жесткое соединение стойки с ригелем. Соединение стойки с фундаментом обычно шарнирное. Ригель передает на стойку изгибающий момент и поперечные силы, в пяте стойки создаются горизонтальные и вертикальные реакции – распор (рисунок 2 б).
Криволинейная конструктивная схема представляет собой криволинейный брус (арку) или объемную конструкцию с криволинейным очертанием. Они работают в основном на сжатие, а на опоры передают не только вертикальные силы, но и горизонтальные – распор (рисунок 2 г).
Панельная – состоит из несущих горизонтальных и вертикальных плоских элементов, усилия в которых распределяются по всей площади.
Висячая – с несущими гибкими элементами, работающими на растяжение и передающими на опоры вертикальные и горизонтальные усилия.
Здания ферм КРС отличаются от зданий промышленного и гражданского назначения особенностями функционально-технологического процессов. Как правило, их строят одноэтажными с достаточно просторными, не разделенными внутренними стенами и помещениями. В таких зданиях отсутству-
