ют большие крановые и динамические нагрузки. Конструкции зданий в основном воспринимают собственную массу, снеговые и ветровые нагрузки.
-

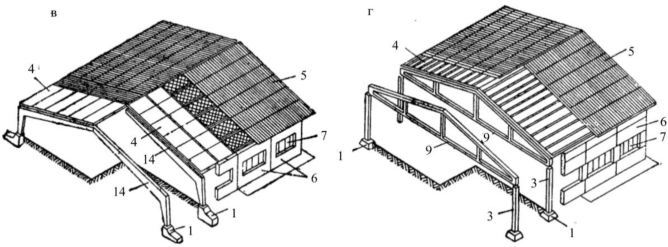

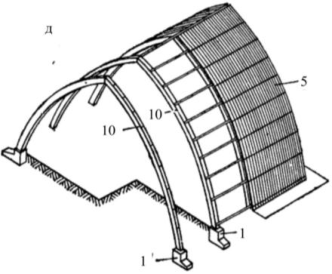

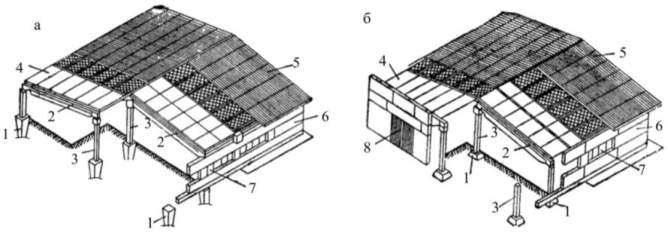

Рисунок 3. Конструктивные схемы ферм КРС: а – стоечно-баочная с неполным каркасом; б – стоечно-балочная с полным каркасом; в – конструктивная схема с применением трехшарнирным рам; г – конструктивная с применением ферм; д – конструктивная
-
с применением стрельчатых арок: 1 – фундаменты; 2 – балки покрытия;
-
3 – колонны; 4 – покрытия; 5 – кровля; 6 – наружные стены; 7 – окна;
-
8 – ворота; 9 – фермы; 10 – стрельчатые арки; 11 – стропила;
- 12 – перекрытия; 13 – перегородки; 14 – полурамы
Основными схемами каркасов ферм КРС являются стоечно-балочные системы (рисунок 3 а, б), схемы с применением различных ферм (рисунок 3 г), распорных рам и арок (рисунок 3 в, д). Каркас здания может быть неполным, в котором наружные стены несущие, воспринимающие полезные нагрузки, а внутренний каркас состоит из одного, двух или более рядов промежуточных стоек-колонн (рисунок 3 б). При полном несущем каркасе, кроме наличия внутренних опор, наружные стены заменены колонными с устройством самонесущих стен или навесных панелей (рисунок 3 б).
Конструктивные элементы здания – это фундаменты, стены, колонны, фермы балки покрытий и перекрытий, полурамы, арки, плиты перекрытия и покрытия, крыша, лестница, перегородки, окна, двери и полы.
В настоящее время можно увидеть коровники разного типа и из разных материалов – для их строительства используют металлические конструкции и деревянные, применяют сендвич-панели, камень или кирпич. Довольно успешно используется такой метод строительства как «быстровозводимые здания», это не дорогостоящий метод строительства, не смотря на это и в том числе на короткие сроки строительства, такие конструкции отвечают всем нормам, требованиям и Гостам, и довольно востребован. Ангары коровники могут быть теплыми или холодными следующих основных типов: ангар арочный и прямостенный (рисунок 4).
Быстровозводимые тентовые ангары – телятники, коровники для беспривязного содержания КРС имеют ширину пролета без внутренних опор до 42 м. Габариты конструкций пролѐта определяются заказчиком, т.к. зависят от размеров стойл, навозных и кормовых проходов, систем поения и т.д. Быстровозводимые тентовые ангары – телятники, коровники включают в свою комплектацию металлоконструкцию и тентовое покрытие. Конструкция каркаса типа А, B или D (рисунок 5). Сборно-разборная металлоконструкция: несущие элементы конструкции – сталь Ст3 с антикоррозийным покрытием на болтовом соединении. Покрытие – из специального армированного тентового материала. Тентовый армированный материал обладает рядом преимуществ: не поддерживает горение, морозостойкий до –50 С, водонепроницаемый, не подвержен коррозии и т.д. Светопропускания способность материала позволяет солнечным лучам проникать в помещение до 80 %, также данный фактор способствует обогреву помещения в дневное время зимой. Быстровозводимые тентовые телятники и коровники включают в себя следующую систему вентиляции. Вентиляционные шторы: однослойные из армированного тентового материала, подъемные (управление электрическим или ручным приводом). Естественная крышная вентиляция с козырьком, расположенная на кровельном коньке с приточными проѐмами. Возможно применение и других вентиляционных систем.
а б
а б
Рисунок 5. Быстровозводимые тентовые ангары: а – ангар Тип В 24 5 м; б – ангар Тип Д 34 126 м
Деревянные конструкции также используются для возведения коровников быстровозводимого типа. Дополнительно для увеличения срока службы
