5
4
3
2
а 1 б

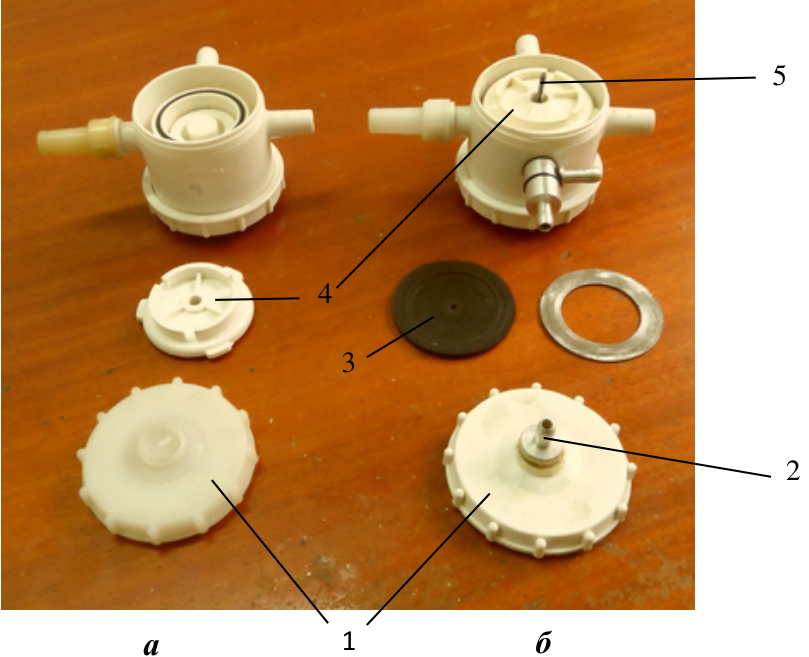

а – серийный пульсатор; б – управляемый пульсатор на его основе; 1 – гайка; 2 – штуцер для подачи аналогового управляющего сигнала; 3 – дополнительная мембрана; 4 – крышка; 5 – шток Рисунок 5.13 – Переделка серийного пульсатора АДУ-1 в управляемый (окончание)
5 5
1 4
2
3
4
2
а б

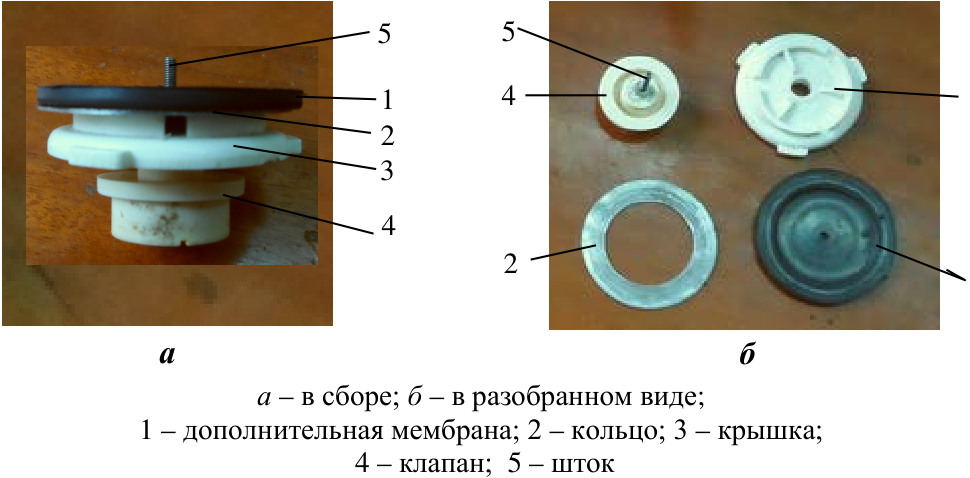

а – в сборе; б – в разобранном виде;
1 – дополнительная мембрана; 2 – кольцо; 3 – крышка;
4 – клапан; 5 – шток
1
Рисунок 5.14 – Мембранно-клапанный узел управляемого пульсатора
При этом дополнительная мембрана соединяется штоком с клапаном пульсатора, т.е. мембранно-клапанный блок такого пульсатора образует единый узел (рисунок 5.14).
Как было показано выше, работоспособность пульсатора обеспечивается при соблюдении условия (5.45): эффективная площадь мембраны камеры подпора должна быть меньше площади атмосферного клапана по внутреннему диаметру сопла, в противном случае атмосферное сопло при равенстве аналогового управляющего сигнала величине вакуума питания не будет открываться, и пульсатор перестанет работать. Для обеспечения этого условия в конструкцию пульсатора включается кольцо, устанавливаемое между дополнительной мембраной и крышкой (рисунок 5.14). Благодаря его установке уменьшается диаметр защемления мембраны и, соответственно, ее эффективная площадь.
Преимуществами данного управляемого пульсатора являются его простота, удобство переделки из серийного и эксплуатации (рисунок 5.15).
5
1
2
3
7 4
6
-

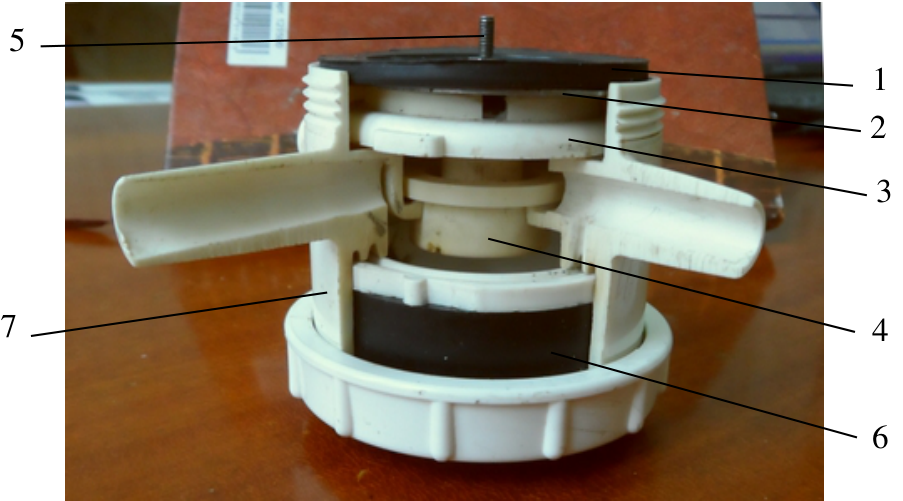

1 – дополнительная мембрана; 2 – кольцо; 3 – крышка; 4 – клапан;
-
5 – шток; 6 – управляющая камера; 7 – корпус
-
Рисунок 5.15 – Управляемый пульсатор (в разрезе)
Управляемый пульсатор с блоком двух мембран, образующих камеру подпора, схема которого приведена на рисунке 5.6 б , также может быть изготовлен на основе серийных пульсаторов. Ниже приведен пример его изготовления на основе серийного пульсатора аппарата АДУ-1 (рисунок 5.16).
5
3
2
4
1
а б

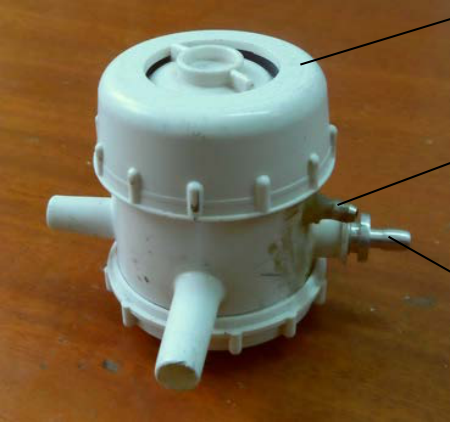

а – общий вид; б – вид в разрезе;
-
1 – штуцер для ввода управляющего сигнала от логического элемента ИЛИ;
-
2 – штуцер для ввода аналогового управляющего сигнала;
-
3 – управляющая камера; 4 – блок мембран; 5 – гайка
-
Рисунок 5.16 – Управляемый двухмембранный пульсатор
При изготовлении такого пульсатора между управляющей камерой и камерой постоянного вакуума вместо одной мембраны устанавливается блок двух мембран: с мягким (со стороны камеры постоянного вакуума) и с жестким (со стороны управляющей камеры) центрами (рисунок 5.17).
1
5
2
6
3
4
-

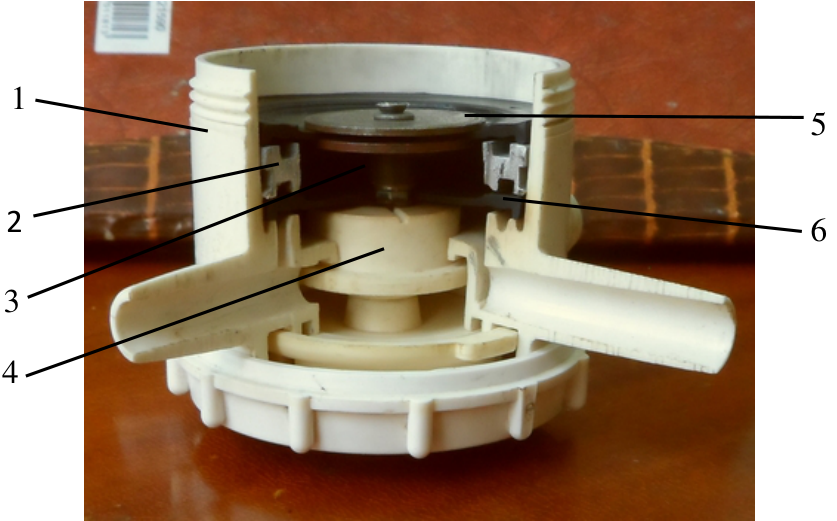

1 – корпус; 2 – блок двух мембран; 3 – камера подпора; 4 – клапан;
-
5 – мембрана с жестким центром; 6 – мембрана с мягким центром
