Продолжение таблицы 4
| Номенклатура производственных зданий | Вместимость зданий, голов | Примерный состав помещений |
|---|---|---|
| 3. Доильное отделение | из расчета продолжи- тельности доения ко- ров в течение 5 … 6 ч при стойловом содер- жании и 2 … 3 – при пастбищном | 1. фуражная; 2. доильный зал; 3. моечная; 4. вакуум-насосная; 5. компрессорная |
| 4. Молочное отделение | 1. помещение для приема, первичной обработки молока; 2. моечная; 3. лаборатория; 4. санитарно-бытовые помещения | |
| 5. Родильное отде- ление | 96; 144 (для коров- ников на 800 и 1200 голов) | 1. стойловое помещение; 2. профилакторий для телят (для предприятий молочно- го направления); 3. молочная; 4. моечная; 5. помещение для санитарной обработки животных; 6. помещение для персонала; 7. электрощитовая; 8. вакуум-насосная; 9. помещение для подстилки; 10. фуражная; 11. помещение для дезинфицирующих и моющих средств; 12. инвентарная |
| 6. Телятник | 360 | 1. помещение для групповых клеток; 2. фуражная; 3. моечная; 4. инвентарная; 5. помещение для подстилки; 6. помещение для обслуживающего персонала; 7. электрощитовая |
| 7. Здание для ремонт- ного молодняка | не более 1000 | 1. секции для содержания однородных групп коров; 2. помещение для инвентаря; 3. фуражная |
| 8. Здание для молод- няка, выращиваемого на мясо | 720; 1000, не более 4000 | То же |
| 9. Выгульные пло- щадки | ||
| 10. Пункт искусствен- ного осеменения | 1. манеж для осеменения; 2. лаборатория с моечной; 3. стойловое помещение; 4. фуражная |
Кроме вышеперечисленных, в состав комплекса входят три группы зданий – подсобно-производственные, складские и вспомогательные здания.
-
Подсобно-производственные здания: а) кормоприготовительные; б) здания и сооружения ветеринарного назначения;
-
Складские здания: а) склады кормов, подстилки, хозяйственного инвентаря; б) сооружения для обработки и хранения навоза; в) площадки и навесы для хранения средств механизации.
- Вспомогательные: а) помещения управления, общественного питания, здравпунктов и т.д.; б) бытовые помещения.
В зданиях для содержания КРС, кроме основных помещений, могут проектироваться подсобные и служебные помещения, представленные в таблице 5.
Таблица 5
Подсобные и служебные помещения в зданиях для содержания КРС
| Наименование помещения | Площадь, м2 |
|---|---|
| Фуражная: в коровниках и зданиях для молодняка в доильном отделении в пункте искусственного осеменения в телятниках, родильных отделениях | 15 10…12 из расчета 3-дневного запаса кормов до 25 |
| Кубовая (в телятниках и родильных отделениях) | 6 |
| Помещение для хранения инвентаря и подстилки | 6 |
| Доильный зал с преддоильной и последоильной площадками | По размеру доильной установки |
| Помещение для приема, первичной обработки и хранения молока | По габаритам оборудования |
| Моечная | 12…18 |
| Помещение для хранения и приготовления моющих и дезинфицирующих средств | 6…8 |
| Вакуум-насосная | По габаритам оборудования |
| Насосно-компрессорная | По габаритам насосного оборудования |
| Лаборатория | 6…10 |
| Пункт искусственного осеменения: манеж для осеменения коров лаборатория моечная стойловое помещение (для предприятий с беспри- вязным содержанием) фуражная | 10…12 6 6 из расчета вместимости 1,5 % поголовья коров 6 |
| Помещение для санитарной обработки животных | 10 |
| Помещение для дежурного персонала: в телятниках в родильных отделениях | до 15 6…10 |
КОНСТРУКЦИИ РЕШЕНИЯ ФЕРМ ДЛЯ КРС
При проектировании ферм крупнорогатого скота учитывают специфические условия строительства:
-
небольшая высота одноэтажных зданий КРС (от 2,4 м) позволяет рассчитывать несущие конструкции на относительно небольшие нагрузки. Это способствует применению облегчѐнных конструкций рациональных сечений и эффективных материалов. Применение облегченных конструкций уменьшает транспортные расходы, позволяет монтировать здания без применения тяжелых подъемных механизмов;
-
эксплуатируются КРС в условиях агрессивной среды (повышенная влажность и загазованность), что усиливает коррозию бетона, металлических элементов и гниение древесины. Поэтому строительную систему здания выбирают с учетом ее соответствия среднеагрессивной среде при использовании имеющихся средств защиты конструкций от разрушений.

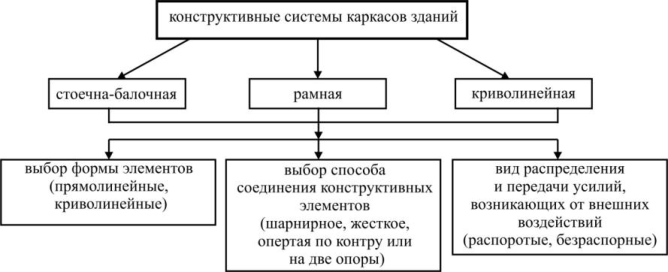

Конструктивное решение в целом выбирают исходя из общих требований к зданиям (прочности, устойчивости, долговечности, пожарной безопасности и др.), с учетом природно-экономических особенностей района строительства и сельской специфики (рисунок 1).
2.1. Виды конструктивных систем
Стоечно-балочная, которая включает вертикальные прямолинейные несущие элементы – стойки (колонны) и горизонтальные элементы – ригели.
