Рис.1. Ультразвуковой сканер Medtelekom SLE-701 в комплекте с трансабдоминальным датчиком: 1 – монитор; 2 – откидная панель управления; 3 – коммутатор для подключения датчика; 4 – ультразвуковой датчик; 5 – емкость со звукопроводящим гелем

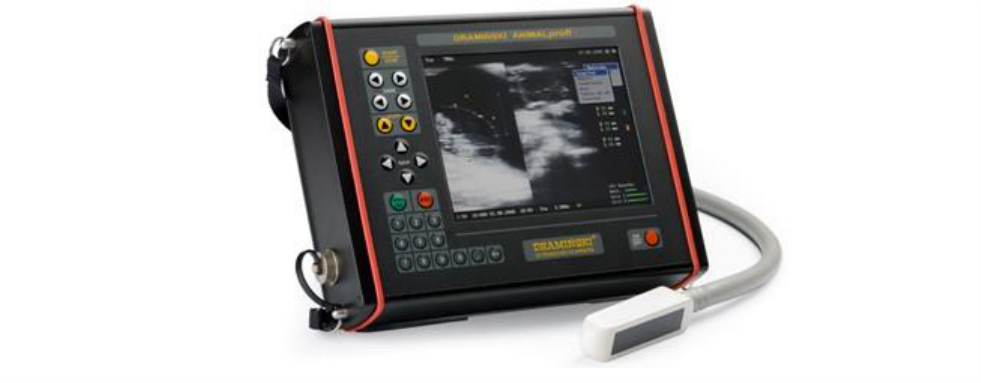

Для исследования животных применяют переносные или настольные (рис.1.) и портативные (рис.2) ультразвуковые аппараты. Они легко транспортируются, достаточно устойчивы к внешним воздействиям, просты и надежны в эксплуатации, требуют минимального технического ухода, достаточно долговечны, многократно окупают себя. Переносные ультразвуковые приборы, как правило, работают от электросети. Портативные оборудованы встроенными аккумуляторными батареями. Для работы с переносными ультразвуковыми приборами в условиях коровника необходимо иметь кабель-удлинитель и передвижную тележку. Портативные ультразвуковые сканеры с вмонтированным в корпус монитором в процессе исследования фиксируют при помощи ремешков на груди или на кисти свободной руки оператора.

Ультразвук представляет собой звуковые волны с частотой свыше 20 тыс. Гц. Эти колебания не воспринимаются человеческим ухом. Для получения ультразвуковых колебаний используется прямой и обратный пьезоэлектрический эффект. Источником ультразвука и его приемником служит датчик. Он преобразовывает электрические сигналы в ультразвуковые и посылает вглубь тела животного. Отраженные от

поверхности исследуемых органов и структур организма ультразвуковые колебания воспринимаются датчиком, преобразовываются им в электрические, которые после соответствующей обработки воспроизводятся на экране дисплея в виде светящихся с различной интенсивностью серых точек. Получаемые изображения называют изображениями в В-режиме или срезами в В-режиме. При быстром чередовании В-срезов получается видеомониторное наблюдение (режим реального времени). Преимущества использования данной системы заключаются в возможности быстрого выбора плоскости оптимального сечения и получении непрерывного двухмерного изображения части тела, расположенной под сканирующей поверхностью датчика. В большинстве приборов, работающих в режиме реального времени, можно увеличить и «заморозить» изображение с целью его детального изучения, проведения измерений и/или получения эхограммы (регистрация изображения на специальной бумаге).

Для трансректального ультразвукового исследования используют линейные датчики, генерирующие звуковые колебания с частотой от 3,5 до 10 МГц (от 3,5 до 10 млн. колебаний в секунду соответственно). Высокие частоты дают более детальное изображение, но имеют меньшую проникающую способность. Низкие частоты проникают глубже, но имеют меньшую разрешающую способность. Высокочастотные датчики (5…7,5 МГц) используют при обследовании структур яичников, для обнаружения ранних признаков беременности и бесплодия, низкочастотные – для исследования послеродовой матки, визуализации органов и частей тела плода во втором и третьем триместре стельности.

Качество получаемого изображения во многом зависит и от клинического опыта оператора. Без знания анатомо-топографических особенностей половых органов невозможно быстро идентифицировать исследуемый орган, найти оптимальное поле наблюдения и получить качественное изображение.

3. Методика трансректальной визуальной эхографии внутренних половых органов коров и телок

Ветеринарный врач, проводящий исследование, должен быть

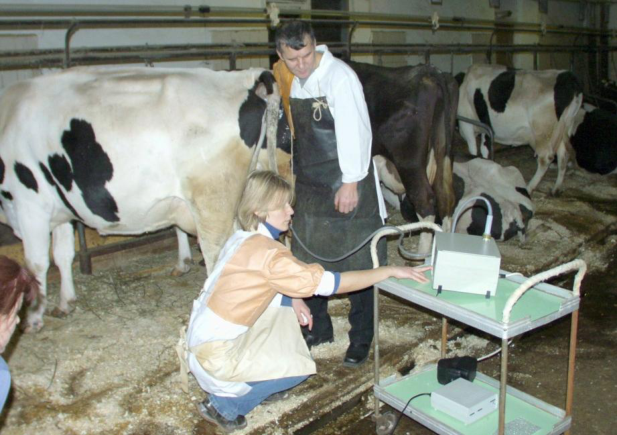

экипирован как при проведении ректального исследования то есть в халате, фактуре, а его правая (активная) рука в нарукавнике и одноразовой полиэтиленовой гинекологической перчатке (рис.3).

Ультразвуковое обследование половых органов коров и телок не требует специальной подготовки самки. Животное фиксируют в стойле, удерживают за холку и паховую складку. Руку в одноразовой полиэтиленовой перчатке, смазанной вазелином или антисептической мазью, вводят в прямую кишку. Из прямой кишки удаляют каловые массы. При эвакуации кала следует избегать попадания в прямую кишку воздуха, присутствие которого резко ухудшает качество получаемого изображения. Чтобы избежать рабочую поверхность трансректального датчика смазывают звукопроводящим гелем и вводят в прямую кишку. Для исследования матки и яичников применяют линейные ректальные датчики с частотой колебания 5.0 – 7.5 МГц. Они обеспечивают широкое поле наблюдения и позволяют
