Удельная ширина модуля – показатель его экономичности – определяется частным от деления общей ширины модуля на количество рядов боксов в модуле:
Для многорядных модулей количество боксов N i в секции определяется не только количеством их рядов n i, но также количеством и шириной поперечных скотопрогонов для прохода животных в зону кормления. В связи с этим для более объективной оценки использования тех или иных модулей в данном помещении целесообразно определять удельную площадь одного скотоместа
(3.1)
где F – общая площадь помещения, м2 ; i – количество секций.
Для определения этого критерия нужно предварительно вычертить в масштабе план помещения с выбранными модулями и скотопрогонами для животных.
В зависимости от ширины и конструктивной схемы помещения в нем можно разместить один, два и более модулей или различных их сочетаний. Количество этих сочетаний определяется известной формулой
(3.2)
где n – число модулей, в данном случае с учетом модификаций, n = 10; k – число модулей, которое можно разместить в данном помещении.
Обычно в помещении используют два смежных модуля. В этом случае
т. е. 45 различных вариантов планировки помещения, каждый из которых имеет свои достоинства и недостатки.
Размеры элементов технологических модулей определяются массой и возрастом животных, а также габаритами средств механизации раздачи кормов, внесения подстилки и уборки навоза. Длина боксов для коров у молодняка по действующим в Республике Беларусь Республиканским нормам технологического проектирования, реконструкции и технологического
перевооружения животноводческих объектов РНТП–1–2004 [8] и по данным некоторых зарубежных фирм приведена в табл. 3.13, из которой видно, что действующие в Республике Беларусь нормы по основным параметрам аналогичны зарубежным.
Таблица 3.13. Длина боксов для коров и молодняка по белорусским, российским и зарубежным данным, м
| Вид и возраст животных | По РНТП– 1–2004 (Беларусь) | По ВНТП– 1–99* (Россия) | «De Boer» (Нидер- ланды) | BEER– EPOOT GmlH (Германия) | EUROPA, (Герма- ния) | «Arntjen», (Герма- ния) | |||
|---|---|---|---|---|---|---|---|---|---|
| Коровы и нетели за 2–3 мес. до отела | 2,2–2,4 | 1,9–2,1 | 2,3–2,6 | 2,4 | 2,3–2,6 | 2,4 | |||
| Нетели от 18 до 22 мес. | – | 1,9 | 2,1–2,2 | 2,0 | 2,1 | 2,1 | |||
| Телки от 12 до 18 мес. | 1,8 | 1,7 | 2,0–2,1 | 2,05 | 2,0 | 2,0 | |||
| Молодняк от 6 до 12 мес. | 1,5 | 1,5 | 1,9 | 1,9 | 1,9 | 1,8 | |||
| Телята от 3–4 до 6 мес. | 1,2 | 1,2 | 1,6 | 1,6 | 1,65 | 1,6 | |||
| Телята до 3–4 мес. | 1,0 | 1,0 | 1,6 | 1,6 | 1,4 | – | |||
| Вид и возраст животных | «Brouwers» (Бельгия, Нидерланды, Люксембург) | «Bonrath» (Германия) | «Ametrac» (Германия) | «Spinder» (Германия) | SAM (Нидер- ланды) | ||||
| Коровы и нетели за 2–3 мес. до отела | 2,2–2,4 | 2,4–2,5 | 2,15–2,31 | 2,15–2,31 | 2,3–2,4 | ||||
| Нетели от 18 до 22 мес. | 2,1 | 2,15 | 2,09 | 2,09–2,15 | – | ||||
| Телки от 12 до 18 мес. | 2,0 | – | – | – | – | ||||
| Молодняк от 6 до 12 мес. | 1,8 | – | – | – | – | ||||
| Телята от 3–4 до 6 мес. | 1,6 | – | – | – | – | ||||
| Телята до 3–4 мес. | 1,4 | – | – | – | – | ||||
- Для племенного поголовья.

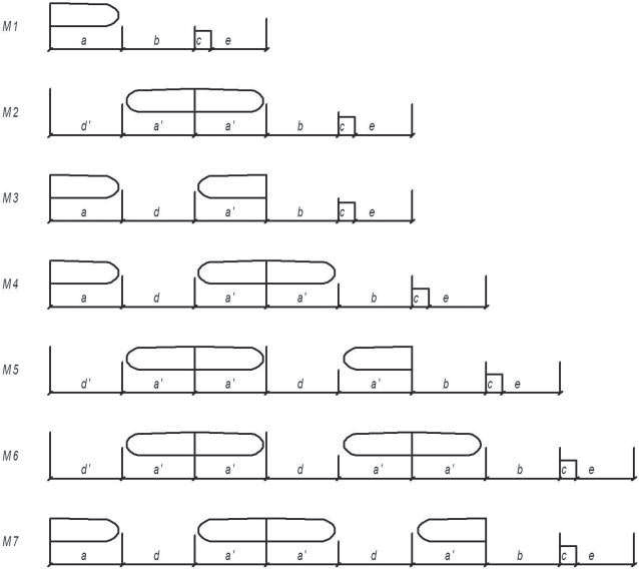

Как следует из рис. 3.1, проезд для трактора с кормораздатчиком не входит в модуль, так как этот проезд может быть общим для двух смежных модулей. Ширина проезда определяется габаритами применяемых технических средств для доставки и раздачи кормов и кратностью кормления. В настоящее время как за рубежом, так и в Республике Беларусь широкое распространение получили так называемые кормовые столы, когда кормовые зоны двух смежных модулей и проезд для трактора с кормораз-
