фильтра с молочным танком, вынимают из корпуса фильтра резиновую пробку из спирали, устанавливают фильтрующий элемент на спираль, заправляют открытый конец внутрь спирали, закрепляют его пробкой, вставляют в корпус фильтра и подсоединяют к нему шланг подвода молока к молочному танку.
Медленно открывают вакуумный кран молокоопорожнителя и нажимают на кнопки счетных устройств, установив счетчики ходов в положение «0».
После окончания доения опорожняют молокопроводящие пути от остатков молока, для чего каждый дояр периодически 4 раза открывает крайний молочный кран в двух ветках по торцам молокопровода и впускает воздух для освобождения молокопровода от молока.
Закольцовывают молокопровод, открыв два разделителя по торцам молокопровода и один разделитель на магистральном молокопроводе, закрывают разделители над секцией, снимают колпак с молочного крана на устройстве промывки и пропускают губку в молокопровод. Под напором атмосферного воздуха губка продвигается по молокопроводу и вытесняет оставшееся молоко. Опорожняют молочные секции и записывают показания счетчиков.
Из молокоприемника молоко откачивается молочным насосом. Для опорожнения молока из фильтра и молочных шлангов засасывают 8–10 л чистой воды через шланг промывки верхней части молокоприемника, предварительно открыв вакуумный кран, включают молочный насос и водой выгоняют из фильтра и молочных шлангов молоко.
После этого переводят доильный агрегат в положение «Промывка», для чего закрывают вакуумный кран, промывают снаружи в ванне доильную аппаратуру, не допуская попадания воды на пульсатор, устанавливают доильные аппараты на устройство промывки, опустив доильные стаканы в ванну с моющим раствором, а ручки подключают к кранам промывочного устройства. Клапаны в коллекторах поднимают вверх и фиксируют в зацепах прозрачного корпуса при помощи рези-
202
новых шайб. Шланг для промывки верхней части молокоприемника соединяют с ванной, вынимают резиновую пробку со спиралью из корпуса фильтра, снимают фильтрующий элемент, вставляют пробку в спираль и устанавливают обратно в корпус фильтра.
5.1.4. Установки доильные с молокопроводом АДС-А и УМД-200

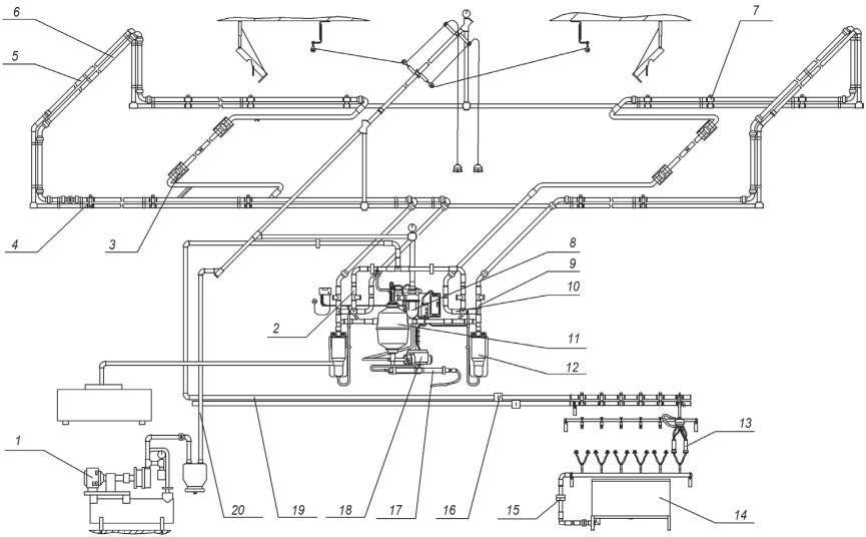

Установка доильная АДС-А предназначена для доения в стойлах в молокопровод 100 коров, установка доильная УМД200 – 200 коров. В остальном по конструктивному устройству они идентичны. Монтажная схема доильной установки АДС-А приведена на рис. 5.18.
Доильные установки состоят из молокопровода 6 и вакуумпровода 5 , установленных над стойлами коровника, насосных станций 1 с вакуум-регуляторами, доильных аппаратов 13 , молокоприемника 11 , насоса 18 , фильтра 17 , дозатора 12 и ванны 14 с автоматом промывки. Доильные аппараты соединяются с молокопроводом и вакуум-проводом при помощи совмещенных молочно-вакуумных кранов. Молоко по молокопроводу поступает в дозатор (секцию), где производится его учет, а затем в молокосборник. Из молокосборника молоко насосом через фильтр подается в молочную ванну, расположенную в молочном отделении.
Действующий в доильной установке АДС стеклянный молокопровод имеет более двухсот стыков, его очень трудно промыть, трудно получить при его использовании молоко высшего сорта, из-за малого диаметра труб трудно доить высокопродуктивное стадо. Имеют место недопустимые колебания вакуума как в самом молокопроводе, так и под соском вымени. Поэтому в доильных установках АДС-А и УМД-200 применен молокопровод из цельной трубы, изготовленной из нержавеющей стали, и большего диаметра, который исключает указанные недостатки. Он более надежен в работе, легко промывается, долговечен и имеет хорошую перспективу.
