Секция предназначена для приема и подачи молока в молокоопорожнитель. Она состоит из молокоприемника 13 , цилиндра 23 и крышки 5 с поплавковым устройством. Соединение цилиндра с молокоприемником осуществляется при помощи шланга 17 . Регулирование величины доз производится изменением положения нижней части этого шланга относительно дозирующего цилиндра: подъемом – уменьшение дозы, опусканием – увеличение.
Поплавковое устройство Рис. 5.16. Дозатор молока: 1 – колимеет возможность перемепак; 2 – кнопка; 3 – устройство щаться вертикально и состоит счетное; 4 – трубка; 5 – крышка; из клапана 21 и поплавка 16 , 6 – зажим; 7 – винт; 8 – ящик; 9, 15, жестко связанных между собой 19 – прокладки; 10 – болт; 11 – шайба; 12, 25 – гайки; 13 – молокоприполым штоком 14 . В нижнем поемник; 14 – шток; 16 – поплавок; ложении поплавкового устрой- 17 – шланг; 18 – стяжка; 20 – скоба; ства расстояние от клапана 21 – клапан; 22 – фиксатор; 23 – цидо перегородки молокоприемлиндр; 24 – втулка; 26 – наконечник; 27 – отверстие ника больше, чем расстояние от отверстия 27 до верхней кромки шайбы, залитой во втулке 24 .

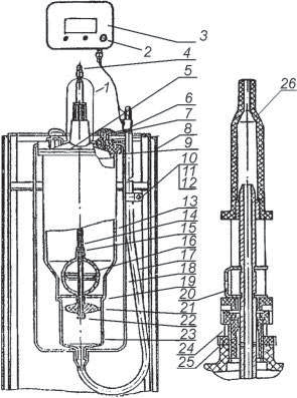

Рис. 5.16. Дозатор молока: 1 – колпак; 2 – кнопка; 3 – устройство счетное; 4 – трубка; 5 – крышка; 6 – зажим; 7 – винт; 8 – ящик; 9, 15, 19 – прокладки; 10 – болт; 11 – шайба; 12, 25 – гайки; 13 – молокоприемник; 14 – шток; 16 – поплавок; 17 – шланг; 18 – стяжка; 20 – скоба; 21 – клапан; 22 – фиксатор; 23 – цилиндр; 24 – втулка; 26 – наконечник; 27 – отверстие
На верхнем конце штока находится наконечник, который с помощью резиновой трубки соединен со штуцером счетного устройства.

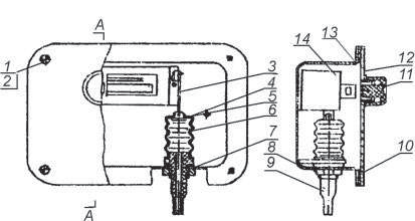

Внутри счетного устройства (рис. 5.17) расположен счетчик ходов с механическим приводом от резинового сильфона посредством тяг. Счетчик фиксирует количество доз молока от группы коров, закрепленных за одним дояром.
На лицевой стенке счетного устройства выведена кнопка 11 сброса показаний, а на задней стенке – шпилька для крепления счетного устройства.
При доении (промывке) молоко (промывочная жидкость) через патрубок в крышке поступает в молокоприемник и далее через отверстие в перегородке попадает в цилиндр. При наполнении цилиндра (рис. 5.16) в нижней части молокоприемника поплавковое устройство поднимается и выводит отверстие 27 штока выше верхней кромки шайбы, залитой во втулке 24 . При этом отверстие 27 выводится в атмосферу. Атмосферное давление через данное отверстие в полом штоке поступает в цилиндр, плотно прижимает клапан к перегородке, закрывает ее отверстие и вытесняет через нижний шланг порцию молока в молокопровод. Через наконечник и верхний шланг атмосферное давление также поступает в сильфонное устройство, которое, выпрямляясь, заводит счетчик для следующего поворота диска.
После полного отсоса порции молока вакуум в цилиндре и молокоприемнике быстро выравнивается, и поплавковое устройство под собственным весом перемещается вниз, при этом отверстие 27 штока попадает в зону вакуума, сильфон сжимается и поворачивает диск счетчика на одно деление. Дальше цикл повторяется.
Дозатор молока работает автоматически, кроме опорожнения последних порций молока (или моющего раствора), производимых вручную поднятием штока поплавкового устройства вверх.
Порядок работы. Подготовку доильного аппарата к работе начинают с установки его в положение «Промывка», для чего открывают два разделителя (рис. 5.9) по торцам молокопровода, закрывают разделители над секцией, открывают разделитель (рис. 5.12) на магистральном молокопроводе, шланг 2 для промывки верхней части молокоприемника соединяют с ванной (рис. 5.12), закрывают вакуумный кран 11 молокоопорожнителя (задвижку от себя), включают вакуумные установки и подключают доильные аппараты к молочным кранам устройства промывки.
Медленно открывают вакуумный кран молокоопорожнителя (задвижку на себя). При резком открытии крана возможны случаи подскакивания поплавка в предохранительной камере вверх и самовольного закрытия вакуум-провода. В таком случае кран следует закрыть и через 10–15 сек (поплавок опустится) снова медленно открыть.
Открывают разделители над секцией, прополаскивают секции и закрывают разделители.
После окончания прополаскивания производят опорожнение молокопроводящих путей от остатков воды, для чего отключают доильные аппараты от молочных кранов устройства промывки, разъединяют шланг для промывки верхней части молокоприемника с ванной 4 и заглушают его кнопкой, снимают колпак 2 (рис. 5.15), впускают в молокопровод поролоновую губку и, прикрывая конец патрубка рукой, таким образом притормаживая передвижение губки, пропускают ее через всю ветвь молокопровода, извлекая затем из крана-пыжеулавливателя, и устанавливают колпак на место. Затем опорожняют молочные секции путем поднятия штоков с поплавками вверх до упора, закрывают вакуумный кран опорожнителя и нажимают кнопку на блоке управления молочным насосом до полного опорожнения молокоприемника.
Для перевода агрегата в положение «Доение» закрывают два разделителя по торцам молокопровода и один на магистральном молокопроводе, открывают три разделителя над секциями, соединяют шланг для отвода молока от молочного
