м н
о п
р с
т у

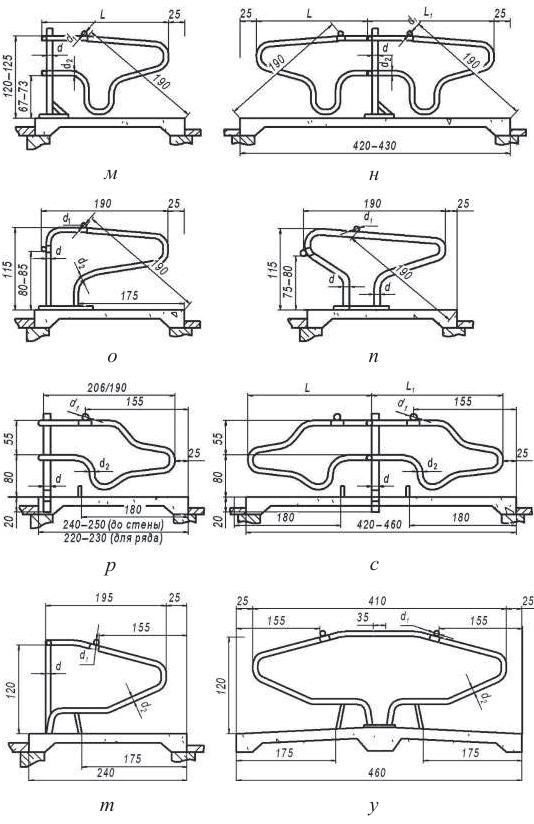

Рис. 4.6. Конструктивные особенности стойлового оборудования различных организаций и фирм: а, б – конструкции ГКТИ «Комплектживмаш»; в, г – «Bonrath» (тип Comfort); д – «Bonrath» (тип Freizaum); е – «Bonrath» (тип Bonta); ж – «Bonrath» (тип SFP); з – «Bonrath» (тип Favorit); и – «Bonrath» (тип Plizform); к, л – «Ametrac»; м, н – «Ametrac» (тип Freedom); о – «Ametrac» (тип MULWY); п – «Ametrac» (тип Pilz); р, с – «Spinder» (тип Frisia–Perfect–HF); т, у – «SAM»
Конструктивные особенности боксового оборудования и конфигурация разделителей (дуг) у фирм, выпускающих оборудование по ограждению боксов, самые различные. Общие виды ограждений боксов приведены на рис. 4.6, а конструктивные особенности ограждений боксов – в табл. 4.4. Анализ данных этой таблицы показывает, что опорные элементы (стойки) несущих конструкций выполняются из труб с условным диаметром 40–80 мм, а разделители боксов, как правило, – из труб с условным диаметром d y 40. Крепление к полу боксового ограждения с помощью анкеров применяется в большей степени, чем бетонирование стоек в полу. Длина разделителя у разных фирм составляет от 1400 до 2200 мм, а масса конструкции из расчета на 1 м. п. ограждения составляет от 23 до 54 кг. Исходя из приведенных данных, можно выбрать более экономичную конструкцию ограждения бокса. Наименее металлоемкое ограждение бокса типа Pilz приведено на рис. 4.6: и, п . Для такого ограждения характерно отсутствие необходимости сварочных работ при изготовлении, его удобно монтировать, так как центр его тяжести расположен примерно в середине, имеет две точки опоры, что повышает его устойчивость в неокрепшем бетоне. Наиболее предпочтительный способ крепления ограждения к полу – на анкерах, так как он не требует установки дополнительных изолирующих втулок, что упрощает изготовление и снижает стоимость оборудования. Размеры анкера – М12 × 250 мм.
Приведенная на рис. 4.6: и, п конструкция бокса не подходит для ограждения комбибокса, так как стойки ограждения должны дополнительно нести функции опорных элементов для крепления передней стенки кормового стола или кормушки, а также ограничительной трубы для шеи животного. В этом случае необходимо применять ограждение со станками по аналогии с рис. 4.6: к .
Ограждение комбибокса (рис. 4.7) состоит из стоек 4 , к которым снизу и сверху с помощью разъемных соединений крепятся продольные несущие трубы 3 и 6 , а к ним – разделители
боксов (дуги 1 ) . В этих ограждениях 7 расстояние между полом и нижней трубой зашивают досками, вставляемыми в отрезки швеллеров, закрепленных на стойках. Они являются передней стенкой кормушки или кормового стола. Сверху стоек крепится ограничитель 5 для шеи животного, а на дугах 1 – подвижные ограничители 2 , препятствующие продвижению животных вглубь станка.
Общий вид ограждения кормового стола (кормовых решеток) приведен на рис. 4.8. Они выполнены как на разъемных соединениях (рис. 4.8: а, г, и ), так и на неразъемных – на сварке (рис. 4.8: б, в, д–з ). На рис. 4.8: а–д, и приведены решетки без фиксации животных во время кормления, а на рис. 4.8: е–з – с фиксацией. Конструктивные особенности ограждений кормового стола приведены в табл. 4.5.
