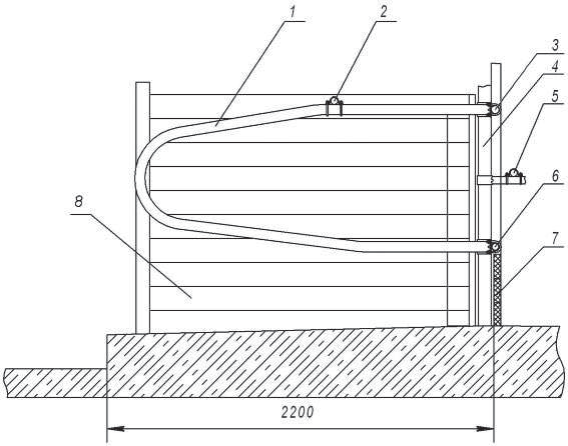

боксов (дуги 1 ) . В этих ограждениях 7 расстояние между полом и нижней трубой зашивают досками, вставляемыми в отрезки швеллеров, закрепленных на стойках. Они являются передней стенкой кормушки или кормового стола. Сверху стоек крепится ограничитель 5 для шеи животного, а на дугах 1 – подвижные ограничители 2 , препятствующие продвижению животных вглубь станка.
Общий вид ограждения кормового стола (кормовых решеток) приведен на рис. 4.8. Они выполнены как на разъемных соединениях (рис. 4.8: а, г, и ), так и на неразъемных – на сварке (рис. 4.8: б, в, д–з ). На рис. 4.8: а–д, и приведены решетки без фиксации животных во время кормления, а на рис. 4.8: е–з – с фиксацией. Конструктивные особенности ограждений кормового стола приведены в табл. 4.5.
Таблица 4.5. Конструктивные особенности ограждений кормового стола (кормовых решеток)
| Организация/ фирма | Обозна- чение частей рис. 4.8 | Обозна- чение | Размеры элементов | Способ соединения элементов | Способ крепления к полу | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| а | а1 | b | L | А | Н | n | разъемное | на сварке | анкерами | бетониро- ванием | ||||
| ГКТИ «Ком- плектживмаш» | а | 105.052.410 | 54 | 270 | 300 | 1440 | 1500 | – | – | 31,2 | ||||
| –01 | 79 | 320 | 350 | 1690 | 1750 | – | – | + | + | 32,4 | ||||
| 105.052.400 | 59 | 265 | 280 | 1090 | 1150 | – | – | 25,6 | ||||||
| –01 | 54 | 270 | 300 | 1140 | 1200 | – | – | 25,9 | ||||||
| б | 105.052.430 | 270 | – | 300 | 1440 | 1500 | – | – | + | + | 24,3 | |||
| –01 | 320 | – | 350 | 1690 | 1750 | – | – | 25,3 | ||||||
| в | 105.052.450 | 61 | – | 280 | 840 | 1090 | – | 3 | 10,6 | |||||
| –01 | 56 | – | 300 | 900 | 1140 | – | 3 | + | + | 11,0 | ||||
| –02 | 56 | – | 300 | 1200 | 1440 | – | 4 | 13,7 | ||||||
| –03 | 81 | – | 350 | 1400 | 1690 | – | 4 | 14,7 | ||||||
| г | 105.042.470 | 70 | 120 | 350 | 1690 | 1750 | 600 | 5 | 27 | |||||
| –01 | 80 | 140 | 400 | 2710 | 2800 | 600 | 7 | 55 | ||||||
| –02 | 105 | 160 | 500 | 2910 | 3000 | 750 | 6 | + | + | 53 | ||||
| –03 | 145 | 180 | 600 | 2910 | 3000 | 750 | 5 | 50 | ||||||
| –04 | 185 | 200 | 700 | 2710 | 2800 | 750 | 4 | 46 | ||||||
| д | 105.052.480 | 120 | 350 | 350 | 1690 | 1750 | 600 | 5 | 19,71 | |||||
| –01 | 140 | 350 | 400 | 2740 | 2800 | 600 | 7 | 29,18 | ||||||
| –02 | 160 | 350 | 500 | 2910 | 3000 | 750 | 6 | + | + | 38,24 | ||||
| –03 | 180 | 450 | 600 | 2910 | 3000 | 750 | 5 | 36,34 | ||||||
| –04 | 200 | 450 | 700 | 2710 | 2800 | 750 | 4 | 35,70 | ||||||
г
д
е
