Конструкция межсекционных ограждений стойлового оборудования разных фирм примерно одинакова. Они изготавливаются телескопическими из двух половинок труб разного диаметра. На рис. 4.10 представлены общий вид и размеры межсекционных ограждений фирмы «Zimmerman».

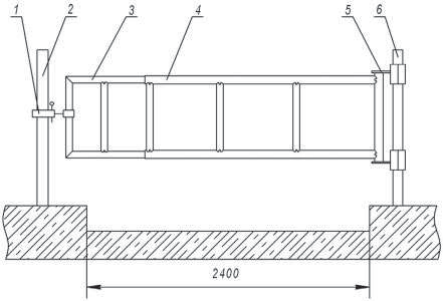

На рис. 4.11 приведено межсекционное ограждение ОС-200. Оно состоит из двух половинок (секций) 3, 4 , изготовленных из труб и имеющих возможность телескопического соединения между собой и раздвижения, регулируя тем самым длину в соответствии с шириной ограждаемого проезда. Межсекционные ограждения имеют также поворотное 5 и запорное 1 устройства.
Для водообеспечения животных в стойловых помещениях применяются как автоматические, так и простые поилки. Автоматические поилки поддерживают постоянный уровень воды в поилке автоматически. В простые поилки воду доливают по мере необходимости. Для очистки поилок и смены в них воды поилки устраивают на поворачивающихся осях. Общий вид групповых поилок в виде корыта и с шаровыми клапанами фирм «Bonrath» и «Spinder» приведен на рис. 4.12, а отечественной поилки из комплекта оборудования ОС-200 – на рис. 4.13.
Групповая поилка состоит из опорной рамы 2 и чаши 4 с автоматическим устройством 5 подачи воды. Поилку с помощью рукоятки 3 можно поворачивать вокруг осей 6 , очищая ее от застоявшейся и загрязненной воды. В горизонтальном положении поилка фиксируется запорным устройством 1 . Очевидно, поилка в виде корыта с опрокидыванием более предпочтительна, так как она занимает меньшую удельную площадь на голову, легко подвергается очистке, автоматически поддерживает необходимый уровень воды.
Для создания комфортных условий содержания животных ряд зарубежных фирм предлагает щетки для чесания, как пассивные (без привода) плоские, так и активные (с приводом для вращения). Общие виды пассивных и активной щеток приведены на рис. 4.14.
Наиболее простыми являются пассивные щетки. Они безопасны, не потребляют электроэнергию и в то же время обеспечивают комфортные условия для животных.
а
б
Рис. 4.10. Межсекционные ограждения фирмы «Zimmerman»: а – двухсекционное; б – трехсекционное
а б

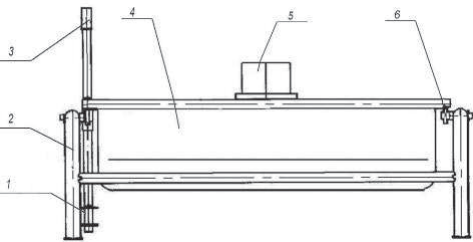

Рис. 4.13. Поилка групповая автоматическая: 1 – запорное устройство; 2 – опорная рама; 3 – рукоятка; 4 – чаша; 5 – автоматический клапан; 6 – опорно-поворотное устройство
