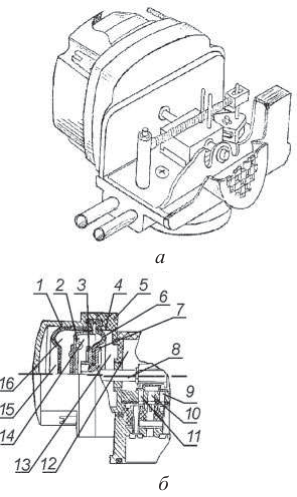

Рис. 5.23. Пульсатор ПГ-2: а – общий вид; б – схема: 1, 4 – мембрана; 2 – регулятор; 3 – фланец; 5 – корпус; 6 – фланец; 7 – шайба; 8 – шток; 9–16 – камеры К1–К8: 9, 11 – рабочие камеры переменного вакуума; 10 – камера постоянного вакуума; 12 – камера атмосферного давления; 13, 15 – камеры переменного вакуума; 14, 16 – гидравличе-
ские камеры
Устройство счета импульсов УУМ-1 состоит из корпуса, в котором смонтированы блок питания с понижающим трансформатором напряжения, микроконтроллера, сигнальных трансформаторов, устройств их питания. На передней панели корпуса устройства имеется шкала индикации. Первая цифра шкалы отображает номер группы и отделена точкой, а остальные показывают сумму счета импульсов, проходящих через датчик, установленный в молочном шланге на выходе из дозатора.
В устройство промывки (рис. 5.26) входят краны молочные 2 , коллекторы 10 и 13 , рама, ванна, труба промывочная 3 , вакуум-провод 4 , разделители 6, 7, 9 , распределители 11 с головками промывочными 12 . Устройство промывки установки АДС-А состоит из одной коллекторной трубы и устройств для подсоединения не 12-ти, а 6-ти доильных аппаратов.
208
Порядок работы. Для под- а б готовки доильной установки к работе устанавливают ее в положение «Промывка», для чего открывают разделители 16 (рис. 5.18) на вакуум-проводе и линиях промывки, а разделители на промывочном трубопроводе 10 над секцией и разделительные вакуумные краны 11 (рис. 5.12) закрывают (задвижку от себя). Включив вакуумные установки, подключают доильные аппараты к молочным кранам устройства проРис. 5.25. Схема работы доильного мывки и промывочным головаппарата с пульсатором попарного кам и устанавливают клапаны доения: а – такт сосания; б – такт коллекторов доильных аппарасжатия; 1 – стакан доильный; 2 – тов в положение «Промывка», коллектор; 3 – шланг молочный; зафиксировав резиновые шай- 4 – пульсатор; 5 – вакуум-провод; 6 – шланги переменного вакуума; бы клапанов в зацепах корпу- 7 – распределитель са. Открывают разделители 15 (рис. 5.18) у промывочной ванны и вакуумный кран 11 молокоопорожнителя (рис. 5.12) и прополаскивают молокосборник секции и молокопровод.

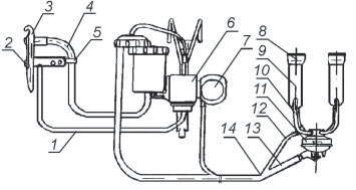

Рис. 5.25. Схема работы доильного аппарата с пульсатором попарного доения: а – такт сосания; б – такт сжатия; 1 – стакан доильный; 2 – коллектор; 3 – шланг молочный; 4 – пульсатор; 5 – вакуум-провод; 6 – шланги переменного вакуума; 7 – распределитель
После окончания прополаскивания производят удаление остатков воды из молокопроводящих путей, для чего отключают доильные аппараты от молочных кранов устройства промывки (закрывают разделители 15 и 16 , снимают два колпака 2 (рис. 5.18), запускают поролоновую губку в каждый тройник, снимают колпак с пыжеулавливателя 9 и извлекают из него поролоновую губку, устанавливают колпак на место, затем опорожняют дозаторы путем поднятия штоков с поплавками вверх до упора, закрывают вакуумный кран молокоопорожнителя и нажимают кнопку на блоке управления молочным насосом 18 до полного опорожнения молокоприемника 11 .
