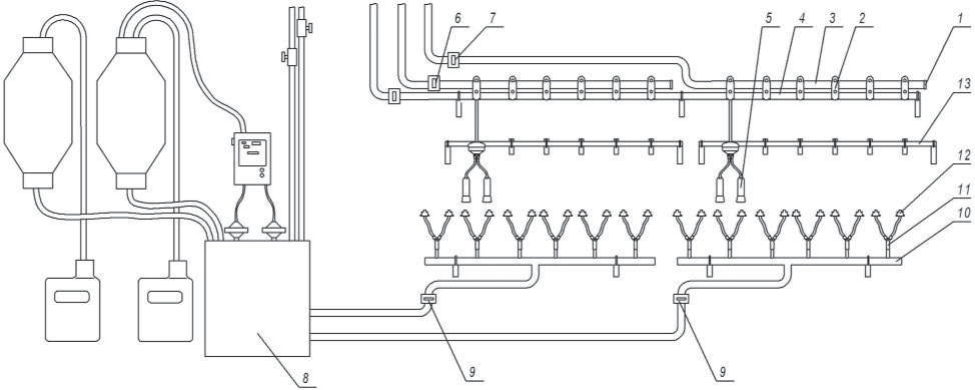

Порядок работы. Для под- а б готовки доильной установки к работе устанавливают ее в положение «Промывка», для чего открывают разделители 16 (рис. 5.18) на вакуум-проводе и линиях промывки, а разделители на промывочном трубопроводе 10 над секцией и разделительные вакуумные краны 11 (рис. 5.12) закрывают (задвижку от себя). Включив вакуумные установки, подключают доильные аппараты к молочным кранам устройства проРис. 5.25. Схема работы доильного мывки и промывочным головаппарата с пульсатором попарного кам и устанавливают клапаны доения: а – такт сосания; б – такт коллекторов доильных аппарасжатия; 1 – стакан доильный; 2 – тов в положение «Промывка», коллектор; 3 – шланг молочный; зафиксировав резиновые шай- 4 – пульсатор; 5 – вакуум-провод; 6 – шланги переменного вакуума; бы клапанов в зацепах корпу- 7 – распределитель са. Открывают разделители 15 (рис. 5.18) у промывочной ванны и вакуумный кран 11 молокоопорожнителя (рис. 5.12) и прополаскивают молокосборник секции и молокопровод.
Рис. 5.25. Схема работы доильного аппарата с пульсатором попарного доения: а – такт сосания; б – такт сжатия; 1 – стакан доильный; 2 – коллектор; 3 – шланг молочный; 4 – пульсатор; 5 – вакуум-провод; 6 – шланги переменного вакуума; 7 – распределитель
После окончания прополаскивания производят удаление остатков воды из молокопроводящих путей, для чего отключают доильные аппараты от молочных кранов устройства промывки (закрывают разделители 15 и 16 , снимают два колпака 2 (рис. 5.18), запускают поролоновую губку в каждый тройник, снимают колпак с пыжеулавливателя 9 и извлекают из него поролоновую губку, устанавливают колпак на место, затем опорожняют дозаторы путем поднятия штоков с поплавками вверх до упора, закрывают вакуумный кран молокоопорожнителя и нажимают кнопку на блоке управления молочным насосом 18 до полного опорожнения молокоприемника 11 .
После этого переводят доильную установку в положение «Доение», для чего закрывают разделители 16 , открывают разделители на промывочном трубопроводе 10 , закрывают разделители 15 , вставляют фильтрующий элемент в фильтр, освобождают клапаны коллекторов доильных аппаратов путем поворота резиновой шайбы, выводя ее из зацепов корпуса, медленно открывают вакуумный кран молокоопорожнителя. Сбросив с помощью ключа показания счетчиков импульсов, приступают к доению.
После окончания доения производят опорожнение молокопроводящих путей от остатков молока, для чего открывают несколько раз крайние молочные краны в каждой ветке по торцам молокопровода и впускают воздух в молокопровод, закрывают разделители 10 на промывочном трубопроводе (у дозатора) и пропускают поролоновую губку (пыж) в молокопровод, которая вытесняет молоко в молокоприемник, откуда оно удаляется насосом.
5.1.5. Доильный агрегат АДМ-8А
В Республике Беларусь доильный агрегат АДМ-8 нашел широкое применение. Он предназначен для машинного доения коров в стойлах и выпускается в двух исполнениях: для обслуживания 100 и 200 коров. Его основные узлы – вакуум-провод 8 , молокопровод 9 , переключатель 10 , устройство подъема 7 , счетчик-дозатор молока 11 , охладитель 12 . Конструктивная схема приведена на рис. 5.27.
Вакуум-провод изготовлен из труб условным диаметром 25 мм (линейные участки) и диаметром 40 или 50 мм (магистральный участок). Молокопровод выполнен из отрезков стеклянных труб, соединяемых между собой молочными кранами или муфтами.
Для пропуска транспортных средств молокопровод имеет подъемные участки, автоматически поднимающиеся с помощью пружин при отключении вакуума и опускающиеся с помощью мембран при его включении.
