Доильная установка состоит из станочного оборудования, молокопровода, вакуум-провода, молокоопорожнителя, доильных аппаратов, устройства промывки и линии обмыва вымени. Кроме того, они могут быть оснащены системой идентификации (опознавания) животных с занесением данных по надою, здоровью животных в компьютер, а также автоматом промывки.
Станочное оборудование состоит из двух секций станков типа «Елочка», симметрично расположенных относительно технологической траншеи.
Каждая секция включает группу станков (доильных мест), которые образованы фигурными ограждениями 9 и 10 . Ограж-

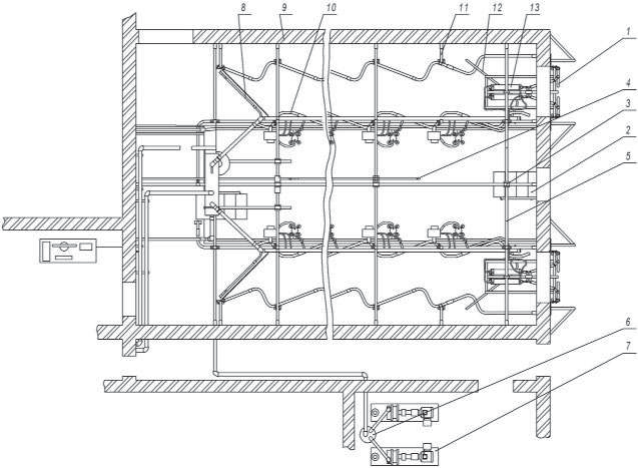

дения 9 крепятся к полу и стенке с помощью Г-образных упоров 11 , а ограждения 10 (рис. 5.29) – к стойкам 20 (рис. 5.28), закрепленным к полу с помощью пят и анкеров. Вверху стойки крепятся к поперечным 5 (рис. 5.29) и продольным связям 19 (рис. 5.28), упирающимся в противоположные стены доильного зала. Станочное оборудование имеет впускные 1 и выпускные ворота 8 (рис. 5.29). Для предотвращения попадания грязи с пола доильного станка в технологическую траншею по краю последней положен металлический бордюр – борт 21 (рис. 5.28) с полимерной накладкой (поручнем).
Вход коров в секцию осуществляется через впускные ворота, приводимые в действие пневмоцилиндрами 13 (рис. 5.28), из технологической траншеи, выход – через выпускные ворота 8 , открываемые и закрываемые вручную (рис. 5.29). Для фиксации коров в секции в определенном положении предусмотрена ограничительная калитка 12 , приводимая в действие также вручную. С двух сторон технологической траншеи установлены лестницы.
Молокопровод 9 (рис. 5.28) состоит из металлических нержавеющих труб, присоединительных штуцеров 5 , разделителей 1 . Трубы молокопровода по длине и на поворотах с угольниками соединены полимерными муфтами, а к молокосборнику – с помощью резиновых муфт. Разделители 1 предназначены для разделения молокопровода 9 и трубопровода промывки 2 .
Вакуум-провод предназначен для подвода вакуумметрического давления к доильным аппаратам, пневмоцилиндрам открытия впускных ворот и снятия доильных аппаратов и состоит из станций насосных СН-60АМ, ресивера 11 , вакуум-регуляторов и четырех вакуумных линий, расположенных вдоль траншеи по две на каждую секцию: для доильных аппаратов 4 и пневмоцилиндров 13 .
Ресивер 11 объемом 0,1 м3 предназначен для сглаживания пульсаций вакуума, создаваемого насосами, а также для распределения вакуума по вакуумным линиям.
216
Для регулирования вакуума в молоковакуумных системах в последнее время на доильных установках устанавливается вакуум-регулятор ВРВ 05 (рис. 5.30). Он состоит из корпуса 2 , камеры 17 , между которыми расположена резиновая мембрана 5 .
