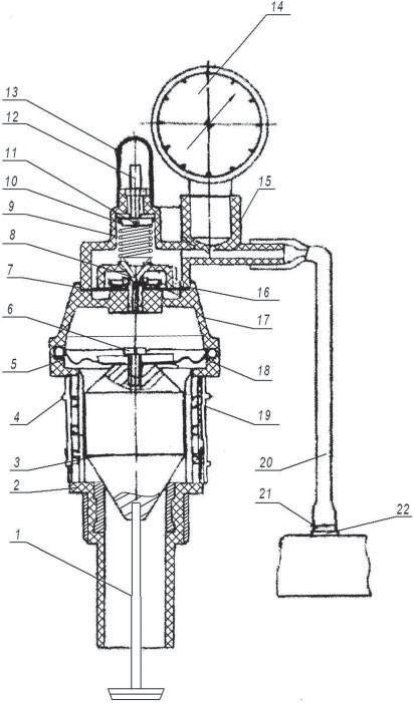

Для регулирования вакуума в молоковакуумных системах в последнее время на доильных установках устанавливается вакуум-регулятор ВРВ 05 (рис. 5.30). Он состоит из корпуса 2 , камеры 17 , между которыми расположена резиновая мембрана 5 .
К последней винтом М5 × 12 и шайбой 18 крепится груз 3 со штоком 1 . На камеру 17 сверху устанавливаются мембрана 7 , шайба 16 и они крепятся гайкой М6.
В камере 17 есть сквозной канал диаметром 2 мм, входная часть которого имеет седло конической формы. Проходное сечение этого канала регулируется конусом иглы 8 . Пружина 9 прижимает винтом регулирующим 12 иглу 8 к мембране 5 и седлу камеры 17 . Усилие пружины к ним регулируется винтом регулирующим 12 , закрытым колпаком 13 .
Работающий с постоянной производительностью вакуумный насос откачивает из вакуум-провода воздух, поступающий через фильтр 19 из окружающего пространства, создавая в вакуумной полости и в управляющей камере разрежение, определяемое усилием сжатия пружины 9 . При подключении (отключении, спадании) доильных аппаратов или других потребителей вакуум в вакуумной линии изменяется, и это изменение вызывает перемещение управляющих мембран 5, 7 и, соответственно, открытие и закрытие иглой 8 проходного сечения канала.
Устройство молокоприемника, предохранительной камеры, молочного насоса и фильтра такое же, как и у доильных установок АДС, АДС-А, УМД-200.
Аппарат доильный состоит из подвесной части, устройства (модуля) управления процессом доения и снятия доильного аппарата 16 (рис. 5.28), комплекта шлангов и присоединительных деталей.
Модуль управления доением (рис. 5.31) состоит из стойки 6 и установленных на ней блока клапанов 7 , устройства управления 4 , потокомера 3 . К секции доильного станка крепится цилиндр 1 . Для присоединения модуля к ограждению доильного места служат кронштейны. Внутри стойки 6 проведены шланги и кабели. На стенке траншеи доильного зала установлен счетчик 2 .
Блок клапанов имеет пять электромагнитных клапанов (рис. 5.32), управляемых работой устройства управления. Он состоит из платы 4 , крышки 1 , корпуса клапана 8 , якоря 7 , сердечника 10 , сетки 3 , резиновых колец 6 , 9 , 11 , фильтра блока клапанов 5 . Схема соответствия клапанов и разъемов блока клапанов приведена на рис. 5.33.
Потокомер (рис. 5.34) состоит из камеры 4 , крышек 5, 6, 9 , скобы 3 , держателя 2 , датчика 1 , поплавка 11 , втулки 10 , мембраны 7 и штуцера 8 .
Потокомер определяет продолжительность процесса доения. При всплытии поплавка в камере датчик посылает сигнал в устройство управления о продолжении доения, при недостаточном поступлении молока в потокомер поплавок опускается и дает сигнал о проведении додоя и снятии доильного аппарата.
