а
б

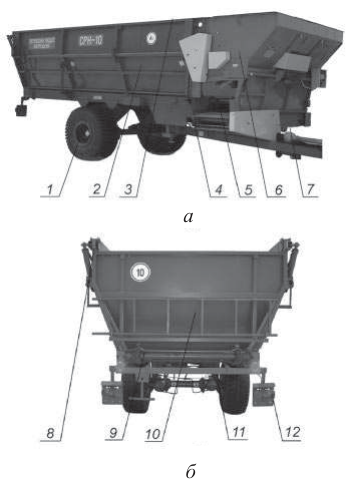

Рис. 5.53. Смеситель-раздатчик кормов СРК-10: а – вид сбоку; б – вид сзади; 1 – ходовая система; 2 – боковой борт; 3 – надставной борт; 4 – рама; 5 – приставка для раздачи кормов; 6 – бункер для высокоэнергетических кормов; 7 – трансмиссия; 8 – гидропривод; 9 – продольный транспортер; 10 – задний борт; 11 – тормозная система; 12 – электрооборудование
Бункер для стебельчатых кормов состоит из бокового и задних бортов с расположенным в нижней части продольным цепочно-планчатым транспортером, а впереди находится приставка для раздачи кормов.
Продольный транспортер состоит из двух цепей, соединенных между собой планками при помощи скоб и гаек, ведущего вала со звездочками, натяжной оси со звездочками и передачи. Привод планетарного редуктора осуществляется от реверсируемого планетарного гидромотора, работающего от гидросистемы трактора. Продольный транспортер является механизмом разгрузки бункера стебельчатых кормов. Приставка для раздачи кормов состоит из двух бо-
ковин переднего борта, поперечного цепочно-планчатого транспортера, рамы, двух ворошилок. Поперечный транспортер выгружает корм в кормушки или на кормовой стол.
Бункер для высокоэнергетических кормов состоит из сварной емкости, крышки с открывающимся люком, двух шнеков, расположенных в нижней части емкости. На днище емкости, по центру и в начале, имеются выгрузные окна, перекрываемые основной и дополнительной дозирующими заслонками. Бункер высокоэнергетических кормов связан с приставкой для раздачи
276
кормов через тензодатчики. Он предназначен для приема высокоэнергетических кормов и дозированной выдачи их на поперечный транспортер.
Порядок работы. Смеситель-раздатчик загружают погрузчиком стебельчатыми кормами, а затем высокоэнергетическими. После этого смеситель-раздатчик доставляет корм к животным. До начала раздачи оператор устанавливает шибер бункера для высокоэнергетических кормов на необходимую норму выдачи. При подъезде к кормушкам оператор включает вначале поперечный транспортер, ворошилки и шнеки, а затем продольный транспортер, который подает стебельчатые корма к ворошилкам, разрыхляющим подаваемую массу кормов и сбрасывающим ее в поперечный транспортер. Поверх стебельчатых кормов на поперечный транспортер подаются высокоэнергетические корма, в результате чего получается кормосмесь в виде «слоеного пирога». При необходимости выгрузки стебельчатых кормов через задний борт включается реверс продольного транспортера.
5.5.4. Раздатчик-смеситель кормов РСК-12
Кормораздатчик предназначен для измельчения, смешивания из нескольких компонентов, транспортировки и раздачи в кормушки или на кормовой стол сбалансированного корма.
Его используют для работы в животноводческих помещениях с шириной проезда не менее 2300 мм и высотой не менее 2550 мм при ширине кормового прохода не менее 2100 мм. Агрегатируется с колесными тракторами класса 1,4, имеющими выводы гидросистемы, пневмопривод тормозов, ВОМ, розетку для подключения светосигнального оборудования и тягово-сцепное устройство ТСУ-2 (гидрокрюк) или ТСУ-2В (вилка).
Кормораздатчик (рис. 5.54) состоит из бункера 1 , шасси 4 , выгрузного транспортера 6 , выгрузного лотка 8 , гидропривода 5 , тормозной системы 9 , электрооборудования 10 и устройства для контроля количества загружаемых компонентов 2 .
а
б
Рис. 5.54. Кормораздатчик РСК-12: а – вид спереди и с левого бока ; б – вид сзади и с правого бока; 1 – бункер; 2 – устройство для контроля количества загружаемых компонентов; 3 – трансмиссия; 4 – шасси; 5 – гидропривод; 6 – транспортер выгрузной; 7 – измельчающие шнеки; 8 – лоток; 9 – система тормозная; 10 – электрооборудование
В бункере на четырех опорах расположены два горизонтальных шнека 7 с ножами. Шнеки предназначены для измельчения и смешивания кормовых компонентов и подачи их к выгрузным окнам. На переднем борту бункера смонтирована трансмиссия 3 , которая предназначена для передачи крутящего момента от ВОМ трактора к измельчающим шнекам 7 . Трансмиссия состоит из вала с предохранительной муфтой, двухступенчатого планетарного редуктора, цепных передач и натяжных устройств. На боковых бортах бункера имеются окна для выгрузки готовой кормовой массы в кормушки (транспортером) или на кормовой стол (через лоток). Транспортер выгрузной установлен на бункере с правой стороны и предназначен для раздачи корма в кор-
мушки высотой до 750 мм. Устройство транспортера 6 и лотка 8 выгрузных такое же, как и в других кормораздатчиках. Привод выгрузного транспортера, открытие и закрытие шиберов выгрузных окон осуществляется от гидросистемы трактора, привод измельчающе-смешивающих шнеков – от ВОМ трактора.
Порядок работы. Последовательность и процесс загрузки компонентов корма, измельчения, смешивания и доставки корма к месту раздатчика те же, что и у кормораздатчика СРК-10. При раздаче корма в кормушки включается выгрузной транспортер и открывается шибер выгрузного окна, а при раздаче на кормовой стол откладывается выгрузной лоток и открывается шибер.
