а
б

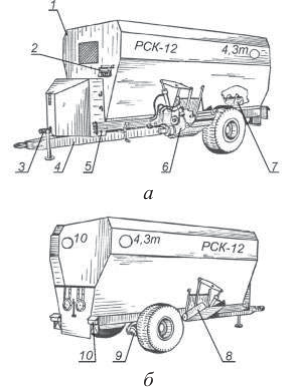

Рис. 5.54. Кормораздатчик РСК-12: а – вид спереди и с левого бока ; б – вид сзади и с правого бока; 1 – бункер; 2 – устройство для контроля количества загружаемых компонентов; 3 – трансмиссия; 4 – шасси; 5 – гидропривод; 6 – транспортер выгрузной; 7 – измельчающие шнеки; 8 – лоток; 9 – система тормозная; 10 – электрооборудование

В бункере на четырех опорах расположены два горизонтальных шнека 7 с ножами. Шнеки предназначены для измельчения и смешивания кормовых компонентов и подачи их к выгрузным окнам. На переднем борту бункера смонтирована трансмиссия 3 , которая предназначена для передачи крутящего момента от ВОМ трактора к измельчающим шнекам 7 . Трансмиссия состоит из вала с предохранительной муфтой, двухступенчатого планетарного редуктора, цепных передач и натяжных устройств. На боковых бортах бункера имеются окна для выгрузки готовой кормовой массы в кормушки (транспортером) или на кормовой стол (через лоток). Транспортер выгрузной установлен на бункере с правой стороны и предназначен для раздачи корма в кор-

мушки высотой до 750 мм. Устройство транспортера 6 и лотка 8 выгрузных такое же, как и в других кормораздатчиках. Привод выгрузного транспортера, открытие и закрытие шиберов выгрузных окон осуществляется от гидросистемы трактора, привод измельчающе-смешивающих шнеков – от ВОМ трактора.

Порядок работы. Последовательность и процесс загрузки компонентов корма, измельчения, смешивания и доставки корма к месту раздатчика те же, что и у кормораздатчика СРК-10. При раздаче корма в кормушки включается выгрузной транспортер и открывается шибер выгрузного окна, а при раздаче на кормовой стол откладывается выгрузной лоток и открывается шибер.

5.5.5. Измельчители-смесители-раздатчики кормов ИСРК-12, ИСРК-12Ф, ИСРК-12Г

Для транспортирования, измельчения, смешивания и раздачи кормов предназначены измельчители-смесители-раздатчики кормов ИСРК-12, ИСРК-12Ф, ИСРК-12Г. Измельчение, смешивание и подача массы происходит посредством двух продольных винтовых шнеков с ножами на поперечный транспортер или лоток, в кормушки или на кормовой стол. Кормораздатчик ИСРК-12Ф дополнительно оснащен фрезерным оборудованием, предназначенным для загрузки травяного и кукурузного силоса. Кормораздатчик ИСРК-12Г дополнительно оснащен грейферным погрузчиком для загрузки волокнистых и прессованных кормов (сена, соломы и т. п.). Машина агрегатируется с колесными тракторами тягового класса 1, имеющими ВОМ, выводы электрооборудования и пневмопривод тормозов.

Кормораздатчики состоят из тягового устройства, бункера, шнекового рабочего органа, весового механизма, механизма раздачи кормов, привода рабочих органов, тормозной и гидравлический систем, оси тормозной с колесами грейферного оборудования и загрузной фрезы.

Бункер в горизонтальной плоскости имеет прямоугольную форму, а в вертикальной поперечной плоскости – призматическую с расширением вверх. На передней стенке бункера закреплен масляный бак и гидросистемы машины, дисплей весового механизма, управление рабочими органами. Имеется также смотровая площадка и лестница для подъема на площадку. Сзади бункера есть решетчатое окно для возможности загрузки вручную различных сыпучих добавок и премиксов. В нижней призматической части бункера по его оси установлено два смешивающе-измельчающих шнека. Для доизмельчения массы по всей длине витков шнеков установлены ножи с волнистой кромкой лезвия с насечкой.

Для смешивания компонентов корма каждый шнек имеет противоположную навивку витков, обеспечивающих транспортирование смешиваемых компонентов в середину. В средней

части шнеков имеются лопасти, направляющие потоки массы вверх.

Слева по ходу кормораздатчика, в средней части бункера, установлен выгрузной скребковый транспортер с гидроприводом. Угол наклона транспортера (высота выгрузки массы в кормушки) регулируются гидроцилиндром, а норма выдачи кормосмеси – шиберной заслонкой выгрузного люка, открываемой с помощью гидроцилиндра. Величина открытия шиберной заслонки контролируется визуально по положению рычага, связанного со штоком гидроцилиндра, и меткам, нанесенным на специальной линейке, закрепленной на передней стенке бункера. В транспортном положении транспортер фиксируется в вертикальном положении. Подъем и опускание лотка производятся вручную: регулировка нормы выдачи осуществляется так же, как и на выгрузном транспортере.

Весовой механизм состоит из нагрузочного устройства, управляющего контроллера и коммутационных связей. Измерительная система имеет ручной режим настройки, автоматический режим взвешивания с высвечиванием показаний на индикаторе дисплея, блокировку системы взвешивания при переездах агрегата к местам дозагрузки.

Привод рабочих органов кормораздатчика осуществляется от главного реверсивного редуктора, установленного в передней части бункера, привод шнеков – цепными передачами, а остальных рабочих органов – с помощью автономной гидросистемы, включающей гидронасос и гидромотор привода шнеков и наклона транспортера, гидробак, гидрораспределители, контрольные приборы и предохранительную арматуру. Передача мощности от ВОМ должна быть 540 мин^–1 для всех моделей или 1000 мин^–1 для моделей ИСРК-12 и ИСРК-12Г в зависимости от характера кормов.

Порядок работы. Приготовление и раздача корма происходят следующим образом: кормораздатчик используется только внутри зоны фермы, так как не предназначен для передвижения по дорогам общего назначения и агрегатируется с тракторами класса 1,4.
