Технологическое оборудование для производства молока

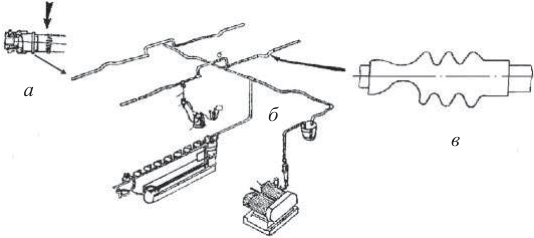

Рис. 6.32. Нарушение требований на монтаж рабочих ветвей вакуум-провода: а – соединение труб вакуум-провода электро- и газосваркой; б – прогибы отдельных ветвей вакуум-провода; в – соединение труб вакуум-провода резиновыми муфтами или шлангами

локопровод, молокосборник, главные вакуумные регуляторы, дифференциальные клапаны. Последние, как правило, бывают установлены на переходе от главной вакуумной магистрали к вакуум-магистралям коровника и обеспечивают в молокопроводе более глубокий вакуум, чем в вакуумной сети коровника за счет груза, подвешенного к клапану. Работники по эксплуатации, не желая «возиться» с этим участком вакуум-провода,

Рис. 6.33. Подключение молокосборника: а – правильное (при помощи разделителя); б – неправильное (при помощи водяного вентиля)

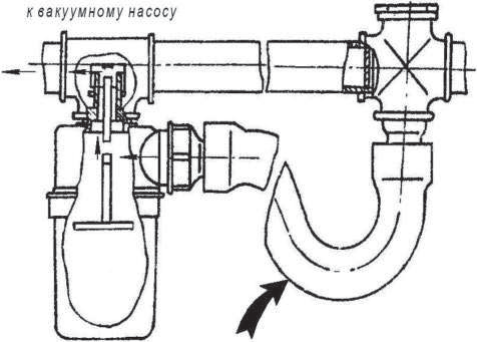

при проведении реконструкции оставляют дифференциальные клапаны на основной вакуумной магистрали (рис. 6.34). Разница вакуумов была необходима для улучшения условий транспортирования молока по молокопроводу в молокосборник воздухоразделителя. Во время доения при падении вакуума в вакуум-проводе коровника за счет поступления воздуха через пульсаторы аппаратов восстанавливалась разность вакуумов: повышение давления в ва-

куумной линии приводило к закрытию клапана и избыток воздуха отсасывался в главную вакуум-магистраль. После реконструкции необходимость создания разницы вакуумов отпадает. Оставить дифференциальный клапан в вакуум-проводе означает на деле возникновение дополнительных работ по его эксплуатации: регулирование числа грузов в зависимости от величины вакуума, степени износа вакуумного насоса, периодическое удаление из колпаков и пластмассовых трубок пыли и грязи и других побочных элементов окружающей среды животноводческих помещений (при его наличии невозможно промывать вакуум-провод). В отдельных хозяйствах слесари загружают их дополнительными грузами, что еще более ухудшает вакуумные режимы, так как участок трубы, ведущий к кресту, заглушен (эту особенность знает не каждый слесарь на животноводческой ферме). И если даже в этих условиях грамотные слесари убирают грузы и стержень с клапаном, то условия для работы этого участка вакуум-провода остаются крайне тяжелыми: на коротком отрезке остаются два дросселирующих сужения: одно – в колпаке, второе – в кресте. Это вызывает озабоченность обслуживающего персонала и инженерно-технических работников, требует разбирательства и затрат времени для выяснения причины снижения устойчивого вакуума.

Для установки вакуумных кранов в трубах вакуум-провода для доильных установок с доением в ведра сверлят отверстия диаметром 10 мм под углом 30° вверх от горизонтали с использованием кондуктора. Однако наблюдаются две характерные ошибки монтажа вакуумных кранов в доильных установках с доением в ведра: краны устанавливают вертикально вверх или, наоборот, вертикально вниз (рис. 6.35). В первом случае основной недостаток заключается в том, что сплющивается вакуумный шланг к доильному ведру в месте перегиба возле вакуумного крана. Этим самым ухудшаются условия отсасывания воздуха из ведра и сосковой резины, а значит, и режимы доения. Изменение вакуумных режимов доения во втором случае объясняется тем, что скапливающаяся грязь в вакуум-проводе забивает со временем отверстия, ведущие к вакуумному крану, что нарушает режимы доения.

Несоблюдение требования размещения отверстий под молочно-вакуумные краны по длине вакуум-провода по одной линии приводит к смещению и перекрытию отверстий при повороте участка стеклянных труб молокопровода относительно вакуум-провода. На практике нередко отверстия под молочно-вакуумные краны оказываются заниженными по диаметру (рис. 6.36) по забывчивости или незнанию слесарей-монтажников, что не удовлетворяет техническим требованиям. Размер поперечного сечения вакуумных шлангов рассчитывается таким образом, чтобы обеспечивать удаление заданного количества воздуха. Малое поперечное сечение отверстия ухудшает вакуумный режим и условия молоковыведения. В этом случае изменение вакуумного режима работы доильных аппаратов происходит потому, что молоко, протекая от коллектора по молочному шлангу, перекрывает его поперечное сечение и ухудшает отсос воздуха из подсоскового пространства доильных стаканов. Чем выше поднимается молоко по молочному шлангу, тем больше колебания вакуума в подсосковом пространстве доильных аппаратов. Невертикальность установки кранов еще больше усиливает эти явления (рис. 6.36), так как поток молока в молокопроводе перекрывает отверстие молочного шланга и ухудшает условия выведения молока из молочного шланга.
