| Оборудование / прибор / приспособление / инструмент | Марка, тип, ГОСТ | Количество на ПТО, шт. |
|---|---|---|
| Кисть | ГОСТ 10597-80 | 2 |
| Ведро | ГОСТ 20558-826 | 1 |
| Шприц рычажный плунжерный | ТУ 37.001.424-82Е | 1 |
| Емкость КС-20 | ГОСТ 5105-82 | 2 |
| Лампа паяльная | ЛП-2 | 1 |
| Набор инструмента | ПИМ-582А | 2 |
| Набор сменных головок | – | 1 |
| Комплект пробойников | – | 1 |
| Тиски слесарные поворотные | ГОСТ 4045-75Е | 2 |
| Трубоприжим до 4’’ | – | 1 |
| Труборез от ½ до 2’’ | – | 1 |
| Клупп ½ – 2’’ | – | 1 |
| Ключи трубные | – | |
| 7813-0001 | – | 1 |
| 7813-0003 | – | 1 |
| 7813-0004 | – | 1 |
| 7813-0021 | – | 1 |
| Кувалда 5 кг | – | 1 |
| Пила-ножовка | – | 1 |
| Топор столярный А2 | – | 1 |
| Лом обыкновенный | ГОСТ 1405-83 | 1 |
| Линейка измерительная | – | 1 |
| Рулетка | – | 1 |
| Устройство определения состояния соско- вой резины | – | 1 |
| Индикатор определения технического состо- яния вакуумных систем доильных установок | КИ-4840 | 1 |
| Приспособление для обрезки сосковой ре- зины с ручным приводом | – | 1 |
| Устройство для дефектовки сосковой резины | 8727-17 | 1 |
| Набор ершей, щеток и приспособлений для чистки и мойки доильной аппаратуры | – | 1 |
| Электродрель | – | 1 |
| Комплект сверл Ø 3,2–20,0 | – | 1 |
| Комплект круглых плашек М6-М20 | – | 1 |
| Комплект метчиков М5-М20 | – | 1 |
| Окончание табл. 8.4 | ||
|---|---|---|
| Оборудование / прибор / приспособление / инструмент | Марка, тип, ГОСТ | Количество на ПТО, шт. |
| Вакуумметр образцовый | ВО 1226 | 1 |
| Термометр ртутный | ТЛ-7 ГОСТ 215-73 | 1 |
| Перчатки резиновые диэлектрические | – | 1 |
| Очки защитные | – | 1 |
| Коврик диэлектрический | ГОСТ 4997-75 | 1 |
| Лестница-стремянка | – | 1 |
| Огнетушитель | – | 1 |
| Ящик для песка | – | 1 |

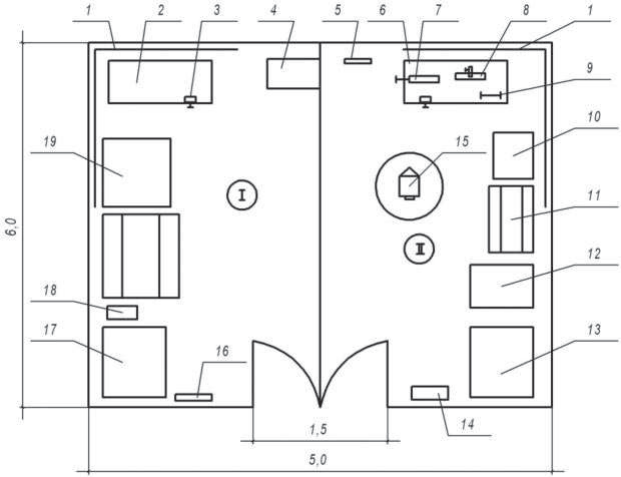

На рис. 8.1 представлена планировка пункта технического обслуживания фермы КРС на 400 голов.
Для обеспечения бесперебойной работы оборудования ферм слесарь должен хорошо знать порядок и способы (правила и технологию) его технического обслуживания, чтобы наиболее эффективно и с минимальными затратами времени выполнять работы. Техническое обслуживание доильной установки следует проводить в определенной последовательности, чтобы лучше организовать распорядок дня, а также выработать навыки, как при выполнении операций, так и в очередности проверки доильной установки.
Допустимые значения основных параметров технического состояния элементов доильных установок приведены в табл. 8.5, а рекомендуемый постоянный запас деталей на пункте технического обслуживания фермы для доильных установок – в табл. 8.6.
Таблица 8.5. Допустимые значения основных параметров технического состояния элементов доильных установок
| Основные требования | Допустимые значения |
|---|---|
| Вакуумные насосы РВН-40/350, | УВБ-02.00, УВА-11.000, РВН-40/180 |
| Вращение ротора | Свободное от руки |
| Натяжение приводных ремней | Прогиб 10 мм при усилии 39,2 Н (4 кг·с) |
| Температура корпуса после 1,5–2,0 ч работы при вакууме 53,2 кПа (400 мм рт. ст.) | Не выше 353 К (80 ºС) |
| Производительность, м 3/ч (при номи- нальном тепловом режиме 323–333 К (50–60 ºС) | Снижение не более 20 % от номинального значения |
| Номинальные и допустимые значения производительности насосов: УВБ-02.000 | (60) 48 м 3/ч |
| УВА-11.000 | (45) 36 м 3/ч |
| РВН-40/350 | (40) 32 м 3/ч |
| РВН-40/180 | (30) 24 м 3/ч |
