Лучшим по тепловым характеристикам для Сибири является конструктивное решение для коровников с привязным содержанием и телятников– здание с чердаком (рис.7). При этом создается возможность забирать наружный воздух из межкрышного пространства. Поступающий снаружи в это пространство воздух нагревается за счет контактной передачи тепла через потолок из помещения, а также тепла солнечной радиации через кровлю. При этом происходит рекуперация тепла, т. е. воздух, поступающий в помещение, предварительно подогревается теплом, которое теряет помещение.
Учитывая, что приток воздуха из межкрышного пространства обеспечивает также локализацию подачи воздуха (рис.8-9), воздухообмен соответственно будет гораздо меньше нормируемого и составит не более 6 м3 /ч на центнер массы животного. Для повышения устойчивости от «опрокидывания» режима работы, вытяжные шахты целесообразно снабжать дефлектором.
При подаче воздуха из межкрышного пространства его скоростной режим в зоне нахождения животных не нарушается (рис. 8, 9).

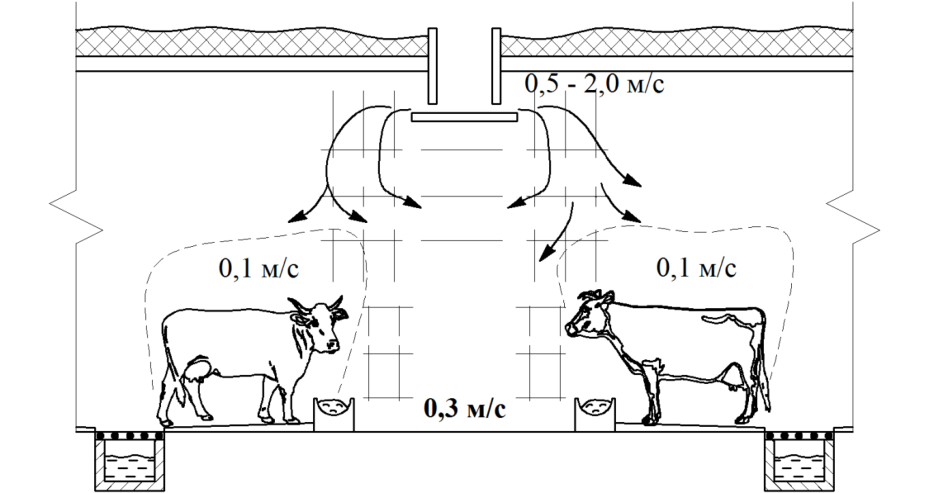

от потолочного приточного патрубка в поперечном направлении помещения

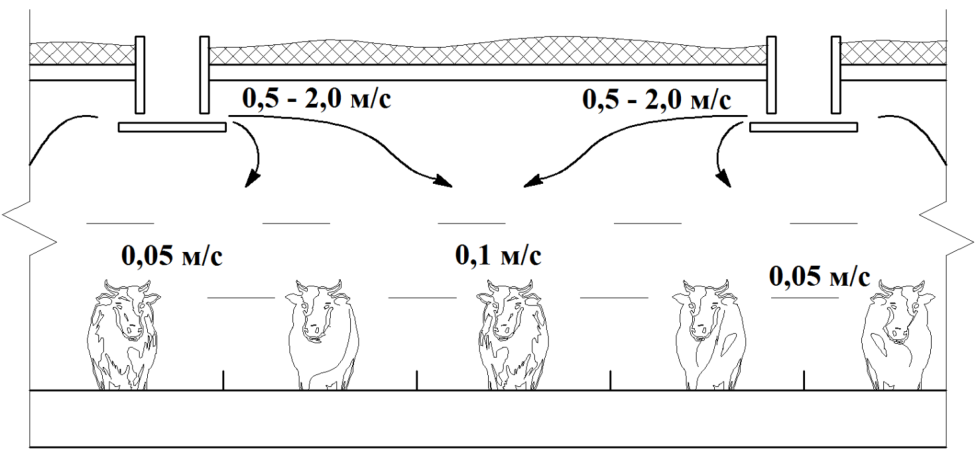

от потолочного приточного патрубка в продольном направлении помещения

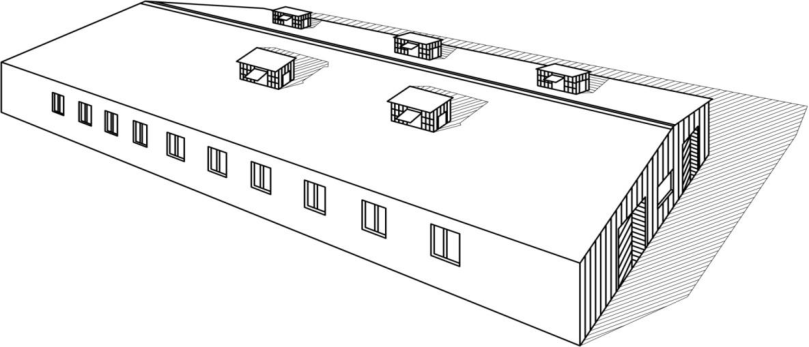

В зданиях с совмещенным перекрытием наряду с шахтами применяют и фонари. Опыт многолетней эксплуатации вентиляционных и вентиляционно – световых фонарей в зданиях с совмещенным перекрытием ( моноблоки для КРС на откорме) показал, что более эффективны для условий Сибири вентиляционно - световые фонари малых размеров (локальные) 1,2х6,0 м, рассредоточенные по всей площади крыши (рис. 10).
В отличие от малых (локальных) фонарей, монофонарь, расположенный по коньку здания, не поддается управлению по расходу воздуха. Как отмечалось выше, предусмотренные в зарубежных проектах системы автоматического регулирования не предназначены для эксплуатации в условиях Сибири.

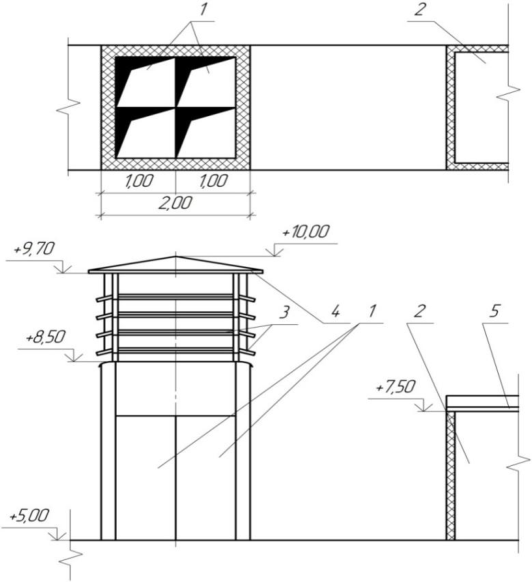

Установлено, что возможна замена вытяжных систем многосекционной моношахтой (рис. 11).
-
в комбинации с фонарем: 1 - секции моношахты;
-
2 - фонарь вентиляционно-световой; 3 - решетка жалюзийная;
- 4 - крышка шахты; 5 - щель в фонаре
