обеспечивается и корректировка расхода воздуха, забираемого из межкрышного пространства.
Конструктивно вытяжные шахты хорошо проработаны, и методика их расчета изложена в общедоступной литературе. Нами разработана номограмма для практических расчетов конструктивных параметров вытяжной шахты и их количества при заданном воздухообмене (рис. 14).
Конструктивно вытяжные шахты хорошо проработаны, и методика их расчета изложена в общедоступной литературе. Нами разработана номограмма для практических расчетов конструктивных параметров вытяжной шахты и их количества при заданном воздухообмене.
Номограмма построена на основе расчета по результатам теоретического анализа и экспериментальных материалов. Она позволяет графическим методом определить площади сечения вентиляционных устройств – Fотв, м2 .
Исходными данными для вычислений по номограмме являются высота вентиляционных шахт, м – Нш, разность температур наружного и внутреннего воздуха,о С – Δt, воздухообмен помещения м3 /ч – Q, скорость воздуха в сечении вентиляционной шахты, м/сек – V.
При проверке производительности существующих шахт исходными данными являются высота шахты, м – Нш, площадь сечения м2 – Fотв. и разность температур,о С – Δt.

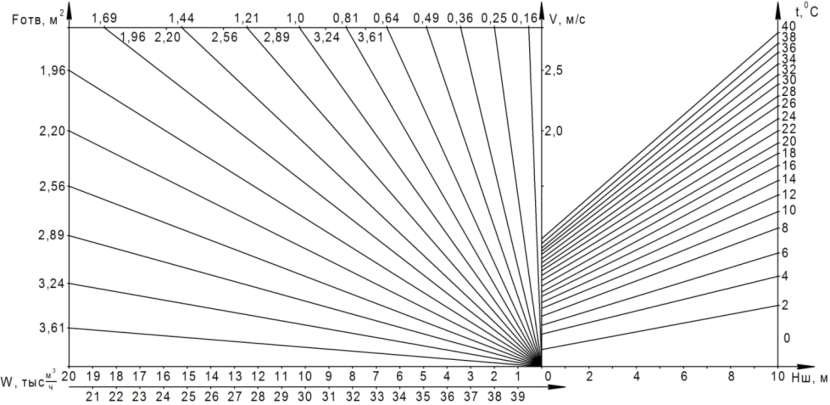

Методика расчета . На оси Нш (рис. 14) через точку, соответствующую значению высоты шахты, проводим прямую, параллельную оси V до пересечения с линией данной разности температур. Через точку пересечения проводим
горизонтальную прямую до пересечения с прямой, проведенной параллельно оси V из точки, соответствующей значению воздухообмена на оси Q.
Полученная точка пересечения будет определять значение Fотв. - площадь сечения отверстия.
Погрешность при определении воздухообмена посредством вентиляционных устройств с естественным побуждением воздуха по предлагаемой номограмме наблюдается только в сторону увеличения воздухообмена, так как номограмма построена без учета влияния скорости ветра.
Номограмма позволяет без расчета проверить действующую систему вентиляции и подобрать размеры новых вентиляционных шахт.
Подобрав и рассчитав вытяжные шахты, определяем для них конструктивные параметры автоматических регуляторов расхода воздуха.
8. Конструктивные особенности вытяжных и приточных устройств с естественным побуждением воздуха
Не вызывает сомнений необходимость установки в любых типах животноводческих помещений вытяжных шахт в их классическом исполнении, но с использованием новых конструкционных материалов (рис 15). При использовании жалюзийных решеток не следует забывать о необходимом разрыве между колпаком (крышкой) и верхним основанием шахты, составляющим 60% от ширины последней, а также герметичности и утеплении ее стенок. Уменьшение расстояния между зонтом и верхним основанием шахты не позволяет реализовать возможную производительность шахт. Зонт желательно выполнять четырехскатным, с напуском по 0,1м с каждой стенки шахты и углом наклона его сторон наружу 5–7о . Ширина реек жалюзийной решетки 0,06м при толщине 0,02м. Рейки устанавливаются под углом 3 – 5о , достаточным для стока воды от дождя. Рейки устанавливаются в пазы вертикальных стоек с шагом 0,06м и последующим их креплением через стойку саморезами.
Угол наклона сторон зонта и реек решеток не только предотвращают попадание воды в шахту и помещение, но и в период ветра обеспечивают уменьшение давления над верхним основанием шахты.
Поэтому правильно выполненная вентиляционная шахта производит вытяжку воздуха при температуре наружного воздуха более высокой, чем температура воздуха в помещении (не только за счет высотного перепада между основаниями шахты и разницы плотностей воздуха, но и за счет эжекции).

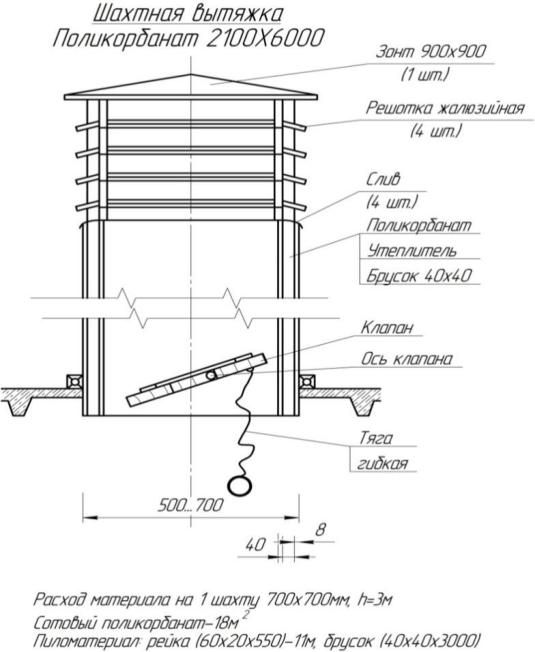

Рисунок 15 – Шахта вытяжная
Верхнее основание шахты под жалюзийными решетками необходимо снабдить сливами из железа оцинкованного или с полимерным покрытием. Более эффективным устройством для обеспечения устойчивой работы вытяжной шахты является дефлектор (рис. 16).

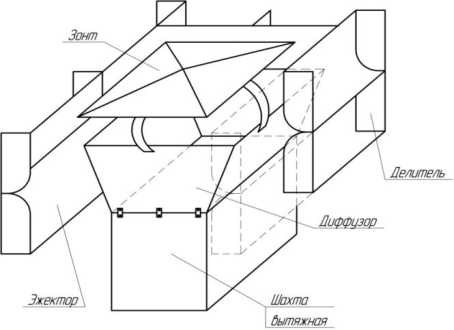

Дефлектор для вытяжной шахты состоит диффузора, который нижним основанием крепится к верхнему основанию шахты. Над верхним основанием
