Рисунок 15 – Шахта вытяжная
Верхнее основание шахты под жалюзийными решетками необходимо снабдить сливами из железа оцинкованного или с полимерным покрытием. Более эффективным устройством для обеспечения устойчивой работы вытяжной шахты является дефлектор (рис. 16).
Дефлектор для вытяжной шахты состоит диффузора, который нижним основанием крепится к верхнему основанию шахты. Над верхним основанием
диффузора с зазором жестко закреплен зонт, предотвращающий попадание атмосферных осадков в шахту. Диффузор с зазором охвачен обечайкой в форме биконусной геометрической фигуры, где конуса соединены большими основаниями выполненными в виде правильных многоугольников (в данном случае квадрат). (Пояснение: – конус и пирамида – это частные случаи обобщенного конуса, основанием которого может быть любая плоская фигура. В данном случае обобщенный конус представлен в виде усеченной правильной пирамиды). Причем боковые грани выполнены в виде криволинейных плоскостей и имеют общие ребра.
На каждой из граней перпендикулярно им и основаниям закреплены, по крайней мере, три пластины, две из которых расположены по ребрам, а, по крайней мере, одна непосредственно на грани (в данной конструкции одна пластина расположена в середине грани по ее длине). Количество пластин зависит от габаритов дефлектора. Рекомендуемое расстояние между пластинами не более 0,4м. Работа дефлектора происходит следующим образом. При набегании потока воздуха на грань обечайки последний, посредством вертикально установленной пластины, изменяет свое направление с горизонтального на вертикальное.
Причем, по линии соединения оснований конусов происходит разделение направления потоков на противоположное относительно один другого. В нижней части обечайки поток отклоняется вниз, а в верхней вверх. Этим создается разряжение над и под дефлектором, обеспечивающее дополнительные причины к движению воздуха в шахте.
В отличии от общепринятых на промышленных предприятиях цилиндрических дефлекторов «Цаги», предлагаемый дефлектор эффективнее использует обечайку за счет установки отклоняющих поток воздуха пластин.
Предлагаемый типоразмерный ряд дефлекторов (шахты с верхним основанием от 300300 до 10001000 мм) обеспечен рабочей документацией на изготовление.
Создавая разряжение в помещении, вытяжные шахты обеспечивают условие для поступления воздуха в помещение. При неорганизованном воздухообмене воздух поступает за счет инфильтрации и в период открытия дверей и ворот, что в большинстве случаев вредно. Польза может быть только при отсутствии приточных устройств. Аналогией может служить выполнение печи с вытяжной трубой, но без поддувала. Топливо не будет эффективно гореть из-за дефицита кислорода, а об управлении режимом горения и говорить не приходится. Животным для протекания окислительных процессов также необходим кислород, причем подача его, как ранее было доказано, должна происходить в зону дыхания.
Для этой цели и было разработано приточное устройство для помещения с чердаком, устанавливаемое в потолке (см. рис. 7, 13). Радиус действия одного устройства не менее 3 м (см. рис. 8, 9).

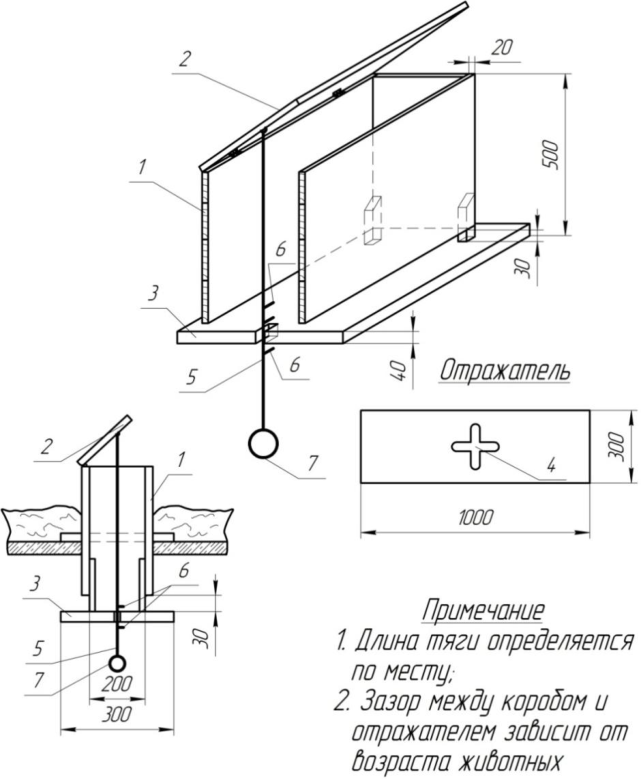

Устройство (рис. 17) состоит из короба 1, верхнее основание которого снабжено шарнирно закрепленной крышкой 2, а к нижнему основанию с зазором также шарнирно прикреплен отражатель 3 с крестообразной прорезью 4 в центре. Полость короба 1, через которую проходит тяга 5, одним концом шарнирно прикрепленная к крышке 2 и имеющая перпендикулярно расположенные упоры 6 на участке перемещения в прорези 4.обеспечивает сообщение межкрышного пространства с помещением. Другой конец вышеназванной тяги 5, находящийся в помещении, для удобства управления снабжен ручкой в виде кольца 7.
Работа с устройством заключается в следующем. В переходные периоды года (весна, осень) необходим максимальный воздухообмен. Для этого тягой 5 посредством ручки 7 поднимаем крышку 2 на максимальную величину. Тяга 5 посредством нижнего упора 6 фиксируется в прорезе 4 отражателя 3, причем отражатель 3 также полностью открыт.
