единены и между собой, по линии ребер. Ребра выполнены в виде дуг с центром радиуса кривизны, лежащим на оси крепления створки 3. При этом, вышеуказанная ось снабжена установленным на рычаге грузом 1, обеспечивающим уравновешивание створки 3.
Регулятор работает следующим образом. При минимальном перепаде давлений между входом и выходом вытяжной шахты створки 3 не уменьшают живого сечения отверстий на плоских и криволинейных стенках 2 и 4. При достижения перепада давлений, достаточного для создания средней скорости в шахте, большей, чем минимально достаточная для обеспечения требуемого газового режима в помещении, створки 3 поворачиваются на определенный угол. Отверстия на плоских и криволинейных стенках 2и 4 частично прикрываются, соответственно уменьшается живое сечение на входе шахты. Уменьшение общей площади отверстий пропорционально возрастанию скорости движения воздуха в шахте, что и обеспечивает стабилизацию расхода воздуха.
Для повышения чувствительности подвижного регулирующего элемента в регуляторах с большими габаритами и малым перепадом давлений возможна установка последних не на осях, а на призмах, что максимально снижает сопротивление. Также для повышения чувствительности возможно искривление створки навстречу воздушному потоку. Это позволяет повысить устойчивость регулирующего элемента к автоколебаниям.

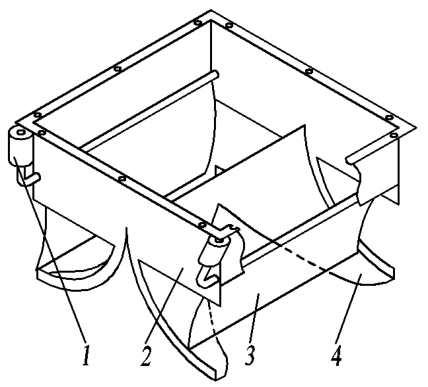

(подвижный регулирующий элемент); 4 – криволинейная стенка (неподвижный регулирующий элемент)
10. Монтаж регуляторов расхода воздуха и пуско-наладочные работы в производственных условиях
При монтаже регулятора расхода воздуха размеры последнего могут не совпадать с размерами нижнего основание вентиляционной шахты. В этом случае необходимо изготовить переходную вставку в виде конфузора или диффузора. Возможно применение гибких вставок. Крепление регулятора к нижнему основанию шахт целесообразно на регулируемых по длине тягах, что позволяет обеспечить установку рамы регулятора по уровню. Установка рамы по уровню обеспечивает правильное положение всех подвижных регулирующих элементов. При правильном монтаже и качественной предварительной настройке регулятора на стенде, пуско-наладочные работы сводятся к проверке работы регулятора на закрытие шахт при открытии дверей в торцах здания. Причем, проверку следует проводить при заполненном животноводческом помещении, полностью подготовленном к зимнему периоду (закрыты все окна и заделаны все щели и проемы в стенах, ворота и двери плотно закрываются), температура наружного воздуха во время наладки должна быть не выше минус 80 С.
Во время эксплуатации необходимо очищать регулирующие элементы и корпус регулятора от осевших на них частиц несомых потоком воздуха (волос животных, частицы корма и т.п.). Периодичность очистки зависит от особенностей помещения, принятой технологии содержания и определяется специалистами хозяйств, но не реже одного раза в месяц. После вывода животных из помещения в летний период на летние площадки необходимо тщательно очистить регулятор. В противном случае налипшая грязь с наличием клеящих частиц высохнет, а при последующем обслуживании регулятора ее трудно будет удалить. Налипание грязи на подвижные регулирующие элементы ведет к нарушению регулировочных характеристик. Особенно чувствительна к загрязнению настройка на нижний предел регулирования.
При постановке животных на зимовку проверка работоспособности регулятора проводится по аналогии с пуско-наладочными работами.
Настройка регулятора в производственных условиях производится в зимний период, так необходимо обеспечение максимальной разности давлений между помещением и атмосферой. Это возможно только при максимальной силе ветра или отрицательной температуре наружного воздуха. Для Сибири характерно безветрие при экстремально низкой температуре наружного воздуха. Поэтому достаточно наличие одного из условий экстремальности, обеспечивающего максимальную скорость воздуха в шахте. Настройка регулятора сводит-
ся к корректировке установочных характеристик, так как скорость в шахте зависит от высоты шахты и типа дефлектора. Кроме того, следует обратить внимание на качество герметизации и утепление стенок шахты. Вначале все створки регулятора фиксируются в вертикальном положении и замеряется скорость движения воздуха в шахтах. Затем, с учетом измеренных скоростей, производится перенастройка створок грузами на определенный диапазон регулирования.
После корректировки диапазона регулирования проверяют настройку регулятора на ограничение воздухообмена при разгерметизации помещения при мобильной раздаче кормов, когда ворота открыты. При открытых воротах створки должны максимально перекрыть шахты. В тех регуляторах, где не произошло перекрытие шахт, необходимо проверить настройку. Чувствительность регуляторов проверяется резким открытием и закрытием дверей в обоих торцах помещения. При этом один человек находится поочередно у каждого регулятора и дает команду на открытие и закрытие дверей, наблюдая за поворотом створок. Работу регуляторов можно считать нормальной, не только когда створки поворачиваются на предельный угол, но и при полном их закрытии при резком открытии двери.
В нормальном режиме работы, когда ворота и двери закрыты, створки могут быть как неподвижными при определенном угле поворота, так и слегка колебаться относительно своего положения с частотой, близкой к свободным колебаниям. Полное со стуком закрытие и открытие заслонок говорит о резонансе системы и необходимо применить один из способов демпфирования колебательной системы.
