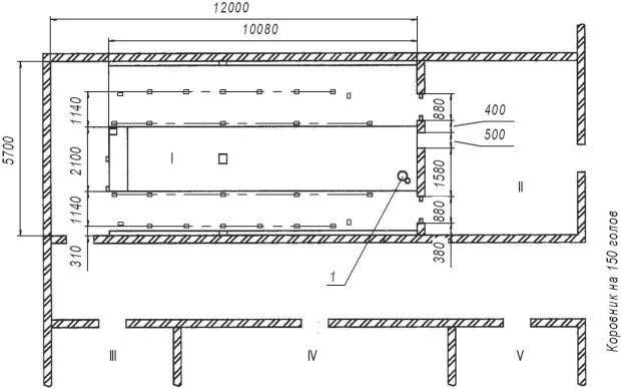

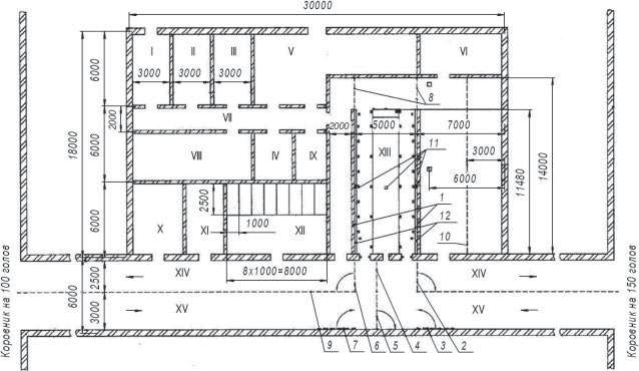

2100 мм. Расстояние от технологической траншеи до боковой стенки – 1450 мм. Соблюдение этого размера важнее, чем соблюдение ширины траншеи, так как при большем размере коровы могут разворачиваться в доильном станке или используют возможность уйти дальше от зоны действия оператора машинного доения. Если это расстояние будет меньше 1450 мм, то крупные коровы могут не поместиться на длине отведенного доильного места. Длина доильного места (от ограждения у траншеи до ограждения у стены) составляет 1500–1600 мм, ширина – 1200 мм. На рис. 3.10–3.12 приведены планы доильно-молочных блоков с доильным залом под доильную установку типа «Елочка», а на рис. 3.13, 3.14 – планировки доильных залов под доильные установки УДА-12Е, УДА-16Е при расположении молокосборника и приямка в технологической траншее на выходе
коров из зала. Если по каким-либо причинам приямок с молокосборником невозможно обустроить у выхода животных из доильного зала, то их устраивают у входа в доильный зал. В этом случае доильный зал и технологическая траншея удлиняются на 800–1000 мм. Планировка доильного зала с расположением молокосборника в траншее со стороны входа коров в зал отображена на рис. 3.11.
На приведенных рисунках показаны колодцы для бетонирования закладных деталей креплений стоек. Однако в последнее время от закладных деталей отказались, а крепление стоек на ровном полу осуществляют с помощью дюбелей и винтов, крепящих пяты стоек к полу. На проходах коров и в технологической траншее устраивают канализацию в виде каналов, закрываемых решетками (рис. 3.12) или незакрываемых ими и располагаемых у продольных стен (рис. 3.10, 3.11, 3.13, 3.14). Если ширина реконструируемого помещения под доильный зал с доильной
