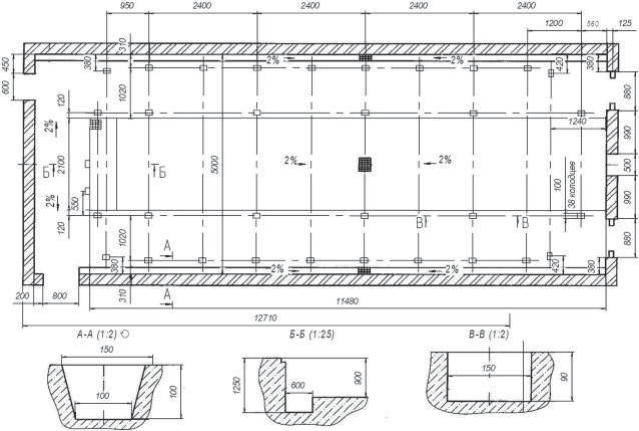

установкой «Елочка» более 5 м, то технологическую траншею смещают к одной стенке, но не ближе, чем на 1450 мм, а с другой стороны на ширине 5 м устанавливают опоры или удлиняют боковые ограждения доильной установки, упирая их в стену. Планировка оборудования доильной установки «Елочка» в зале шириной 5700 мм показана на рис. 3.11.

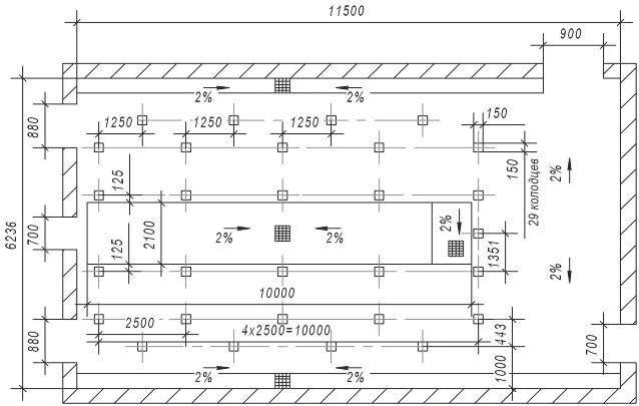

Для доильной установки типа «Тандем» ширина доильного зала составляет 6200 мм. По продольной оси зала находится технологическая траншея шириной 2100 мм. По обе стороны от технологической траншеи расположены станки для доения животных и проходы. Технологическая траншея своим торцом примыкает к стенке, на которой крепятся входные ворота. Длина одного станка – 2500 мм. Длина технологической траншеи доильной установки УДА-8Т (2 × 4) составляет 2500 · 4 = 10 000 мм, а длина доильного зала с учетом поперечного прохода – 11 500 мм. В стенке у входа в доильный зал делают по оси траншеи дверь шириной 500–600 мм, а для обустройства входных ворот – две двери шириной по 880 мм каждая. Для размещения молокосборника и стока воды в канализацию у выхода коров в технологической траншее обустраивают приямок с трапом. Планировка доильного зала доильной установки УДА-8Т (2 × 4) приведена на рис. 3.15.

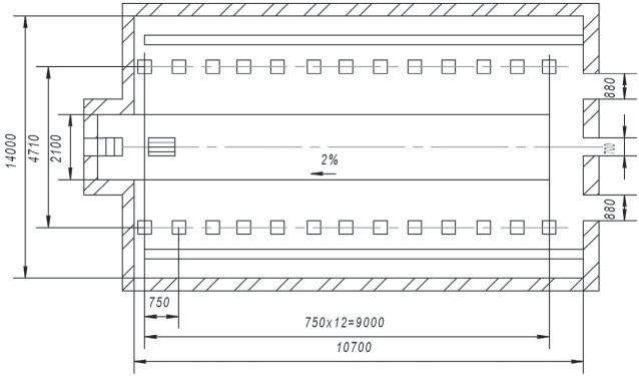

Для доильной установки типа «Параллель» УДП-24 длина доильного зала составляет 10,7 м, а ширина – 14 м, длина технологической траншеи – 13 м, ширина – 2,1 м. Траншея располагается по оси доильного зала, начинается на расстоянии 1,1 м от входных ворот. Планировка доильного зала для доильной установки УДП-24 (2 × 12) приведена на рис. 3.16.
У входа в доильное помещение делают преддоильную площадку на количество коров, содержащихся в одной секции, обычно на 50 коров. Норма площади преддоильной площадки принимается от 1,4 до 2,0 м2 на одну корову. Кормонавозные проходы в помещениях для содержания коров можно при обосновании использовать в качестве преддоильной и последоильной площадок. На выходе из доильной площадки устраивают последоильные площадки с нормой площади, как и для преддоильных площадок.
