нее или нижнее кольцо обхватывающей цепи и конец вертикальной цепи надевают на штырь сбрасывающего устройства.
Для отвязки группы коров освобождают рычаг привода от скобы и поворачивают механизм отвязи. Вертикальные цепи падают со штырей, проскальзывают через кольца обхватывающей цепи и освобождают животных.
Для животных, не требующих отвязи, конец вертикальной цепи надевают на противоположный конец штыря сбрасывающего устройства.
Техническая характеристика
Тип оборудования разборный с трубчатым каркасом
Количество коров, подлежащих одновременной привязке-отвязке ................25 Количество коров, помещаемых в одной секции .................................................2 Количество секций в одном комплекте ............................... 12 и одна одинарная Габариты секций, мм:
| – ширина по фронту кормушки .................................................................. 2400 – высота до водопроводной трубы ..............................................................1400 |
|---|
| Применяемые поилки, тип, марка ...................................индивидуальные, АП-1 |
| Количество автономных автопоилок на 25 коров ..............................................13 |
| Масса (на 25 скотомест), кг .................................................................................730 |
| 145 |
|---|

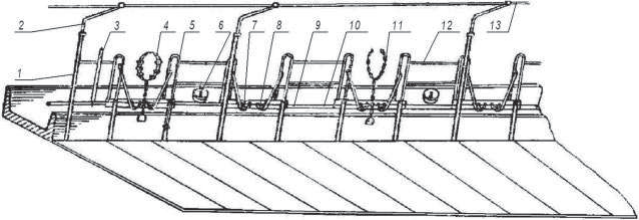

Привязное содержание коров хоть и получило у нас широкое распространение, однако характеризуется большими затратами труда по ручному отвязыванию и привязыванию коров в стойлах. Оборудование ОСК-25 не обеспечивает повышения производительности труда по этой причине. Автопривязь стала основой повышения эффективности привязного содержания, что позволяет соединить достоинство привязного способа с преимуществами беспривязного. Одним из видов стойлового оборудования с автоматической привязью является оборудование ОСП-Ф-26. Оно предназначено для автоматического привязывания, группового и индивидуального отвязывания, снабжения коров водой при стойловом содержании, а также для крепления вакуум- и молокопровода. В качестве автоматической привязи служит фиксирующий шар, закрепленный на ошейнике. Оборудование ОСП-Ф-26 в отличие от оборудования ОСК-25 обеспечивает самофиксацию коров в стойлах, позволяет сократить затраты труда на 60 %. Его техническая характеристика: число мест в комплекте – 26 шт.; число автопоилок – 13 шт.; ширина стойла – 1100 мм; высота ловушки – 450–500 мм; масса – 720 кг. Усовершенствованным вариантом привязи ОСП-Ф-26 является привязь, входящая в комплект стойлового оборудования ОСА-26 (рис. 4.2). Она сделана из менее дефицитного, чем трубы, уголка. У каждой ловушки предусмотрены две несущие стойки 1 , причем стойки 2 , тоже несущие, используются в качестве кронштейнов для вакуум-провода 13 . Наличие двух стоек по краям ловушки исключает деформацию ловушек.

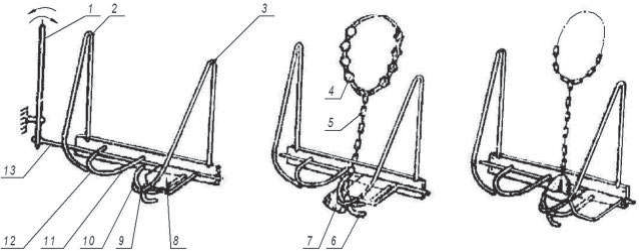

Конструкция ловушки автопривязи приведена на рис. 4.3. Ловушка имеет улавливающую камеру 9 , образованную закрытой 12 и открытой 10 направляющими. Конец открытой направляющей расположен ниже закрытой и образует по вертикали входную щель, через которую цепь может попасть в ловушку. В рабочем положении камера 9 не полностью перекрыта фиксирующей пластиной 8 , которая перемещается при помощи тяги 13 и рычага 3 .
При подходе коровы к кормушке и попытке достать корм животное пропускает голову между ограничителями 2 и упорами 3 , при этом подвеска 5 скатывается к щели 11 и, изгибаясь, проходит
146
в камеру 9 . Назад цепь уже выйти не может, так как пластина 8 не пускает грузик 7 . Таким образом, происходит самопривязывание животных. Для отвязывания животных рычаг 1 поворачивается, тяга 13 сдвигает пластину 8 в сторону, камера 9 открывается, и корова может освободиться от ловушки. Тяга проходит через ловушки и является единой для всей кормовой линии на 25– 30 коров. Для проведения зооветеринарных мероприятий в ловушке предусмотрен специальный крючок 6 , в который вручную заводят цепь, и животное фиксируется на постоянную привязь.
