Для промывки и дезинфекции доильных аппаратов их крышки ставят в воронки 3 и закрепляют дужками, стаканы 9 опускают в ванну 8 , в которую залита вода или моющий раствор, а их коллекторы 10 подвешивают на крючки. Клапаны коллекторов устанавливают в положение «Промывка», магистральные вакуумные шланги подсоединяют к заглушкам, расположенным под воронками. Затем включают в работу пульсатор 5 , который приводит в действие пульсоусилитель 4 . Он поочередно подключает опорожнитель 6 то к вакууму, то к атмосферному воздуху. Если в опорожнителе находится вакуум, то моющая жидкость из ванны засасывается в него через доильные аппараты. При подаче в опорожнитель атмосферного воздуха открывается клапан опорожнителя и жидкость сливается в ванну. Происходит циркуляционная промывка молокопроводящих путей доильных аппаратов. После промывки аппаратов поворачивают рамку-переключатель 7 , которая освобождает сливной клапан. В результате промывочная жидкость сливается в канализацию.
Для промывки доильных аппаратов их обмывают чистой теплой водой (35 °C) снаружи, снимают крышки ведер, промывают полости под доильными прокладками и устанавливают в воронки промывочного стенда, заливают в ванну 45 л теплой (30–35 °C) воды, устанавливают переключатель на опорожнителе на слив воды в канализацию и прополаскивают доильные аппараты теплой водой. Затем заливают в ванну 45 л горячей (60 °C) воды, добавляют в нее 150 г моющего средства и 1,5 л гипохлорита натрия. Устанавливают переключатель на слив жидкости в ванну и промывают аппараты в течение 10 мин, затем выпускают из ванны моющий раствор, заливают в ванну 45 л теплой воды и прополаскивают аппараты до полного удаления остатков моющего раствора.
Доильные ведра промывают при помощи щеток, прополаскивают теплой водой и устанавливают их на стеллаж вверх дном.
5.1.3. Агрегат доильный стационарный АДС
Доильный агрегат предназначен для машинного доения коров в стойлах в молокопровод, транспортирования выдоенного молока в молочное помещение, учета надоенного молока, фильтрации и сбора его в резервуар.

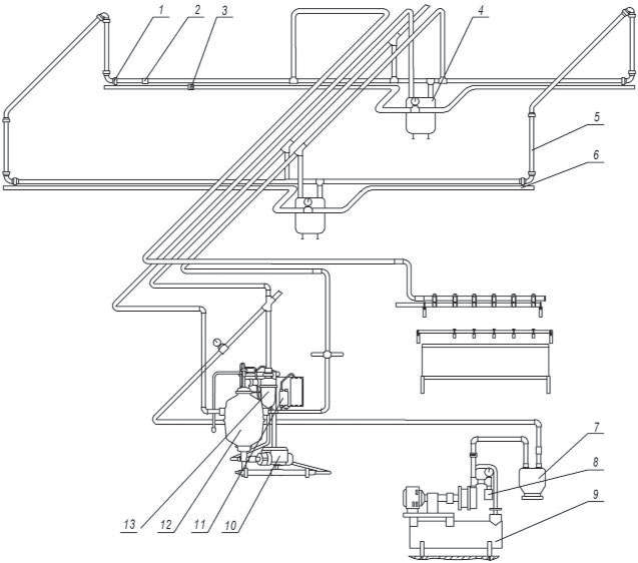

Доильный агрегат (рис. 5.9) состоит из вакуум-провода, станции насосной, молокопровода, молокоопорожнителя, дозаторов молока, доильных аппаратов и устройства промывки.
Вакуум-провод предназначен для подвода вакуума к пульсаторам доильных аппаратов и молокосборнику и состоит
из стальных труб диаметром 2,0 и 1,5 дюйма. Для создания вакуума используется станция насосная СН-60АМ (водокольцевая) производительностью 70 м3 /ч с вакуумным регулятором.

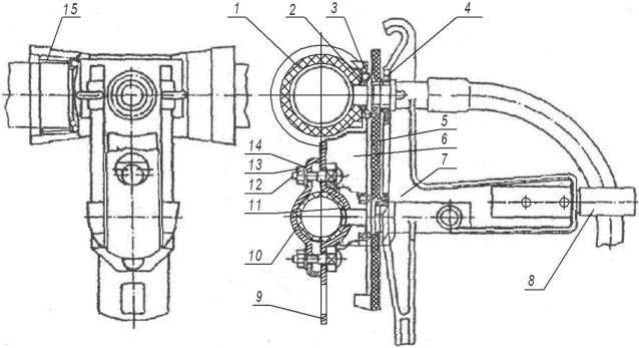

Молокопровод предназначен для транспортирования выдоенного молока в молочное помещение. Он состоит из стеклянных и полиэтиленовых труб, соединенных между собой соединительными муфтами и молочно-вакуумными кранами (рис. 5.10).
Для разделения линии молокопровода на участки и для изменения направления движения моющей жидкости при мойке служат разделители, которые представляют собой корпус, наконечник, движок и расположенные по обе стороны движка уплотнения, состоящие из резиновых колец (амортизаторов) и полимерных оболочек. Герметичность и требуемое усилие перемещения движка (4–6 кг · с) достигается ввинчиванием или вывинчиванием наконечника в корпус разделителя.
Доильный аппарат двухтактный с пульсатором АДС 11.03 (рис. 5.4) работает на доильном агрегате с частотой пульсаций 65 ± 10 в минуту и соотношением тактов: сосание 65 ± 5 %, сжа-
