Техническая характеристика автомата промывки АП-100:
| Управление процессом промывки ......................................................... | автоматическое |
|---|---|
| Количество программ промывки ............................................................................ | 5 |
| Установленная мощность, кВт ................................................................................. | 15 |
| Объем бака для приготовления рабочих растворов, л | ....................................... 100 |
| Температура моющего раствора на выходе, °С | .................................................... 60 ± 5 |
| Продолжительность цикла мойки, мин, не более | ............................................... 60 |
| Расход концентратов моющих средств за цикл мойки, л | ................................. 0,4–0,5 |
| Функция аэрации системы .................................................................................... | имеется |
| Масса, кг, не более ...................................................................................................... | 80 |
| Габаритные размеры ванны промывки, мм .......................................... | 700 × 450 × 600 |
Наряду с автоматом промывки АП-100 доильные установки могут быть укомплектованы и итальянскими автоматами промывки EMW Mini Wasch. Блок управления данного автомата промывки позволяет при помощи одного переключателя включить доильную установку в режим доения, а после окончания доения – в режим промывки. В этом режиме имеются две программы. Первая программа состоит из одной фазы (споласкивание с прямым сливом воды в канализацию), которую включают перед доением. Вторую программу включают при промывке доильной установки после доения. Она состоит из четырех фаз: споласкивания с прямым сливом воды; циркуляционной промывки в течение 8 мин с моющим средством и слива воды в течение 2 мин; споласкивания моющего раствора с прямым сливом воды; споласкивания с прямым сливом воды. Промывка начинается после нажатия кнопки «Старт», на дисплее загорается номер фазы, в которой начнет работать автомат, и в ванну автоматически начинает набираться вода. После того, как вода наберется в ванну до определенного уровня, включается вакуумный насос и начинается процесс мойки. Для этого необходимо открыть краны-разделители для забора воды из ванны. После окончания промывки насосы отключаются автоматически.
Линия обмыва вымени состоит из электроводонагревателя, трубопроводов холодной и теплой воды, располагаемых по оси технологической траншеи сверху станков, и водяных пистолетов, присоединенных к трубопроводу теплой воды с помощью резиновых шлангов.
Порядок работы. При подготовке доильной установки к работе устанавливают ее в положение «Промывка», для чего соединяют стаканы доильных аппаратов 4 (рис. 5.28) с промывочными головками 7 ; устанавливают клапаны коллекторов доильных аппаратов в положение «Промывка», зафиксировав резиновые шайбы клапанов в зацепах корпуса; закрывают вакуумный разделительный кран молокоопорожнителя; включают вакуумные установки и автоматы питания модулей на силовом ящике. Индикаторы модулей должны показать «А». Если какой-то модуль не включился, нажимают кнопку 5 (рис. 5.31), открывают два разделителя 18 промывочной ванны, затем – вакуумный кран опорожнителя и прополаскивают молокопровод, счетчики, потокомер и молокосборник (рис. 5.40, б ).
а
б

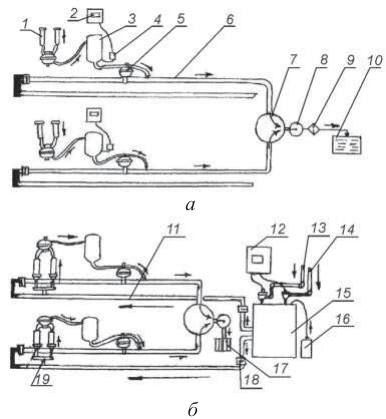

Рис. 5.40. Принципиальные схемы работы доильных установок УДА-Е при доении и промывке: а – доение; б – промывка; 1 – доильный аппарат; 2 – счетчик импульсов; 3 – счетчик молока; 4 – датчик импульсов; 5 – пневмокамера; 6 – молокопровод; 7 – молокоопорожнитель; 8 – молочный насос; 9 – фильтр молока; 10 – танк молочный; 11 – трубопровод промывки; 12 – автомат промывки; 13 – трубопровод холодной воды; 14 – трубопровод горячей воды; 15 – ванна; 16 – промывочная жидкость; 17 – трап канализационный; 18 – разделитель; 19 – рамка водоподводящая; 20 – головка промывочная
После окончания прополаскивания производят удаление остатков воды из молокопроводящих путей, для чего на устройстве управления (рис. 5.35) нажимают на каждом модуле 2–3 раза с интервалом не менее 3 сек кнопку «Сброс», включают молочный насос для удаления остатков воды из молокосборника и приступают к доению.
Выбор режима доения. Модуль имеет два режима работы: автоматический («А») и полуавтоматический («П»). В режиме «А» доильный аппарат снимается с вымени коровы без команды оператора при снижении молокоотдачи до 200 г/мин. В режиме «П» при снижении молокоотдачи до 200 г/мин доение продолжается и мигает световая индикация для привлечения внимания оператора. Режим «А» является основным и оптимальным при доении в доильном зале. Режим «П» должен использоваться в тех случаях, когда по каким-либо причинам доить в режиме «А» нецелесообразно, например, для коровы, у которой после нескольких доений в режиме «А» в вымени остается более 200 г молока. В режиме «П» приступают к механическому додаиванию не позднее 40 сек с момента загорания индикации.
При включении питания индикатор устройства управления показывает «А». Для выбора режима «П» – со снятием доильного аппарата по команде оператора – при состоянии индикатора «А» нажимают кнопку «РЕЖИМ». На индикаторе появляется символ «П». Для возврата к режиму «А» следует повторно нажать кнопку «РЕЖИМ» и т. д. Изменить режим работы можно нажатием кнопки «РЕЖИМ» в процессе доения, кроме промежутков времени, в течение которых молоко эвакуируется из счетчика в молокопровод.
Работа в режиме «А». Если аппарат подвешен на крючке, то его снимают, клапан коллектора открывают, подключают доильный аппарат к вымени и нажимают кнопку «Пуск». При этом вначале происходит массаж вымени, а затем – доение. При нахождении доильного аппарата в подвешенном состоянии нажимают кнопку «Стоп», аппарат опустится вниз, после чего его подключают к вымени и нажимают кнопку «Пуск». При этом работает пульсатор, выдаиваемое молоко попадает
