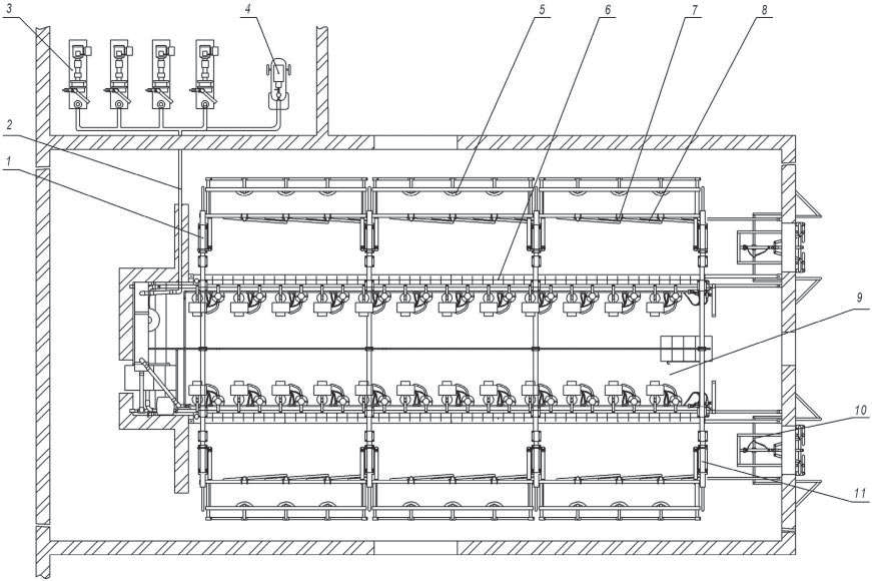

Вход коров в секцию осуществляется через впускные ворота 4 (рис. 5.45), открываемые пневмоцилиндром 6 . Вход коровы из секции в станок осуществляется через входные ворота 8 , а выход – через ворота 9 , управляемые из технологической траншеи пневмоцилиндрами 3 и 7 соответственно.

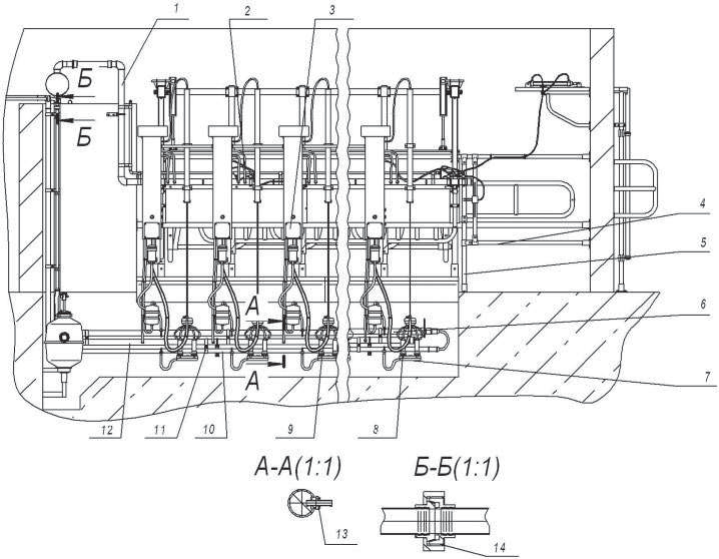

Молокопровод 21 (рис. 5.44) состоит из металлических нержавеющих полированных труб, присоединительных штуцеров 25 , разделителей 29 . Трубы молокопровода по длине и на поворотах соединены с угольниками полимерными муфтами, а к молокоприемнику присоединены с помощью резиновых муфт. Разделители предназначены для разделения линии молокопровода 21 и промывочного трубопровода 24 .

Вакуум-провод состоит из двух станций насосных 19 , общего ресивера 12 , вакуум-регулятора и четырех вакуумных линий (рис. 5.45). Последние расположены вдоль траншеи по две на каждую секцию: для доильных аппаратов 28 и пневмоцилиндров 6, 11 (рис. 5.44).

Вакуумная напорная система включает компрессор и трубопровод подвода воздуха к пнемоцилиндрам входных ворот и ворот в станках.

Воздушный трубопровод представляет собой полимерную трубу с фильтрами воздуха по торцам трубы и предназначен для потребления профильтрованного воздуха пульсаторами доильных аппаратов.

Молокоопорожнитель, доильные аппараты, устройства управления процессом доения и промывки аналогичны доильным установкам УДА-Е. Порядок работы на доильной установке также не отличается от установок УДА-Е.

5.2.4. Установка доильная типа «Параллель» УДП-24

Доильная установка УДП-24 предназначена для доения коров в зале в станках типа «Параллель», транспортирования выдоенного молока в молочное помещение, учета, фильтрации и сбора молока в резервуар. Она состоит из: станочного оборудования, вакуумной установки, вакуум-провода, молокопровода, двух молокоопорожнителей, доильных аппаратов, устройства промывки, воздушной напорной системы и линии обмыва вымени.
