Станочное оборудование (рис. 5.46, 5.47) состоит из стоек 5 (рис. 5.47), на которых поперек траншеи крепятся балки прямоугольного сечения 9 . В продольном направлении (вдоль технологической траншеи) балки между собой соединены распорками 7 (рис. 5.46). К данным распоркам с помощью скоб сверху и анкеров внизу прикреплены стойки 4 (рис. 5.47), на которых надеты поворотные калитки 8 (рис. 5.46), образующие две секции станков, симметрично расположенные относительно технологической траншеи. От траншеи каждая секция отгорожена металлическими листами из нержавеющей стали, на которых закреплен желоб 6 для улавливания и отвода в канализацию испражнений животных.
С каждой стороны станочного оборудования на стойках закреплены бугеля 5 , поднимаемые операторами с помощью пневмоцилиндров при выпуске коров из секции.
Вход коров в секцию осуществляется через впускные ворота 10 , открываемые пневмоцилиндром 11 . Привод ворот – механический с управлением из траншеи.
Молокопровод данной доильной установки аналогичен молокопроводам доильных установок типа УДА-Е, но состоит из двух молокоопорожнителей и двух пар труб молокопровода, расположенных по обе стороны технологической траншеи.
Остальные узлы доильной установки УДП-24 аналогичны узлам доильных установок типа УДА-Е.
5.3. Установки для доения коров на пастбищах
Для доения коров на пастбищах используются универсальные доильные станции УДС-3Б, УДС-3Б-01, передвижная доильная установка ПДУ-8.
Доильная станция УДС-3Б предназначена для машинного доения коров на пастбищах, но ее можно использовать и в доильных залах. Она состоит из станков, вакуумной установки, вакуум- и молокопровода, трубопровода циркуляционной промывки и обмыва вымени, кормораздатчика, кормушек, фильтраохладителя, молочного насоса, осветительного оборудования.
Станки состоят из двух секций по четыре доильных станка проходного параллельного типа, собранных на полозьях. Со сто-
роны входа станки оборудованы подъемными дугами, со стороны выхода – дверцами. В промежутках между станками установлено четыре бункера вместимостью 0,25 м3 со шнековыми дозаторами и ручным приводом. Передняя часть шнека выходит в раздаточные лотки. В верхней части лотков находится заслонка, связанная с рычагом. Количество выдаваемого корма регулируют числом поворотов рукоятки дозатора, а направление потока корма (в правую и левую кормушки) – перекидной заслонкой. Сверху станки закрыты брезентовым тентом.
Доильная аппаратура включает восемь доильных аппаратов с двухтактными пульсаторами, снабженных счетчиками для индивидуального учета молока УЗМ-1А.
Система первичной обработки молока станции включает молокосборник, молочный насос, фильтр, охладитель.
УДС-3Б имеет систему для промывки молочной линии, силовой агрегат и агрегат водоснабжения, систему осветительного оборудования.
Силовой агрегат состоит из вакуумного насоса УВУ-60/45А, бензодвигателя УД-25С мощностью 8 кВт, водяного насоса и генератора. Установка может работать и от внешней сети. Агрегат водоснабжения обеспечивает поступление горячей и теплой воды для промывки оборудования и обмыва вымени. Он состоит из водогрейного котла и бака для холодной воды, установленных на общей раме-салазках. Горячая и холодная вода смешиваются диафрагменным насосом-смесителем, работающим от пульсатора, включенного в вакуумную линию.
Система первичной обработки молока унифицирована с системой установки АДМ-8А.
Охлаждение молока производится в охладителе. Проточную воду в охладитель подают из фригаторного ящика водяным насосом. Для более глубокого охлаждения молока служит ящик со льдом. Вода из ящика забирается через фильтрующую сетку, а поступает обратно через сетку-ороситель.
Линия водоснабжения состоит из трубопровода теплой воды, водонагревателя, бака для воды и насоса-смесителя. Для обмыва вымени служат водяные пистолеты, подключаемые через нип250
пели к трубопроводу теплой воды. Теплую воду в трубопровод подает диафрагменный насос-смеситель.

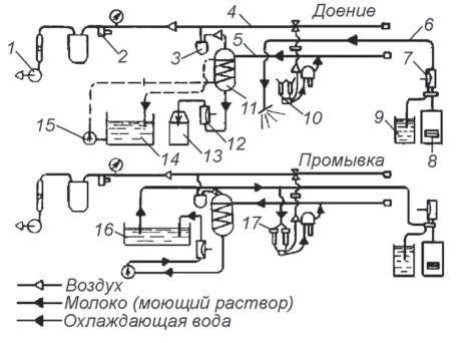

Порядок работы. Перед впуском животного в станок оператор подготавливает к работе доильное оборудование, поворачивает рукоятку шнека, засыпает в кормушку корм, впускает корову в станок и фиксирует ее дугой. Подготавливает вымя коровы к доению и подключает к нему доильный аппарат. Молоко из доильных аппаратов 10 (рис. 5.48) поступает в молокопровод 5 (при контрольных дойках через УЗМ-1А), транспортируется в фильтр-охладитель, из которого перекачивается насосом 12 в цистерну 13 . Молоко охлаждается холодной водой, засасываемой насосом 15 из ящика 14 со льдом и нагнетаемой в фильтр-охладитель 11 . Вода, прошедшая через фильтр-охладитель, сливается обратно в ящик и охлаждается льдом.
По окончании доения удаляют остатки молока из доильного и молочного оборудования путем кратковременного впуска воздуха через доильные стаканы. После этого подготавливают
