5.5. Оборудование для приготовления и раздачи корма

5.5.1. Погрузчик-раздатчик-смеситель кормов ПРСК-12

Погрузчик-раздатчик-смеситель кормов ПРСК-12 предназначен для загрузки стебельчатых кормов (силос, сенаж, сено, солома), приема высокоэнергетических кормов (концентрированные корма, корнеклубнеплоды), определения массы всех кормов измельчения корнеклубнеплодов, смешивания всех кормов с последующей нормированной раздачей кормосмесей на фермах крупного рогатого скота. Он агрегатируется с тракторами класса 1,4, имеющими выводы гидросистемы, пневмоцилондров тормозов, розетку для подключения светосигнального электрооборудования, тягово-сцепное устройство ТСУ-2 (гидрокрюк), ВОМ. Габаритные размеры погрузчика-раздатчика позволяют производить работы в животноводческих помещениях с шириной проезда не менее 2350 мм, высотой не менее 2550 мм при ширине кормового прохода не менее 2100 мм. Самозагрузка стебельчатыми кормами производится при высоте их складирования не более 3,5 м.

Погрузчик-раздатчик представляет собой одноосный тракторный прицеп, состоящий из таких узлов, как (рис. 5.49): бункер 11 , смеситель 10 с приводом 15 , шасси 12 , устройство погрузочное 9 , транспортер выгрузной 18 , лоток выгрузной 19 , гидросистема 1 , система тормозная 20 , электрооборудование 4 и устройство для контроля количества загружаемых компонентов 14 .

Бункер 11 имеет сварную конструкцию, состоящую из днища переднего, заднего и боковых бортов с выгрузными окнами и шиберными заслонками. Смеситель представляет собой два горизонтальных шнека с ножами, которые на четырех опорах установлены в бункере. Шнеки предназначены для измельчения и смешивания кормовых компонентов и подачи их к выгрузным окнам.

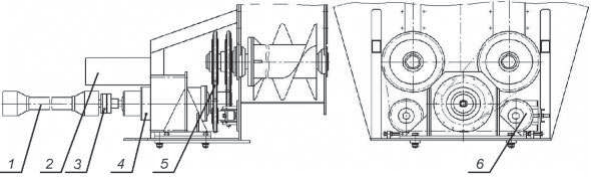

Сборная металлическая конструкция привода, смонтированного на переднем борту бункера (рис. 5.50), состоит из вала карданного 1 , муфты предохранительной 3 , редуктора планетарного 4

268

а
б в

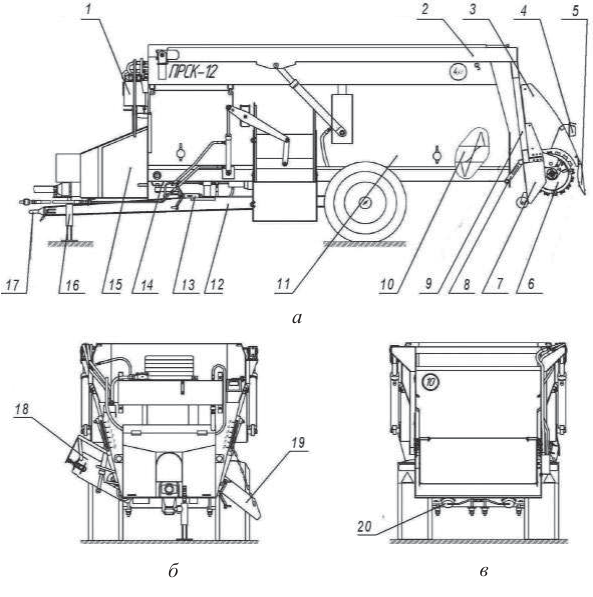

Рис. 5.49. Погрузчик-раздатчик-смеситель кормов ПРСК-12: а – вид сбоку; б – вид спереди; в – вид сзади; 1 – гидросистема; 2 – стрела; 3 – кожух направляющий; 4 – электрооборудование; 5 – закрылок; 6 – фреза; 7 – лоток подпорный; 8 – ограничитель поворота погрузочного устройства; 9 – устройство погрузочное; 10 – смеситель; 11 – бункер; 12 – шасси; 13 – тормоз стояночный; 14 – устройство для контроля количества загружаемых компонентов; 15 – привод; 16 – опора откидная; 17 – петля сцепная; 18 – транспортер выгрузной; 19 – лоток выгрузной; 20 – система тормозная

со встроенным в него насосом 2 , передач цепных 5 и устройств натяжных 6 . Шасси состоит из рамы с колесным ходом (рис. 5.49), на шасси смонтированы тормозная система 20 и элементы устройства для контроля количества загружаемых компонентов 14 .

Устройство погрузочное состоит из фрезы 6 с лотком подпорным 7 и кожухом направляющим 3 , закрылком 5 , смонтированных на стреле 2 , шарнирно установленной на бункере 11 .

Фреза состоит из цилиндра 3 (рис. 5.51), снаружи которого по винтовой линии установлены прямые и наклонные кронштейны 2 с волнистыми ножами 5 , а внутри – вал 4 с подшипниковым корпусом 1 и редуктором с гидромотором 6 .

Транспортер выгрузной представляет собой основание и две цепи, соединенные между собой планками при помощи болтов и гаек с ведущим валом со звездочками и натяжной оси с ведомыми звездочками и натяжными болтами. Привод транспортера осуществляется гидромотором от гидросистемы трактора. Для подачи корма на кормовой стол служит лоток выгрузной, представляющий собой П-образный желоб, установленный на бункере с левой боковой стороны.

а б

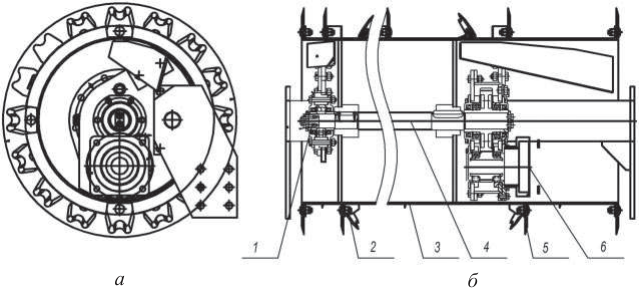

Рис. 5.51. Фреза: а – вид в разрезе; б – схема; 1 – подшипниковый корпус; 2 – кронштейн; 3 – цилиндр; 4 – вал; 5 – нож; 6 – гидромотор с редуктором
