Гидросистема погрузчика-раздатчика состоит из автономной гидросистемы привода фрезы, осуществляемого от ВОМ трактора, и гидроситемы приводов транспортера выгрузного, перемещения шиберных заслонок и стрелы, осуществляемых от гидросистемы трактора.

Для определения массы загружаемых кормов служит устройство для контроля количества загружаемых кормов, состоящее из трех тензодатчиков, смонтированных под днищем бункера, системы кабельной связи, цифрового индикатора, установленного в кабине трактора, интенсивной выемки и тумблера.

Порядок работы. Погрузчик-раздатчик работает в следующих режимах: самозагрузка стебельчатыми кормами, загрузка концентрированных и других высокоэнергетических кормов, добавок, смешивание кормовых компонентов и нормированная выдача кормосмеси животным. Рекомендуемая последовательность загрузки компонентов корма в погрузчик-раздатчик: корнеклубнеплоды; мучнистые, прессованные и сыпучие комбикорма; сено; солома; жидкие компоненты; силос, сенаж. Перед загрузкой корма включают ВОМ трактора во избежание поломок. Процесс измельчения корнеклубнеплодов производится до тех пор (15–20 мин), пока количество частиц размером более 15 мм не станет менее 30 % от общего количества. Количество загружаемого корма контролируется оператором с помощью индикатора.

Для самозагрузки стебельчатыми кормами оператор подает погрузчик к месту хранения кормов, устанавливает гидросистему и устройство погрузное погрузчика-раздатчика в режим самозагрузки, включает гидросистему трактора, поднимает погрузочное устройство в верхнее положение, включением ВОМ приводит в действие фрезу и задним ходом перемещает трактор с погрузчиком-раздатчиком к корму. Поставив рукоятку распределителя трактора в плавающее положение, устройство погрузочное с вращающейся фрезой под собственным весом опускается на кормовой материал и, фрезеруя его, загружает корм в раздатчик. При достижении фрезой нижнего положения устройство погрузочное опять поднимается вверх, включает ВОМ трактора,

перемещает трактор с погрузчиком-раздатчиком назад и справа производится загрузка корма до тех пор, пока на индикаторе устройства для контроля количества загружаемых компонентов не появятся цифры требуемого веса загружаемого корма.

После загрузки последнего компонента корма оператор устанавливает погрузчик-раздатчик в режим смешивания, который должен длиться еще 5–7 мин, пока смесь не станет однородной.

После окончания процесса смешивания погрузчик-раздатчик доставляют к месту раздачи корма, с помощью шиберной заслонки устанавливают норму выдаваемого корма согласно табл. 5.2, и корм выдается животным.

Таблица 5.2. зависимость норм раздачи корма от скорости перемещения агрегата и положения шиберной заслонки, кг/п. м

5.5.2. Загрузчик-раздатчик кормов ЗРП-12

Загрузчик-раздатчик кормов ЗРП-12 предназначен для самозагрузки стебельчатыми кормами (силос, сенаж, сено, солома), плющеным зерном, приема очищенных корнеклубнеплодов, концентрированных кормов, белково-витаминно-минеральных добавок с определением их массы, измельчения корнеклубнеплодов и смешивания всех кормов с последующей нормированной раздачей кормосмесей на фермах КРС. Загрузчик-раздатчик агрегатируется с тракторами класса 1,4, имеющими выводы гидросистемы, пневмоприводов тормозов, розетку, тягово-сцепное устройство ТСУ-2 (гидрокрюк), ВОМ. Габаритные размеры загрузчика-раздатчика позволяют производить работы в помещениях с шириной проезда не менее 2350 мм, высотой не менее 2550 мм при ширине кормового прохода не менее 2100 мм.

Он может быть использован для самозагрузки стебельчатых кормов и плющеного зерна, имеющих высоту складирования не более 2,5 м.

Загрузчик-раздатчик представляет собой одноосный тракторный прицеп, состоящий из рамы с колесным ходом 12 (рис. 5.52), бункера для кормов 10 , блока дозирования белкововитаминно-минеральных добавок 5 , гидросистемы 15 и привода 13 .

Рама с колесным ходом 12 представляет собой сварную конструкцию коробчатого сечения, в задней части которой расположена одноосная тележка с пневматическими колесами 1 . Ход колесный оснащен тормозной системой, состоящей из рабочего и стояночного тормозов. Привод рабочего тормоза – от пневмосистемы трактора, а стояночного – ручной, механический.

а
б

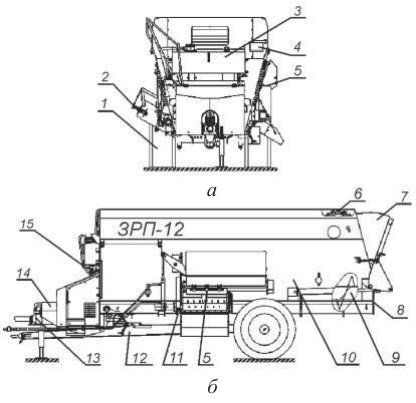

Рис. 5.52. Общий вид загрузчика-раздатчика кормов ЗРП-12: а – вид спереди; б – вид сбоку; 1 – пневматические колеса; 2 – выгрузной цепочно-планчатый транспортер; 3 – блок масляный; 4 – устройство для контроля количества загружаемых компонентов; 5 – блок дозирования белково-витаминно-минеральных добавок; 6 – фреза; 7 – загрузочный лоток; 8 – светосигнальное оборудование; 9 – шнеки; 10 – бункер для кормов; 11 – гидромотор; 12 – рама с колесным ходом; 13 – привод; 14 – редуктор; 15 – гидросистема
