вой стрелки удаляется навоз левого лотка. Прямые лопасти левого скрепера находятся в рабочем положении, т. е. развернуты вертикально, а прямые лопасти правого скрепера – в положении холостого хода, т. е. развернуты горизонтально. При движении каната, тягового контура по часовой стрелке удаляется навоз правого лотка, а в левом скрепере лопасти находятся в положении холостого хода. Во время работы оборудования в автоматическом режиме система управления обеспечивает включение его в определенные часы суток согласно заданной программе и отключение при перегрузке какого-либо скрепера или же при ослаблении и рассоединении тягового контура, о чем свидетельствует звуковой сигнал, который длится 10 сек.

6. МОНТАж ОБОРУДОВАНИя

6.1. Монтаж доильных установок

6.1.1. Установки для доения коров в стойлах

6.1.1.1. Установки с доильными ведрами УДС-В, АД-100А, АД-100Б, ДАС-2Б, ДАС-2В

Монтаж этих доильных установок проводят в коровниках на 100 голов. Каждая из них рассчитана на два ряда стойл.

Вакуум-провод располагают на опорах, установленных по одной линии на расстоянии 400 мм от переднего края кормушки (рис. 6.1) или стойловом оборудовании. Расстояние между опорами – не более 3000 мм. Длину кронштейнов и способ их крепления на опорах определяют по месту. Сначала устанавливают крайние в ряду кронштейны и натягивают между ними легкий прочный шнур. Остальные кронштейны устанавливают по шнуру.

Высоту расположения вакуум-провода на кронштейнах принимают: у молочного блока – 1,62 м, у наиболее удаленного – 1,77 м. Перепад высот вакуумпровода устанавливают строительным уровнем. На опорах прокладывают трубы вакуумпровода по схеме, приведенной на рис. 5.1. На стыках стойл на вакуум-проводе устанавливают вакуумные краны, для чего в трубе сверлят отверстия Ø 10 мм. В самых низких местах вакуум-провода снизу крестовин

устанавливают клапаны спуска конденсата. По торцам труб устанавливают заглушки.

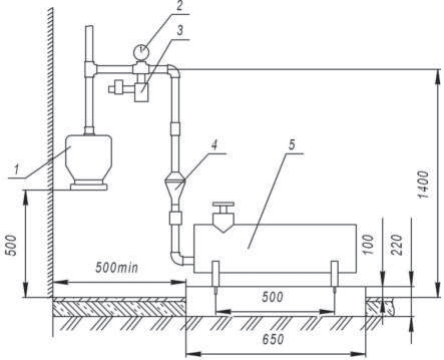

Вакуумную установку монтируют в отдельном помещении, имеющем трап для стока воды, на фундаменте (рис. 6.2) и присоединяют ее к вакуум-проводу. Крепят предохранитель 4 , препятствующий обратному вращению ротора насоса при его отключении, на высоте примерно 1400 мм крепят вакуум-регулятор 3 с вакуумметром 2 , а на высоте 500 мм от пола – вакуум-баллон, который располагают так, чтобы промывочная жидкость и конденсат, вытекающий из него после отключения насоса, не попадали на электродвигатель.

Выхлопную трубу монтируют с уклоном не менее 1 % в сторону глушителя. Глушитель размещают снаружи помещения в яме. Выхлопную трубу прокладывают как можно короче и не используют более двух угольников, так как излишнее сопротивление в выхлопной трубе резко снижает производительность вакуумного насоса.

Установку для мойки доильных аппаратов размещают в молочном помещении и подсоединяют к вакуум-проводу (рис. 5.7).
