6.1.1.4. Установка доильная АДМ-8А

Монтаж вакуум-провода и молокопровода доильной установки АДМ-8А аналогичен установкам АДС, АДС-А, УМД-200 с той лишь разницей, что в первом случае (АДМ-8А) уклон вакуум- и молокопровода осуществляется в сторону молочного блока от среднего поперечного прохода коровника (самая удаленная точка) в торец его и затем к молочному блоку, а во втором случае уклоны всех ветвей направлены от торцов коровника к его середине (при расположении молочного блока в середине здания).

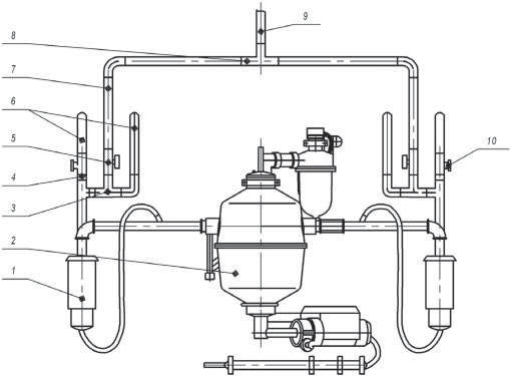

Ветви молокопровода при входе в молочное помещение (рис. 5.27) соединяются с переключателями 10 доение-промывка, из них молоко поступает в дозаторы 11 и затем в молокосборник 15 . Все данное оборудование крепится на стене молочной.

Монтаж вакуумной установки производят в отдельном помещении, имеющем трап для стока воды. Порядок ее монтажа приведен на рис. 6.2. Дозаторы молока в отличие от установок АДС устанавливают в молочном блоке. В остальном монтаж установки АДМ-8 аналогичен монтажу установки АДС.

6.1.2. Установки для доения коров в залах

6.1.2.1. Установки доильные типа «Елочка»

Станочное оборудование доильной установки монтируют в соответствии с рис. 5.28, 5.29 в следующей последовательности:

– выставляют пяты и прикрепляют их к полу с помощью шурупов 10 × 120 мм, дюбелей 14 × 70, шайб Ø 10;

– устанавливают в пяты стойки 20 (рис. 5.28), соединяют перекладинами (поперечными связями) 5 (рис. 5.29), выставляют, закрепляют перекладины на стенах с помощью пят, дюбелей 12 × 60 мм, шурупов 8 × 70 мм и шайб Ø 8;

– прикрепляют стойки к пятам и перекладинам с помощью болтов и кронштейнов. При сборке стоек следят за тем, чтобы
