6.1.1.3. Установки доильные АДС-А и УМД-200
Требования к помещениям молочного блока для монтажа доильных установок АДС-А и УМД-200 такие же, как и для установок АДС. Однако для монтажа оборудования установки УМД-200 в коровнике оборудуют дополнительное помещение. Его устраивают рядом с поперечным проходом на месте двух стойл, расположенных на ближней линии дальней петли молокопровода. Его размеры: длина – 164 см (по длине стойла), ширина – 240 см (по ширине двух стойл). Стены помещения облицовывают плиткой или окрашивают влагоустойчивой краской. Высота помещения должна быть не менее 2600 мм.

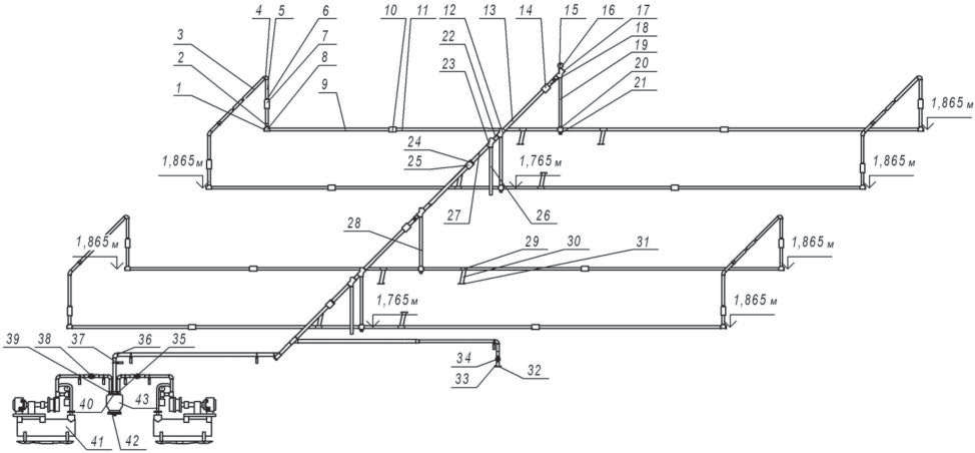

Требования к установке стоек вакуум-провода и его монтажу те же, что и для установки АДС. Монтаж вакуум-провода выполняют в соответствии с рис. 6.8. При монтаже прямых участков вакуум-провода в местах поворота подъемных участков молокопровода устанавливают тройники 29 и в них вворачивают отрезки труб 30 длиной 400 мм, которые служат опорами для подъемных участков при их опускании.

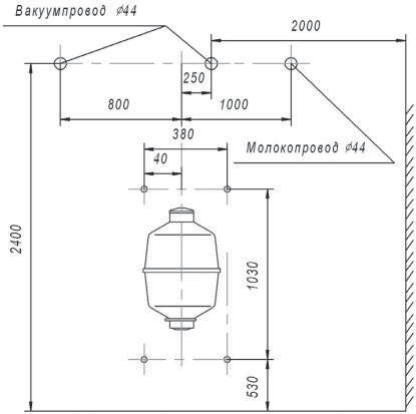

Монтаж оборудования в молочных помещениях производят в соответствии с рисунками 6.9–6.11. Молокоопорожнители и дозаторы крепят на стенах помещения с координатами отверстий согласно рис. 6.9. В зависимости от расположения молочного блока (в середине или торце помещения) монтаж труб молокопровода проводят в соответствии с рис. 6.10, 6.11.
Устройство промывки монтируют на стене молочной вблизи от молокосборника.
Подъемные участки молокопровода (рис. 6.12) располагают в середине коровника у поперечного прохода. Ручной привод подъемного устройства осуществляется с помощью тросо-блочной системы. Для предотвращения падения подъемного устройства предусмотрено предохранительное устройство 7 , удерживающее подъемный участок в поднятом положении.
