Соединять трубы вакуум-провода сваркой запрещается.
Собранные прямые участка вакуум-провода выравнивают путем подгибания, подъема или опускания кронштейнов, затем окончательно закрепляют их на опорах.

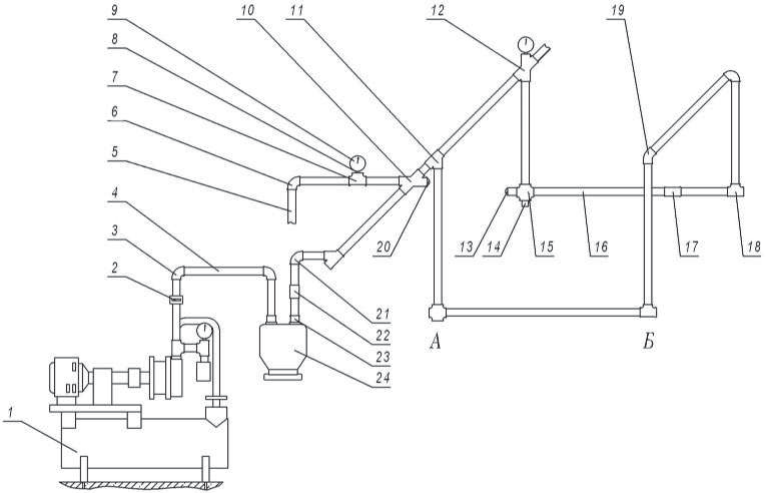

В самых низких местах вакуум-провода устанавливают крестовины (рис. 6.3), в которые заворачивают клапаны спуска конденсата. Свободные концы вакуум-провода закрывают заглушками 21 .
Магистральный вакуум-провод в коровнике над проездами кормораздатчиков поднимают на высоту 2700 мм, крепят его к стенам.
Вакуумную станцию крепят к раме болтами, а раму к полу – дюбелями и винтами.
Монтаж молокопровода начинают с установки в коровнике дозаторов с ограждением. Стеклянные трубы молокопровода соединяют с помощью молочно-вакуумных кранов, закрепленных на вакуум-проводе. Трубы с кранами соединяют с помощью резиновых втулок. Монтаж кранов и труб молокопровода выполняют последовательно, надевая при этом каждый кран до отказа на стеклянную трубу. Утопание края резиновой втулки в кране должно быть примерно 5 мм. Если ширина стойл не кратна 1,2 м, трубы молокопровода обрезают или удлиняют с помощью соединительных муфт при условии, что сдвиг молочно-вакуумных кранов от середины стойл составил более 250 мм.
Трубы на участке без кранов крепят при помощи скоб с обязательной установкой резиновых прокладок.
Соединение стеклянных и полиэтиленовых труб молокопровода осуществляют муфтами. Концы полиэтиленовых труб крепят двумя парами скоб. Расстояние между парами скоб – до 60 мм.
Через молочно-соединительные краны крепят трубу вакуум-провода и сверлят отверстия сначала диаметром 5 мм, затем 10 мм. Чтобы при сверлении отверстий не повредить краны, применяют кондуктор-втулку. У торцов каждой ветви устанавливают разделители молокопровода.

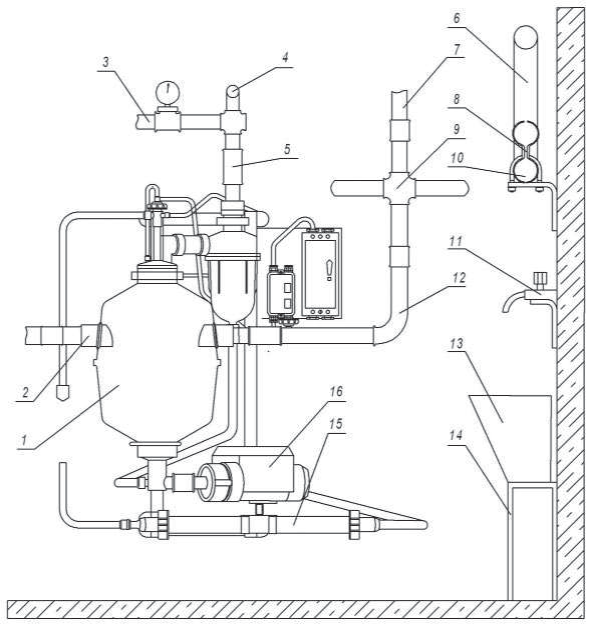

В молочном помещении на стене крепят раму молокоприемника так, чтобы оси магистрального вакуумпровода и предохранительной камеры совпадали (рис. 6.5). Координаты отверстий в стене для крепления оборудования приведены на рис. 6.6.
Устройство промывки монтируют на стене молочного помещения в непосредственной близости от молокоприемника (рис. 6.7).
