устанавливают клапаны спуска конденсата. По торцам труб устанавливают заглушки.
Вакуумную установку монтируют в отдельном помещении, имеющем трап для стока воды, на фундаменте (рис. 6.2) и присоединяют ее к вакуум-проводу. Крепят предохранитель 4 , препятствующий обратному вращению ротора насоса при его отключении, на высоте примерно 1400 мм крепят вакуум-регулятор 3 с вакуумметром 2 , а на высоте 500 мм от пола – вакуум-баллон, который располагают так, чтобы промывочная жидкость и конденсат, вытекающий из него после отключения насоса, не попадали на электродвигатель.
Выхлопную трубу монтируют с уклоном не менее 1 % в сторону глушителя. Глушитель размещают снаружи помещения в яме. Выхлопную трубу прокладывают как можно короче и не используют более двух угольников, так как излишнее сопротивление в выхлопной трубе резко снижает производительность вакуумного насоса.
Установку для мойки доильных аппаратов размещают в молочном помещении и подсоединяют к вакуум-проводу (рис. 5.7).
6.1.1.2. Агрегаты доильные АДС и 2АДС
Доильные агрегаты АДС могут быть смонтированы в любом коровнике на 100 и 200 голов, как с боковым расположением молочного блока, так и с расположением его в торце здания. Монтаж доильных агрегатов должен обеспечивать проезд транспортных средств по кормовым проездам коровника. Для монтажа оборудования доильного агрегата в молочном блоке подготавливают помещения молочной, вакуум-насосной, холодильной машины. Кроме того, здесь должны быть кладовая, котельная, лаборатория, санузел с душевой, комнаты механика и персонала.
Молочное помещение не должно быть проходным и должно находиться рядом с коровником, чем обеспечивается минимальный расход труб молокопровода. Стены следует облицевать плиткой или окрасить влагоустойчивой краской. Высота помещения должна быть не менее 2600 мм от уровня пола. Помещение необходимо оснастить трапами для удаления воды в канализацию. К молочному помещению должна примыкать подъездная дорога с твердым покрытием.
Вакуум-насосная также не должна быть проходным помещением, а в полу должны быть предусмотрены трапы для удаления воды от вакуум-баллонов в канализацию. Одна стена помещения должна быть наружной, стены – окрашены в светлые тона, температура в помещении – не ниже +5 °C.
Помещение для холодильной машины следует расположить рядом с молочной для сокращения длины трубопроводов.
Схема прокладки труб вакуум-провода и молокопровода в коровнике зависит от количества рядов стойл и их расположения. Ветви молокопровода доильной установки нужно смонтировать с уклоном в сторону молочной.
Вакуум-провод располагают на опорах, установленных по одной линии (рис. 6.1), на расстоянии 400 мм от переднего края кормушки или на стойловом оборудовании. Расстояние между опорами – не более 3000 мм. Длину кронштейнов и способ крепления их на опорах определяют по месту.

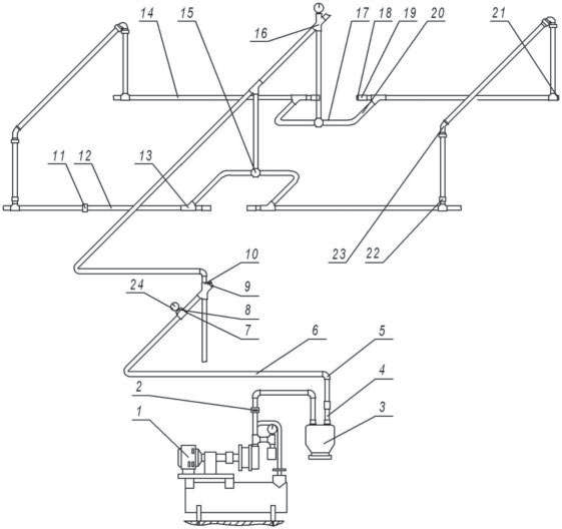

Монтаж вакуум-провода выполняют согласно рис. 6.3, 6.4 и начинают его с установки кронштейнов: наиболее удаленного и ближайшего от молочного блока. Высоту расположения кронштейна определяют по необходимой высоте монтажа вакуум-провода: у ближайшего молочного блока – 1,62 м, у наиболее удаленного – 1,77 м. Перепад высот установки вакуум-провода устанавливают строительным уровнем.
