6.1.1.4. Установка доильная АДМ-8А

Монтаж вакуум-провода и молокопровода доильной установки АДМ-8А аналогичен установкам АДС, АДС-А, УМД-200 с той лишь разницей, что в первом случае (АДМ-8А) уклон вакуум- и молокопровода осуществляется в сторону молочного блока от среднего поперечного прохода коровника (самая удаленная точка) в торец его и затем к молочному блоку, а во втором случае уклоны всех ветвей направлены от торцов коровника к его середине (при расположении молочного блока в середине здания).

Ветви молокопровода при входе в молочное помещение (рис. 5.27) соединяются с переключателями 10 доение-промывка, из них молоко поступает в дозаторы 11 и затем в молокосборник 15 . Все данное оборудование крепится на стене молочной.

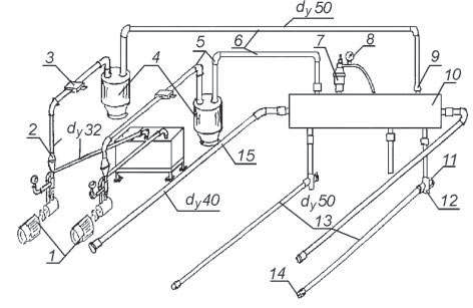

Монтаж вакуумной установки производят в отдельном помещении, имеющем трап для стока воды. Порядок ее монтажа приведен на рис. 6.2. Дозаторы молока в отличие от установок АДС устанавливают в молочном блоке. В остальном монтаж установки АДМ-8 аналогичен монтажу установки АДС.

6.1.2. Установки для доения коров в залах

6.1.2.1. Установки доильные типа «Елочка»

Станочное оборудование доильной установки монтируют в соответствии с рис. 5.28, 5.29 в следующей последовательности:

– выставляют пяты и прикрепляют их к полу с помощью шурупов 10 × 120 мм, дюбелей 14 × 70, шайб Ø 10;

– устанавливают в пяты стойки 20 (рис. 5.28), соединяют перекладинами (поперечными связями) 5 (рис. 5.29), выставляют, закрепляют перекладины на стенах с помощью пят, дюбелей 12 × 60 мм, шурупов 8 × 70 мм и шайб Ø 8;

– прикрепляют стойки к пятам и перекладинам с помощью болтов и кронштейнов. При сборке стоек следят за тем, чтобы

пяты, прикрепляемые к полу, имели отверстия под дюбеля диаметром 11 мм, а к стенам – 9 мм. Перед сборкой стойки раскладывают по обе стороны траншеи, начиная от месторасположения молокосборника, исходя из следующих условий: первая пара стоек должна иметь по семь отверстий, вторая и предпоследняя – по три, средние – по два и последняя – по четыре, короткая изогнутая стойка, устанавливаемая в торце траншеи, имеет два отверстия;

– на поперечные перекладины по оси траншеи укладывают продольную перекладину и соединяют их между собой скобами и болтами;

– устанавливают и закрепляют остальные перекладины 19 (рис. 5.28);

– закрепляют на стойках ограждения 10 (рис. 5.29), соединяют их с помощью скоб и болтов, а между собой – муфтами. Нижняя труба ограждения должна располагаться на уровне 780 мм от пола;

– устанавливают стойки, упоры 11 и крепят их дюбелями и винтами к полу и стенам; закрепляют на стойках ограждения 9 с помощью кронштейнов и скоб и соединяют между собой муфтами и болтами;

– закрепляют на стойках ограничительную калитку 12 и выпускные ворота 8 ;

– устанавливают в проемах на входе в зал арки, крепят их к стенам с помощью дюбелей и шурупов, на арки крепят с помощью болтов рамки с кронштейнами, навешивают с помощью кронштейнов ворота, устанавливают пневмоцилиндр 13 и соединяют их с воротами с помощью тяг и кронштейнов;

– устанавливают и закрепляют лестницы, на стенах у входных ворот – ограждения:

– по краю технологической траншеи крепят борты-бордюры 21 (рис. 5.28), на борты надевают поручень.

Монтаж вакуум-провода проводят в соответствии с рис. 5.28, 5.29, 6.13, 6.14. Перед монтажом трубы рихтуют и очищают от грязи. Все резьбовые соединения вакуум-провода уплотняют 300

льняным волокном, пропитанным суриком или белилами, разведенными на натуральной олифе.

Вакуум-провод начинают монтировать с крепления ресивера над местом установки молокоприемника, для чего на соседние поперечины станочного оборудования крепят уголки или трубы, а к ним – ресивер. От ресивера прокладывают разветвления вакуум-провода к предохранительной камере 7 (рис. 6.14), по технологической траншее 3 , по стойкам 20 (рис. 5.28).

На магистральном вакуум-проводе между вакуумным баллоном и молокоопорожнителем или первым потребителем вакуума монтируют вакуум-регулятор, для чего устанавливают тройник Ц 50 × 40, ввинчивают в вертикальной плоскости в тройник бочонок Ц 40, на него муфту, а в нее устанавливают вакуум-регулятор. На магистральном вакуум-проводе на расстоянии 300 мм от вакуум-регулятора в сторону расположения доильных мест сверлят отверстие диаметром 20,5 мм, в которое вставляют втулку с переходником и соединяют переходник с вакуум-регулятором шлангом.
