Вакуум-провод в технологической траншее монтируют с уклоном в сторону ресивера. При этом в дальнем конце на стене траншеи делают отметку расположения кронштейна на высоте 450 мм, а в ближайшем – на высоте 370 мм. На этих отметках крепят кронштейны к стенам траншеи с помощью дюбелей и винтов, натягивают между ними шнур, по которому крепят остальные кронштейны. В трубах вакуум-провода сверлят отверстия диаметром 20,5 мм в соответствии с рис. 6.15, 6.16. Затем трубы соединяют между собой, крепят на кронштейнах, у ресивера на трубах устанавливают крестовины, заворачивают в них снизу клапаны спуска конденсата, в торцах – заглушки. В отверстия труб устанавливают резиновые втулки, а в них – вставки (штуцеры). Вакуум-провод соединяют с ресивером.
Вакуум-провод для подключения пневмоцилиндров, располагаемый сверху стоек, также сверлят в соответствии с рис. 6.15, 6.16, устанавливают штуцеры и крепят к стойкам с помощью хомутов. Предохранительную камеру соединяют с ресивером трубой вакуум-провода.
В помещении вакуум-насосной устанавливают рамы (или пластины), крепят их к полу анкерами или дюбелями с винтами, а на них – вакуумные станции. К стенам крепят вакуумные баллоны и соединяют их с насосами и вакуум-проводом (рис. 6.17). Дополнительно может быть установлен бак для воды.

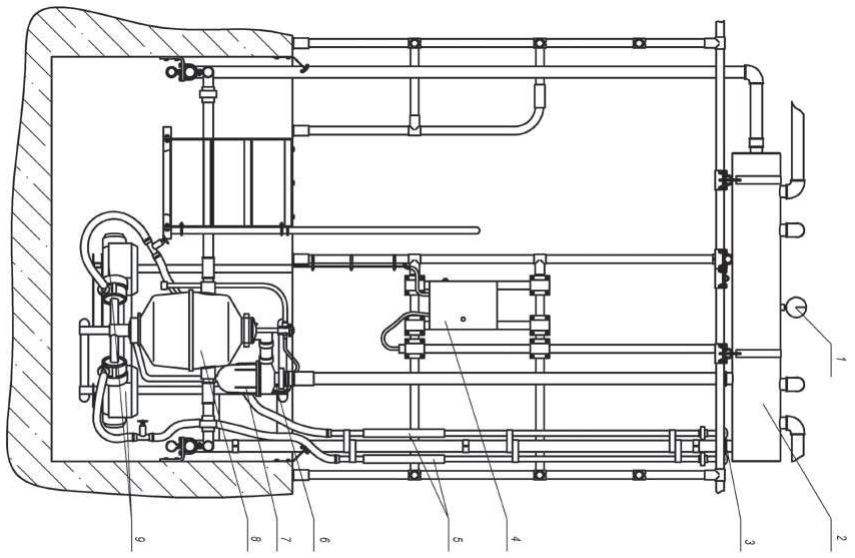

На торцовой стене траншеи под ресивером с помощью шурупов крепят молокоприемник и соединяют предохранительную камеру с вакуум-проводом с помощью резиновой муфты (рис. 6.14).
