Определение эффективного запаса производительности вакуумного насоса.
-
Доильную установку ставят в положение доения с установленными в доильные стаканы пробками. Все вакуумное оборудование, связанное с установкой, должно быть подключено, даже если оно не будет работать в процессе испытаний.
-

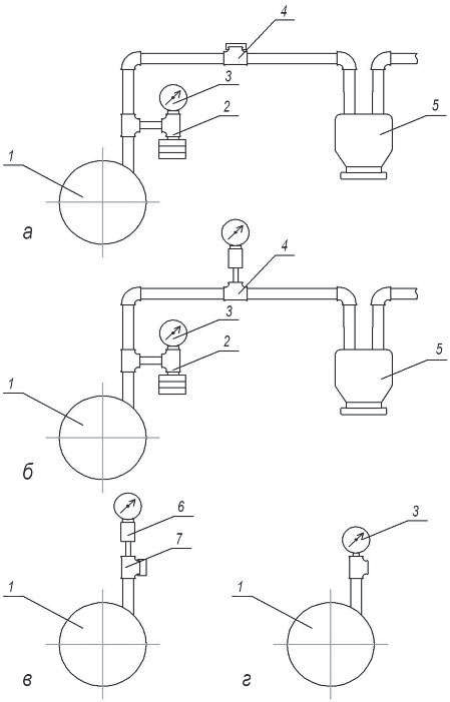

Регистрируют уровень вакуума у регулятора вакуума. Вакуумный насос должен быть включен за 15 мин до начала измерения вакуума. Эталонный вакуумметр подключают к крестовине (тройнику) вместо вакуумметра доильной установки, установленного в вакуумной линии над вакуум-регулятором (рис. 7.1; 7.2, а ).
-
Подключают потокомер воздуха (индикатор КИ-4840М) к тройнику между регулятором и вакуум-баллоном и открывают потокомер воздуха до тех пор, пока уровень вакуума не снизится до 2 кПа. Ось тройника не должна находиться ниже оси вакуум-провода (рис. 7.1; 7.2, б ).
-
Регистрируют воздушный поток через потокомер воздуха. Величина воздушного потока (эффективного запаса производительности вакуумного насоса) для разных доильных установок определяется следующими формулами:
а) для доильных установок с молокопроводом (с или без средств измерения количества молока от коровы и групп коров):
(7.1)
б) для доильных установок с доением переносными доильными аппаратами в доильные ведра:
(7.2)
где – запас производительности, л/мин; n – количество доильных аппаратов, шт.
Эти формулы применимы к установкам, имеющим десять или менее доильных аппаратов. Для установок, имеющих более 10 доильных аппаратов, необходимый запас производительности составляет:
а) для доильных установок с молокопроводом (с или без средств измерения количества молока от коровы и групп коров) – 350 л/мин плюс дополнительные 10 л/мин на каждый доильный аппарат сверх 10 аппаратов;
б) для доильных установок с доением переносными доильными аппаратами в доильные ведра – 290 л/мин плюс дополнительные 10 л/мин на каждый доильный аппарат сверх 10 аппаратов.
Исходя из этого, эффективный запас производительности вакуумного насоса для различных типов доильных установок должен быть не менее: АДС-А, АДС – 250 л/мин; УДА-8Т – 300; УДА-12Е, УМД-200, АДМ-8–370; УДА-16Е – 410; УДА-24Е, УДП-24–490 л/мин.
При несоответствии этого требования определяют производительность вакуумного насоса и при необходимости производят его ремонт.
Определение производительности вакуумного насоса.
-
Изолируют вакуумный насос от других частей установки и подключают потокомер непосредственно к вакуумному насосу (рис. 7.1; 7.2, в ).
-
Регистрируют скорость вакуумного насоса в виде частоты вращения (мин–1 ) при уровне вакуума 50 кПа. Скорость вакуумного насоса должна соответствовать значению, приведенному на заводской маркировке. При несоответствии значений замеренной скорости и приведенной на маркировке следует проверить напряжение тока в сети.
-
Регистрируют воздушный поток через потокомер при уровне вакуума 50 кПа.
Производительность вакуумного насоса, причем включая запас (л/мин), должна быть не менее указанной ниже:
а) для доильных установок с молокопроводом, имеющих до 10 доильных аппаратов включительно, минимальная производительность вакуумного насоса
(7.3)
где n – число доильных аппаратов.
Там, где применяется мойка и дезинфекция молочных линий при помощи вакуума, минимальная производительность должна быть не менее 330 л/мин;
б) для доильных установок с числом аппаратов свыше 10 минимальная производительность
(7.4)
К полученным производительностям должно быть добавлено потребление воздуха вспомогательным оборудованием, рабо-
