1. Регистрируют воздушный поток, проходящий через потокомер.

2. Отключают регулятор вакуума (для грузовых регуляторов путем навешивания дополнительного груза на регулятор).

3. Уменьшают уровень вакуума путем открывания потокомера до того же уровня, что и в п. 2.

4. Регистрируют воздушный поток через потокомер.

5. Определяют утечку воздуха в регуляторе путем установления разницы значений воздушных потоков, зарегистрированных в п. 7 и 4.

Рис. 7.3. Схема подключения потокомера к вакуумному регулятору: 1 – вакуумный насос; 2 – вакуум-провод; 3 – потокомер (индикатор КИ 4840 М); 4 – вакуумный регулятор

токомер (индикатор КИ Общее просачивание воздуха че4840 М); 4 – вакуумный рез регулятор вакуума при его закрырегулятор том состоянии не должно превышать 35 л/мин, или 8 % номинальной производительности вакуумной установки, смотря по тому, что выше, при уровне вакуумметрического давления на 2,0 кПа ниже существующего при работе всех узлов (с закрытой пробкой доильных стаканов, включая регуляторы). При несоответствии этого требования производят наладку работы регулятора вакуума в соответствии с п. 9.

1. Последовательность наладки вакуум-регулятора:

9.1. Разобрать вакуум-регулятор.

9.2. Промыть детали вакуум-регулятора от грязи и очистить их от ржавчины. На посадочных поверхностях гнезда и клапана не должно быть наслоений и выбоин. При наличии последних произвести притирку клапана к гнезду. После притирки соприкасаемые детали должны иметь ровную поверхность.

9.3. Собрать вакуум-регулятор и произвести регулировку вакуумного режима доильной установки в соответствии с технической документацией. Провести повторно определение утечки воздуха в регуляторе в соответствии с п. 1–8.

Определение утечки воздуха в вакуум-проводе.

1. Доильную установку ставят в положение доения с установленными в доильные стаканы пробками. Все вакуумное оборудование, связанное с установкой, должно быть подключено, даже если оно не будет работать в процессе испытаний.

2. Регистрируют уровень вакуума у вакуумного насоса. Эталонный вакуумметр подключают к насосу в соответствии с рис. 7.1 и 7.2, в .

3. Регистрируют уровень вакуума у регулятора. Вакуумметр подключают к насосу в соответствии с рис. 7.1 и 7.2 а .

4. Подключают потокомер как можно ближе к регулятору вакуума в соответствии с рис. 7.3.

5. Перекрывают регулятор вакуума до полного устранения подсосов через него.

6. Изолируют вакуумную систему от молочной системы и пульсаторов путем перекрытия разделителя над предохранительной камерой молокоопорожнителя и отключением доильных аппаратов.

7. Регистрируют воздушный поток, проходящий через потокомер, при уровне вакуума, зарегистрированном в п. 3.

8. Регистрируют воздушный поток, проходящий через потокомер, при уровне вакуума (п. 2) с разъединенным вакуум-проводом.

9. Определяют утечку в вакуум-проводе, которая представляет собой разность между значениями, зарегистрированными в п. 8 и 7. Просачивание (утечка) в вакуумную систему не должно превышать 5 % от номинальной производительности вакуумной установки. При несоответствии этого требования производят наладку работы вакуум-провода в соответствии с п. 10.

10. Производят наладку работы вакуум-провода, для чего: 10.1. Проверяют места соединений вакуум-провода на герметичность и устраняют подсосы воздуха в соединениях. Проверку на герметичность проводят на слух.

10.2. Производят наладку регулятора в соответствии с требованиями, изложенными выше.

Определение стабильности вакуума в системе.

1. Устанавливают доильную установку в положение доения. При разветвленном вакуум-проводе испытание должно быть проведено на каждом ответвлении.

2. Отсоединяют длинный молочный шланг наиболее удаленного аппарата от коллектора и присоединяют его к герметично закрытой емкости (доильному ведру).

3. Соединяют регистратор вакуума (эталонный вакуумметр) с ближайшим аппаратом (рис. 7.1.) В случае доильной установки с доением в ведра соединение должно быть выполнено при помощи тройника, установленного в молочной трубке доильного аппарата.

4. Включают регистратор вакуума и быстро открывают соединение с герметично закрытым бидоном, обеспечивая при этом добавку 10 л воздуха к системе. При использовании в качестве емкости доильного ведра объемом более 10 л «лишний» объем ведра уменьшают путем заполнения водой.

5. Регистрируют величину падения вакуума и продолжительность его восстановления.

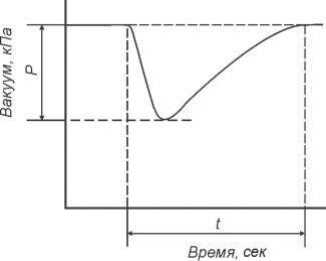

Стабильность вакуумметрического давления в доильной установке с молокопроводом должна быть такой, чтобы произведение амплитуды изменения величины вакуумметрического давления на продолжительность этого колебания не превышала 20 кПа·с, а для доильных установок с доением в ведра – 40 кПа·с (рис. 7.4).

При несоответствии этого требования производят диагностирование и наладку работы всех узлов установки в соответствии с требованиями настоящего раздела.

Определение величины падения вакуума в вакуум-проводе.

1. Доильную установку ставят в положение доения с установленными в доильные стаканы пробками. Все
