т в: в ^ ® ^ ' 9. м ^ □ Ja » Й A i Q | n Q @ @ S S f Рисунок 4.5.2.2 - Окно программы Image Scope с фотографией роговой трубочки. Калибровка изображения После калибровки можно проводить измерения. Для измерений необходимо использовать такие инструменты, которые наиболее точно будут повторять форму измеряемого объекта. Например, для морфометрии роговых трубочек мы использовали инструмент «ломаная линия» (рисунок 4.5.2.3). £ В 0 «и Э 0 Ъ «I ы «."□ ь. К гё f Рисунок 4.5.2.3 - Окно программы Image Scope с фотографией роговой трубочки. Измерение параметров роговой трубки инструментом «ломаная линия»
Так как морфофункциональной единицей копытцевого рога является трубочка, то от ее параметров напрямую зависит качество рога. Важно проводить измерение не только отдельных элементов трубочки, но и их соотношение. В наших исследованиях мы измеряли диаметр, общую площадь роговой трубочки, а также площади коры и ядра. Рассчитывали отношение площади коры трубочки к площади ядра, выкрошенную площадь ядра трубочки. В отличие от здорового рога (рисунок 4.5.2.36) при отрастании копытцевого рога, при наличии ортопедических патологий будет отмечаться расслоение межтрубчатого рога, истончение коры и выкрашивание ядра роговой трубочки (рисунок 4.5.2.5). М - плотный межтрубчатый рог; Я - ядро трубки; К - кора трубки Рисунок 4.5.2.4 - Трубчатый рог подошвы анатомически правильного копытца. Окраска гематоксилин-эозином. Х-500
1 - выкрошенное ядро; 2 - пустоты в межтрубчатом роге; 3 - истончение коры трубочки
Рисунок 4.5.2.5 - Трубчатый рог подошвы копытца с отросшим рогом. Окраска гематоксилин-эозином. Х-500
Измеряли расстояние между рядами трубочек и между трубочками в ряду
(рисунок 4.5.2.6), а также рассчитывали концентрацию роговых трубочек на еди
ницу площади (штук/1 мкм2).
11 ......
н ® is g> ® sfc n t l t f А « Е Л 1 ' П а В В В 4 t

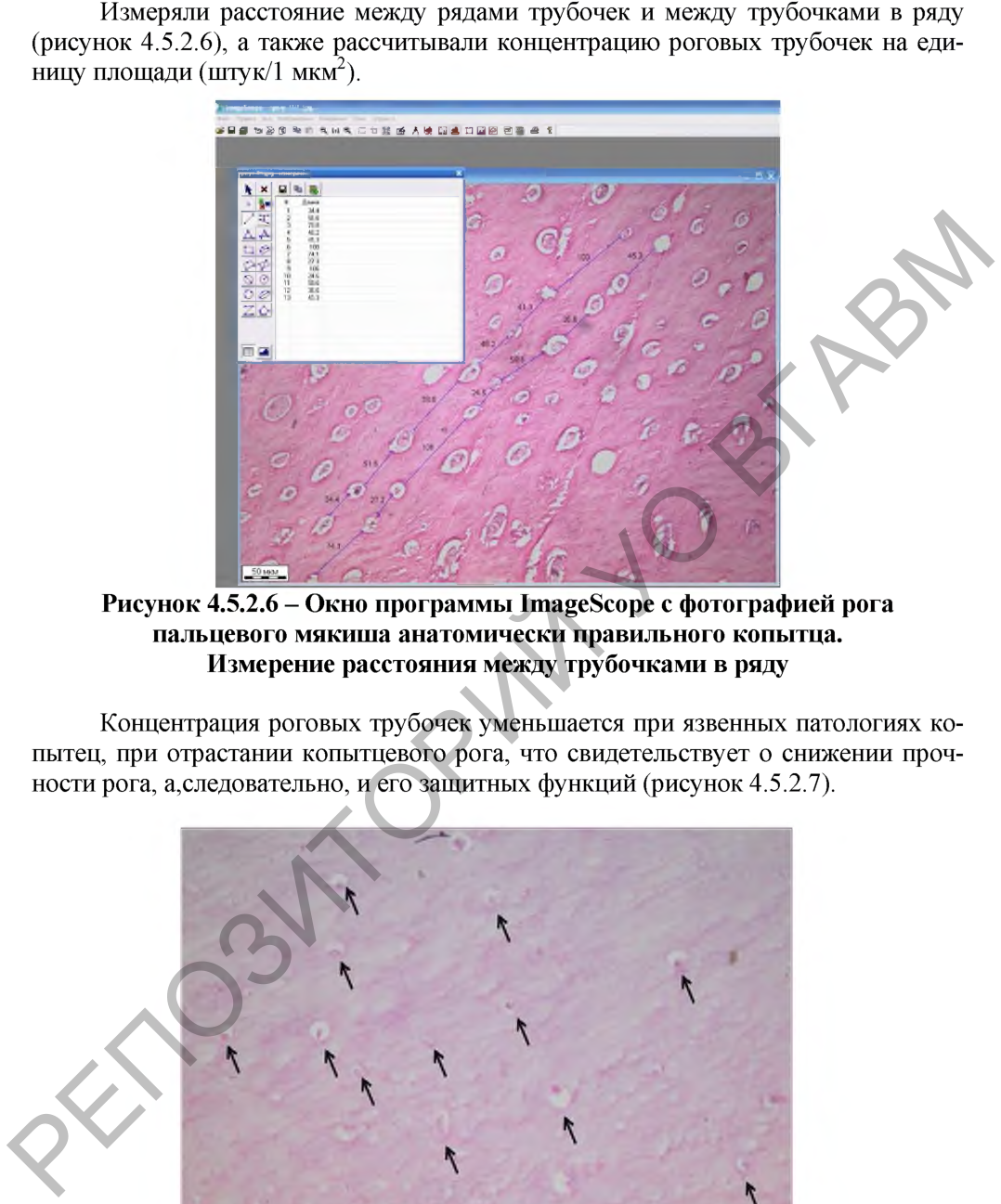

Рисунок 4.5.2.6 - Окно программы ImageScope с фотографией рога
пальцевого мякиша анатомически правильного копытца.
Измерение расстояния между трубочками в ряду
Концентрация роговых трубочек уменьшается при язвенных патологиях ко
пытец, при отрастании копытцевого рога, что свидетельствует о снижении проч
ности рога, а,следовательно, и его защитных функций (рисунок 4.5.2.7).
РЕПОЗИТОРИЙ УО ВГАВМ
Рисунок 4.5.2.7 - Микрофото. Уменьшение концентрации трубочек в роге подушки мякиша при отрастании копытцевого рога. Окраска гематоксилинэозином. Х-250
