от потолочного приточного патрубка в поперечном направлении помещения
от потолочного приточного патрубка в продольном направлении помещения
В зданиях с совмещенным перекрытием наряду с шахтами применяют и фонари. Опыт многолетней эксплуатации вентиляционных и вентиляционно – световых фонарей в зданиях с совмещенным перекрытием ( моноблоки для КРС на откорме) показал, что более эффективны для условий Сибири вентиляционно - световые фонари малых размеров (локальные) 1,2х6,0 м, рассредоточенные по всей площади крыши (рис. 10).
В отличие от малых (локальных) фонарей, монофонарь, расположенный по коньку здания, не поддается управлению по расходу воздуха. Как отмечалось выше, предусмотренные в зарубежных проектах системы автоматического регулирования не предназначены для эксплуатации в условиях Сибири.
Установлено, что возможна замена вытяжных систем многосекционной моношахтой (рис. 11).
-
в комбинации с фонарем: 1 - секции моношахты;
-
2 - фонарь вентиляционно-световой; 3 - решетка жалюзийная;
- 4 - крышка шахты; 5 - щель в фонаре
Конструктивно многосекционную моношахту целесообразно изготавливать из четырех секций, разделенных неутепленными стенками из сотового поликарбоната, что позволяет снизить стоимость вытяжной системы на 40%. Алтайским ГАУ предлагается комбинированная фонарно-шахтная система вентиляции с дополнением вентиляционно-светового монофонаря многосекционной моношахтой, установленной по центру здания в разрыве вентиляционносветового фонаря (рис. 12).

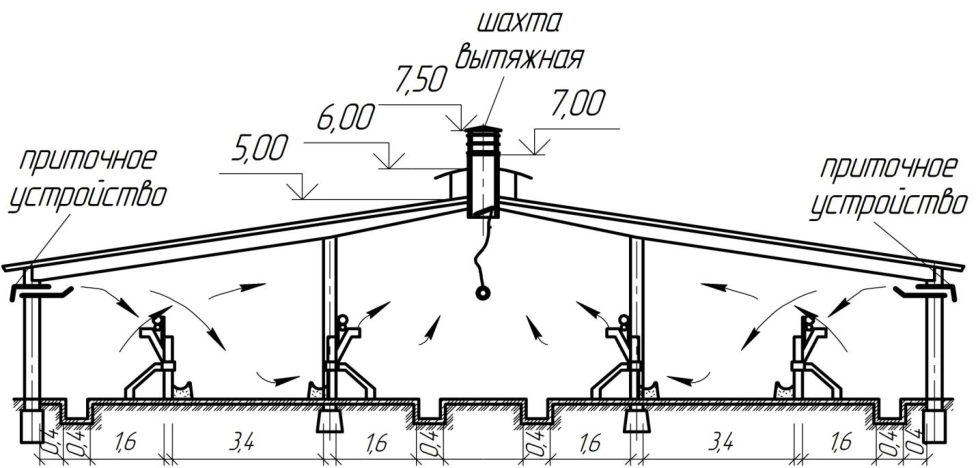

В этом варианте реализуются достоинства фонаря на переходный период, когда воздухообмен в помещении необходимо повысить до 60м3 /ч на 1 ц массы КРС. В зимний период регулирование воздухообмена только из расчета стабилизации влажностного или газового режима, будет осуществляться многосекционной вытяжной моношахтой и приточными устройствами, установленными в продольных стенах.
В качестве приточных устройств возможно использование приточных коробов, монтируемых в продольных стенах под потолком. С внешней стороны короб выполнен со скосом вниз и к верхней стенке короба шарнирно подвешена самооткрывающаяся створка. Внутри помещения к нижней стенке короба жестко прикреплен отражатель воздуха. При отсутствии ветра за счет разряжения, создаваемого вытяжными устройствами, воздух поступает в помещение с обеих продольных сторон. При незначительной скорости ветра (до 10м/сек) наружный воздух поступает только с наветренной стороны, подветренная сторона работает на вытяжку. При дальнейшем повышении скорости ветра створка с наветренной стороны частично или полностью закрывает отверстие короба.
