7. Разработка и расчет системы естественной вентиляции для помещения с чердаком и привязной технологией содержания

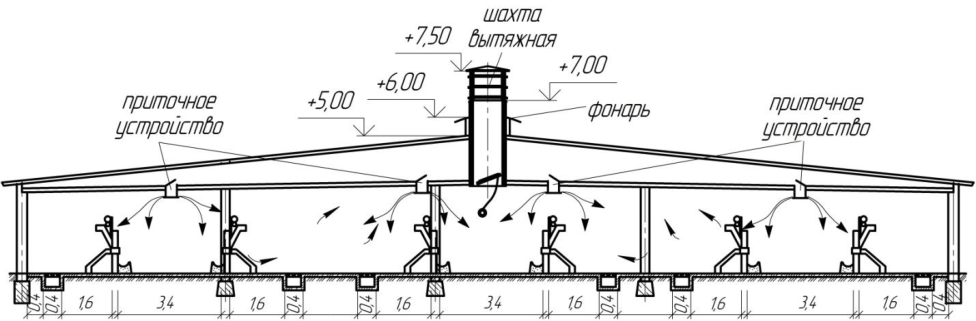

Вариант комбинированной фонарно-шахтной системы вентиляции (рис. 12) является приемлемым и для широкогабаритных зданий с чердаком (рис. 13). Но в здании с чердаком приточные короба устанавливают в потолке для забора воздуха из межкрышного пространства, что обеспечивают локальность в организации воздухообмена. Производственная проверка такого типа приточной вентиляции в помещении с совмещенным перекрытием, но с удлиненными коробами, установленными в стенах и снабженными отражателями, расположенными с зазором непосредственно под коробом, также показала их высокую эффективность.
Локальная организация воздухообмена, при которой свежий воздух подается к морде животного, является энергосберегающей, но требования к качеству регулирования тем выше, чем больше система локализована.
Если принять степень локализации при нахождении животного в маске равной единице, а по мере удаления приточного патрубка от головы животного снижение степени локализации принимать как функцию удаленности патрубка L, выраженную в метрах, то коэффициент степени локализации К следует считать по формуле
К=1/(1+L).
Соответственно, при физиологически минимально-достаточном потреблении воздуха животным в маске Wмин, по мере удаления приточного патруб-
ка от зоны дыхания животного расход приточного воздуха Wпр. возрастет обратно пропорционально коэффициенту локализации:
Wпр = Wмин/К.
Общеобменная вентиляция в своей основе не предполагает подать воздух по функциональному назначению, в зону дыхания животного, а имеет задачу просто перемешать его с внутренним воздухом, а животное дышит полученной смесью. Этим и обусловлен завышенный на порядок нормируемый воздухообмен. Кроме того, создавая помещения с большим объемом на животное, создают условие аккумулирования воздуха в период открытия ворот. В совокупности общеобменная вентиляция и завышенный объем помещения- это следствие нерациональной организации воздухообмена при низком качестве ручного регулирования воздухообмена и надежности функционирования системы в целом.
Локальная же организация воздухообмена требует качественную и надежную систему регулирования расхода воздуха по каналам притока или удаления воздуха (отечественная промышленность таких устройств не производит). Это возможно обеспечить только при автоматической стабилизации расхода воздуха, например через вытяжные шахты, регуляторами прямого действия, регулирующими расход воздуха за счет энергии транспортируемой среды, т. е. удаляемого воздуха. Установка регулирующих устройств на каналах притока неприемлема по причине их возможного обледенения. Регулируя же расход воздуха на каналах вытяжки, обеспечиваем регулирование приточного воздуха с учетом инфильтрации. Для этого каждая вытяжная шахта должна быть снабжена как клапаном ручного управления, закрепленным на верхнем основании вытяжной шахты, так и автоматическим регулирующим устройством, закрепленным под нижним основанием. Нижнее и верхнее основание каждой шахты необходимо оформить с возможностью установки клапанов и подвески регуляторов. Жалюзийные решетки целесообразно изготавливать после полного монтажа шахты. Возвышение шахты над фонарем необходимо для вывода ее из аэродинамической тени от фонаря при любом направлении ветра.
Особенностью помещения с чердаком является наличие межкрышного пространства. Учитывая, что площадь потолка составляет до 80% от общей площади ограждений здания, то очевидно, что большая доля теплопотерь приходится на межкрышное пространство. Напрашивается очевидный вариант использования воздуха межкрышного пространства для вентиляции помещения, т.е. осуществить подачу воздуха из межкрышного пространства в помещение.
Приток воздуха из межкрышного пространства происходит только при наличии некоторого разрежения в помещении, создаваемого вытяжными шахтами. Посредством регулирования расхода воздуха через вытяжные шахты
обеспечивается и корректировка расхода воздуха, забираемого из межкрышного пространства.
Конструктивно вытяжные шахты хорошо проработаны, и методика их расчета изложена в общедоступной литературе. Нами разработана номограмма для практических расчетов конструктивных параметров вытяжной шахты и их количества при заданном воздухообмене (рис. 14).
Конструктивно вытяжные шахты хорошо проработаны, и методика их расчета изложена в общедоступной литературе. Нами разработана номограмма для практических расчетов конструктивных параметров вытяжной шахты и их количества при заданном воздухообмене.
Номограмма построена на основе расчета по результатам теоретического анализа и экспериментальных материалов. Она позволяет графическим методом определить площади сечения вентиляционных устройств – Fотв, м2 .
Исходными данными для вычислений по номограмме являются высота вентиляционных шахт, м – Нш, разность температур наружного и внутреннего воздуха,о С – Δt, воздухообмен помещения м3 /ч – Q, скорость воздуха в сечении вентиляционной шахты, м/сек – V.
При проверке производительности существующих шахт исходными данными являются высота шахты, м – Нш, площадь сечения м2 – Fотв. и разность температур,о С – Δt.
Методика расчета . На оси Нш (рис. 14) через точку, соответствующую значению высоты шахты, проводим прямую, параллельную оси V до пересечения с линией данной разности температур. Через точку пересечения проводим
