а
в
б

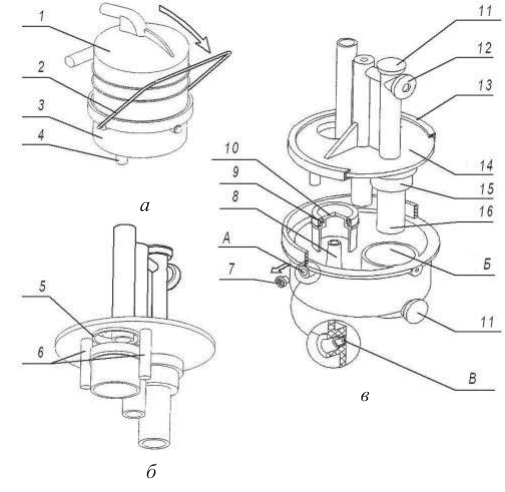

Рис. 5.36. Счетчик молока: а – отвод скобы; б – установка поплавка; в – разборка поплавка; *А, Б* – отверстия; В – жиклерное отверстие; 1 – приемная камера; 2 – скоба; 3 – мерная камера; 4 – штуцер; 5 – седло разделителя; 6 – стойки; 7 – фильтр; *8, 16* – штуцеры; 9 – прокладка поплавка; 10 – поплавок; *11, 12* – колпаки; 13 – прокладка разделителя; 14 – разделитель; 15 – пробка

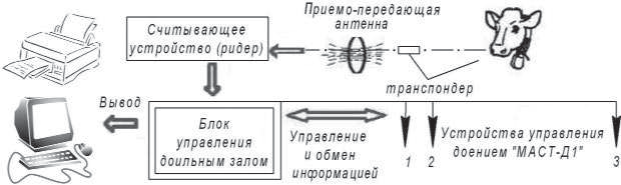

Рис. 5.37. Схема управления работой системы идентификации животных: 1–3 – устройства управления движением

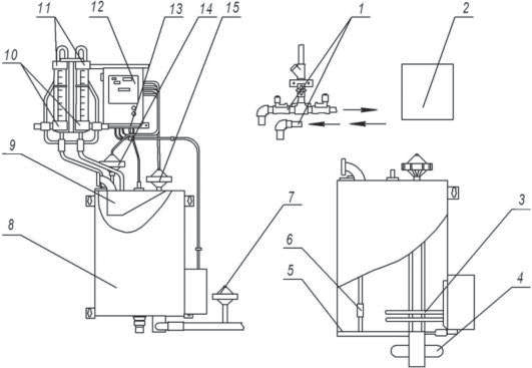

Рис. 5.38. Автомат промывки АП-100: 1 – электромагнитные клапаны пуска холодной и горячей воды; 2 – стационарный электроводонагреватель; 3 – нагревательные элементы (ТЭНы); 4 – коллектор; 5 – датчики температуры моющих растворов; 6 – датчик уровня; 7 – клапан впуска воздуха (аэрирования); 8 – ванна промывки; 9 – лоток; 10 – дозаторы; 11 – емкости дозаторов моющих (дезинфицирующих) средств; 12 – пульт управления; 13 – вакуумный распределитель; 14 – клапан циркуляционный; 15 – клапан промывки

Промывка доильной установки может осуществляться вручную или с помощью автомата промывки (рис. 5.38). Применение автомата промывки обеспечивает высокое качество процесса промывки и дезинфекции доильного оборудования за счет автоматического управления режимами преддоильной и последоильной промывки. Возможность программирования параметров технологических процессов – расхода воды, концентрации и температуры моющих растворов, использования аэрирования системы – позволяет оптимизировать работу и адаптировать оборудование под широкий спектр доильных установок.

За счет применения отечественных моющих средств затраты на эксплуатацию автомата промывки значительно ниже по сравнению с зарубежными аналогами.

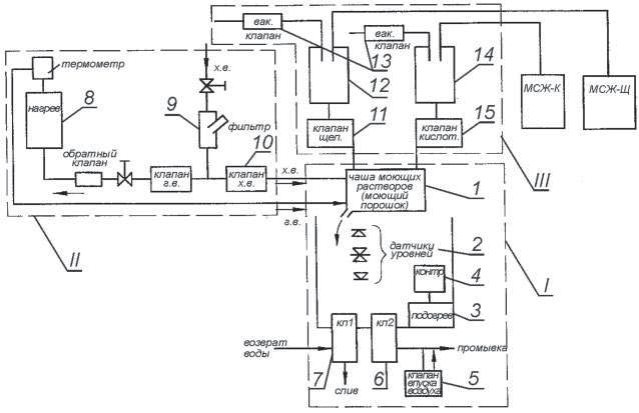

Рис. 5.39. Технологическая схема автомата промывки АП-100: I – ванна промывки; II – узел подачи воды; *III* – узел подачи моющих растворов; 1 – лоток; 2 – датчик уровня жидкости; 3 – нагревательные элементы (ТЭНы); 4 – датчик температуры; 5 – клапан впуска воздуха; 6 – клапан промывки; 7 – клапан циркуляционный; 8 – стационарный электроводонагреватель; 9 – клапан подачи горячей воды; 10 – клапан подачи холодной воды; *11, 15* – дозаторы; 12 – емкость дозатора щелочных средств; 13 – вакуумные клапаны; 14 – емкость дозатора кислотных средств

Автомат промывки АП-100 (рис. 5.39) состоит из ванны І , узла подачи воды ІІ и узла подачи моющих растворов ІІІ .

В ванне промывки I расположены: лоток для порошкообразных моющих средств 1 ; датчик уровня воды 2 ; электронагревательные элементы (ТЭНы) 3 ; датчик температуры 4 ; клапан промывки 6 ; клапан циркуляционный 7 . Снаружи на коллекторе установлен клапан дополнительного впуска воздуха 5 .

Узел подачи воды II включает в себя электромагнитный клапан подачи холодной воды 10 в ванну промывки; клапан подачи горячей воды 9 и стационарный электроводонагреватель 8 с датчиком температуры, в который через клапан 9 поступает холодная вода; на выходе уже горячая вода направляется в ванну промывки.
