6.1.2.2. Установка доильная типа «Тандем»

Требования к помещениям молочного блока для установки УДА-8Т такие же, как и для установок «Елочка». Станочное оборудование монтируют в соответствии с рис. 5.44, 5.45 в следующей последовательности.

Собирают между собой по две стойки 1 (рис. 5.44) с металлическими листами 3 . Сверху собранных стоек крепят раму 1 (рис. 5.45) и закрепляют стойки с помощью поперечных 17, 18 и продольных 2, 4 (рис. 5.44) связей. Снизу рамы крепят боковые стойки с кронштейнами для навешивания ворот. Выставляют и крепят стойки к полу анкерами. Монтируют входные и выходные ворота на станках. В дверном проеме устанавливают ворота 4 (рис. 5.45) и собирают узел привода ворот. В технологической траншее устанавливают ограждения 19 и лестницы 20 (рис. 5.44). На стенке технологической траншеи крепят бордюр 19 . После сборки станков регулируют механизм привода ворот.

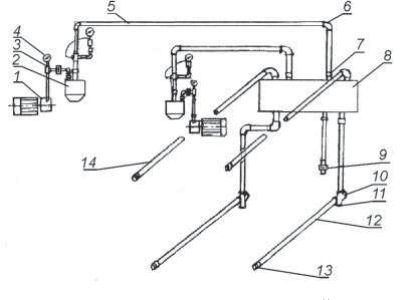

Вакуум-провод монтируют согласно рис. 5.44, 5.45, 6.19 из оцинкованных труб диаметром 50 мм так, чтобы число поворотов было наименьшим. В технологической траншее вакуумпровод должен иметь уклон в сторону ресивера. Для этого в дальнем конце на стенке траншеи устанавливают кронштейн на высоте 450 мм, а в ближайшем – на высоте 370 мм. Между ними натягивают шнур и устанавливают остальные кронштейны через 1200 мм. В самых низких точках вакуум-провода на нем устанавливают крестовины, снизу которых заворачивают клапаны спуска конденсата, по торцам – заглушки. Расположение мест сверления и установку штуцеров производят согласно рис. 6.15, 6.16.

В торце траншеи под ресивером устанавливают молокоопорожнитель так, чтобы патрубок предохранительной камеры был соосен с разделителем 9 (рис. 6.19). Предохранительную камеру и разделитель 9 соединяют резиновой муфтой 7 .

Воздушный трубопровод от компрессора прокладывают из труб d y 15 по обе стороны траншеи на высоте расположения пневмоцилиндров открытия и закрытия ворот. В местах расположения пневмоцилиндров на трубопроводе устанавли-

308

вают тройники, вворачивают в них разветвители и соединяют их полимерными трубками со штуцерами пневмоцилиндров. Компрессор устанавливают в отдельном помещении.

Монтаж молокопровода системы промывки и модулей управления доением, а также регулирование и обкатка установки УДА-8Т такие же, как и в установке УДА.

6.1.2.3. Установка доильная типа «Параллель»

Станочное оборудование монтируют в соответствии с рис. 5.46, 5.47 в следующей последовательности.

Собирают между собой стойки и пяты, бетонируемые в полу, располагают балку 9 (рис. 5.46) поперек технологической траншеи, по концам ее крепят стойки 4, 5 (рис. 5.47), предварительно надев на них торцовые ограждения – боковины 14 (рис. 6.20), устанавливают собранную конструкцию в вертикальное положение и временно закрепляют ее. Располагают остальные балки поперек технологической траншеи, по концам их крепят стойки с надетыми на них поворотными калитками 8 и распорки 7 (рис. 5.46). Поочередно поднимают собранные конструкции и соединяют их с помощью распорок между собой. Снимают временное крепле-
