Для установки вакуумных кранов в трубах вакуум-провода для доильных установок с доением в ведра сверлят отверстия диаметром 10 мм под углом 30° вверх от горизонтали с использованием кондуктора. Однако наблюдаются две характерные ошибки монтажа вакуумных кранов в доильных установках с доением в ведра: краны устанавливают вертикально вверх или, наоборот, вертикально вниз (рис. 6.35). В первом случае основной недостаток заключается в том, что сплющивается вакуумный шланг к доильному ведру в месте перегиба возле вакуумного крана. Этим самым ухудшаются условия отсасывания воздуха из ведра и сосковой резины, а значит, и режимы доения. Изменение вакуумных режимов доения во втором случае объясняется тем, что скапливающаяся грязь в вакуум-проводе забивает со временем отверстия, ведущие к вакуумному крану, что нарушает режимы доения.
Несоблюдение требования размещения отверстий под молочно-вакуумные краны по длине вакуум-провода по одной линии приводит к смещению и перекрытию отверстий при повороте участка стеклянных труб молокопровода относительно вакуум-провода. На практике нередко отверстия под молочно-вакуумные краны оказываются заниженными по диаметру (рис. 6.36) по забывчивости или незнанию слесарей-монтажников, что не удовлетворяет техническим требованиям. Размер поперечного сечения вакуумных шлангов рассчитывается таким образом, чтобы обеспечивать удаление заданного количества воздуха. Малое поперечное сечение отверстия ухудшает вакуумный режим и условия молоковыведения. В этом случае изменение вакуумного режима работы доильных аппаратов происходит потому, что молоко, протекая от коллектора по молочному шлангу, перекрывает его поперечное сечение и ухудшает отсос воздуха из подсоскового пространства доильных стаканов. Чем выше поднимается молоко по молочному шлангу, тем больше колебания вакуума в подсосковом пространстве доильных аппаратов. Невертикальность установки кранов еще больше усиливает эти явления (рис. 6.36), так как поток молока в молокопроводе перекрывает отверстие молочного шланга и ухудшает условия выведения молока из молочного шланга.
а
б
Рис. 6.35. Монтаж вакуумного крана доильных установок с доением в ведра: а – кран смонтирован правильно: отверстия под вакуумный кран располагаются под углом 30° к горизонтали; б – кран смонтирован неправильно: происходит сплющивание шланга доильного аппарата или зарастание отверстия загрязнениями
а б

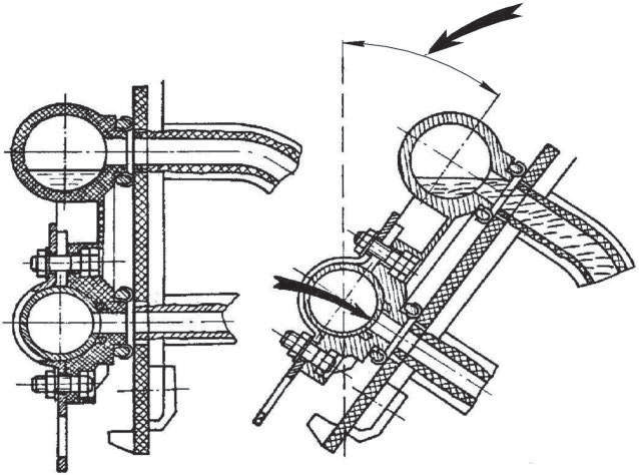

Рис. 6.36. Монтаж молочно-вакуумного крана доильной установки с молокопроводом: а – правильное расположение крана; б – расположение крана под углом приводит к затруднению эвакуации молока из коллектора доильного аппарата в молокопровод
Одной из основных причин, влияющих на уменьшение сечения трубопровода и, как следствие, на режим работы и возникновение параметрических отказов доильных установок, является засоренность вакуум-проводов. Она определяется качеством монтажа и внешним воздействием среды (наличие агрессивных газов, водяных паров, мельчайших частиц кормов, подстилки и навоза, а также микроорганизмов). Так, во время монтажа часто допускаются заусенцы в просверленных отверстиях как снаружи, так и внутри вакуум-провода, а их наличие приводит к образованию очагов оседания осадков, твердых частиц из промывочной жидкости, что ускоряет засорение. Применение сварки при сборке вакуум-провода не только усложняет обслуживание, но и способствует ускорению зарастания его поперечного сечения. Соединение труб
