Технологическое оборудование для производства молока

В. Г. Самосюк, В. О. Китиков, Э. П. Сорокин · 2013 · СНГ · Беларусь

Текст исходного файла на русском языке. Историческое издание: сведения приведены по источнику 2013 года.

Войти и скачать PDF ↓
  1. Разбирают и заменяют изношенные вакуумные краны. Первоначально заменяют резиновые прокладки, амортизаторы и оболочки крана, а если этого недостаточно, заменяют движки или краны в целом.

Измерение вакуумного цикла пульсационной системы.

Рис. 7.7. Схема подключения вакуумметра между вакуумным краном и потокомером: 1 – ручка доильного аппарата; 2 – шланг; 3 – переходник; 4 – потокомер; 5 – тройник; 6 – вакуумметр эталонный

  1. Доильную установку стаи потокомером: 1 – ручка доильного аппарата; 2 – шланг; 3 – переходвят в положение доения с устаник; 4 – потокомер; 5 – тройник; 6 – новленными в доильные стакавакуумметр эталонный ны пробками. Все вакуумное оборудование, связанное с установкой, должно быть подключено, даже если оно не будет работать в процессе испытаний.

  2. Подключают прибор (пульсотест) к короткому пульсационному шлангу. Прибор для измерения тактов и соотношения пульсаций должен иметь максимальную погрешность ± 3 %. Если используется записывающее устройство, то оно должно иметь скорость перемещения бумаги 25 мм/сек, постоянную в пределах ± 2 % и отклонение регистрирующего пера приблизительно 30 мм на 40 кПа, постоянное в пределах ± 3 %.

  3. Регистрируют пять последовательных кривых и анализируют их. Если цифровой прибор не используют, то подсчитывают количество пульсаций в течение 30 сек и вычисляют скорость пульсаций. При этом:

– частота пульсаций и соотношение тактов должно быть в пределах ± 5 % от величины, указанной производителем;

– фаза молоковыведения τ b (рис. 7.8) в графике изменения величины вакуумметрического давления в межстенной камере должна быть не менее 30 %;

– фаза τ d должна быть не менее 15 %;

– разница в соотношении тактов двух пар доильных стаканов (в пульсаторах попарного доения) должна находится в пределах 5 % величины, указанной изготовителем.

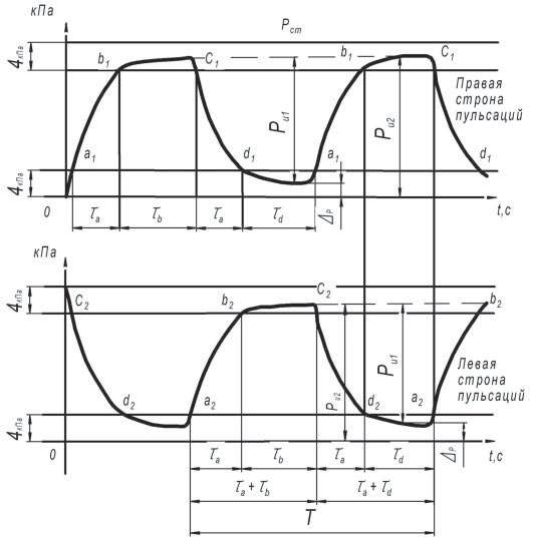

Рис. 7.8. Временная диаграмма пульсаций пульсатора: τ а – фаза стимуляции; τ b – фаза молоковыведения; τ с – фаза стимуляции; τ d – фаза отдыха; 4 кПа – уровень отсчета длительности фаз; τ а + τ b – такт сосания; τ с + τ d – такт сжатия; Р ст – рабочее вакуумметрическое давление; Р и – импульсное давление; Δ Р – остаточное вакуумметрическое давление; Т – период пульсации

Определение утечки воздуха в доильной системе (молокопроводе).

  1. Доильную установку ставят в положение доения с установленными в доильные стаканы пробками. Все вакуумное оборудование, связанное с установкой, должно быть подключено, даже если оно не будет работать в процессе испытаний.

  2. Регистрируют уровень вакуума у регулятора, присоединив эталонный вакуумметр к тройнику (крестовине) вместо вакуумметра доильной установки, установленного в вакуумной линии над вакуум-регулятором (рис. 7.1; 7.2, а ).

  1. Подключают потокомер к регулятору вакуума – к верхнему патрубку тройника вместо вакуумметра доильной установки (рис. 7.1, 7.3).

  2. Перекрывают регулятор вакуума навешиванием на его клапан дополнительного груза.

  3. Регистрируют воздушный поток при уровне вакуума, зарегистрированном в п. 2. При этом вакуум-провод и молокопровод должны быть подключены, а доильные аппараты – изолированы.

  4. Изолируют вакуумную систему от молочной системы и пульсаторов путем перекрытия разделителя над предохранительной камерой молокоопорожнителя и отключением доильных аппаратов.

  5. Регистрируют воздушный поток при том же уровне вакуума, что и в п. 2.

  6. Определяют утечку воздуха в доильной системе, которая представляет собой разность между значениями, зарегистрированными в п. 7 и 5. Просачивание (утечка) в трубопроводах и фитингах доильной системы не должно превышать 20 л/мин. При несоответствии этого требования производят наладку работы доильной системы (молокопровода) в соответствии с п. 9.

  7. Производят наладку работы молокопровода, для чего:

9.1. Определяют наличие подсосов воздуха в доильную систему через соединительные уплотнения молокопровода. При слышимых подсосах воздуха через уплотнения молокопровода производят подтяжку резьбовых муфт или их замену.

9.2. Определяют наличие подсосов воздуха в доильную систему через молочные краны. При слышимых подсосах воздуха через молочный кран заменяют прокладку, амортизатор и оболочку.

9.3. Определяют наличие подсосов воздуха в доильную систему через места подсоединений молокопровода к оборудованию. При подсосах воздуха через крышку молокосборника заменяют резиновую прокладку в крышке, подсосы воздуха в соединениях дозатора устраняют заменой соединительных втулок, а подсосы воздуха в молокосборнике снизу (бурление молока) – заменой обратного клапана молочного насоса.
